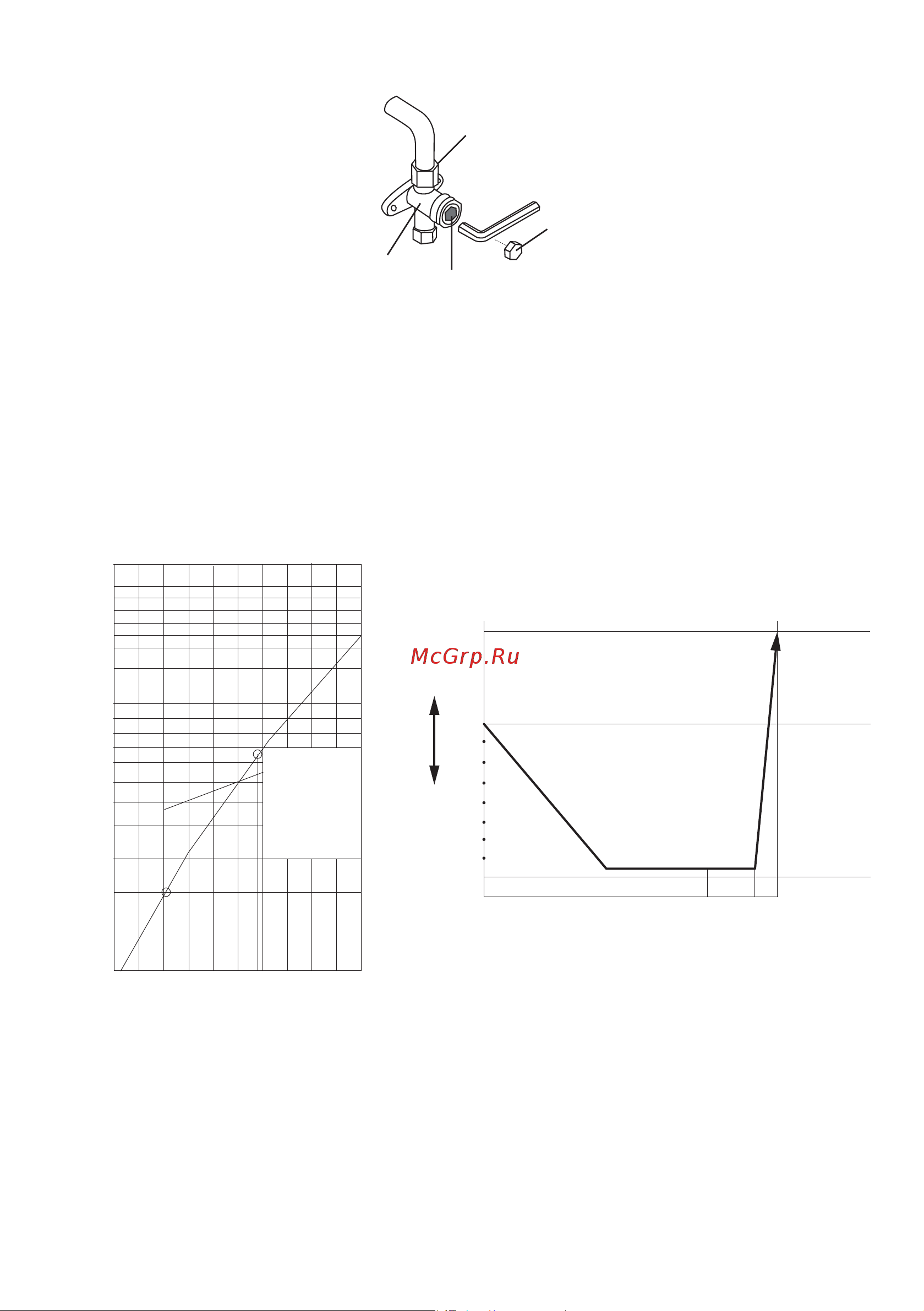

Снимите заправочный шланг с сервисного порта.
Накидная гайка
Крышка клапана
Корпус клапана
Шток клапана
Используя шестигранный ключ, полностью откройте клапаны высокого и низкого давления. За-
тяните крышки клапанов на трех портах (сервисный порт, высокое давление, низкое давление)
вручную. При необходимости вы можете затянуть его еще сильнее с помощью динамометри-
ческого ключа.
Общая информация
Как известно, вода кипит при 100 °С при нормальном атмосферном давлении, но при падении
давления температура кипения значительно снижается. Именно поэтому, чтобы удалить всю
влагу из системы, применяется вакуумирование. На графике ниже приведены необходимые
параметры для полного удаления влаги и нормальной работы системы:
Температура
Относительное давление
Точка
замерзания
Необходимый
уровень
вакуума
Атмосферное давление
Вакуум
Время
Время
Вакуумная сушка (2 часа)
Тест (1 час)
Добавление
хладагента
+0,5
0
–200
–60
–160
–240
–320
–410
–560
–700
–710
–724
–734
–748
–755
–760
–400
–600
–700
–760
–755 mmHg
–20 –10 0 10 20 30 40 50 60 70
При первой установке блока на только что поставленные трубопроводы нет необходимости
вакуумировать систему 2 часа, при условии, что установка трубопроводов проходила при от-
сутствии атмосферных осадков и при относительной влажности воздуха не более 60%. Если
установка трубопроводов проходила под осадками или при повышенной влажности, необхо-
димо проводить вакуумирование в полном объеме.
При повторной установке (перемонтаже) блока, а также при наличии влаги рекомендуем более
качественное вакуумирование согласно графику ниже:
