45
Очистка передней панели

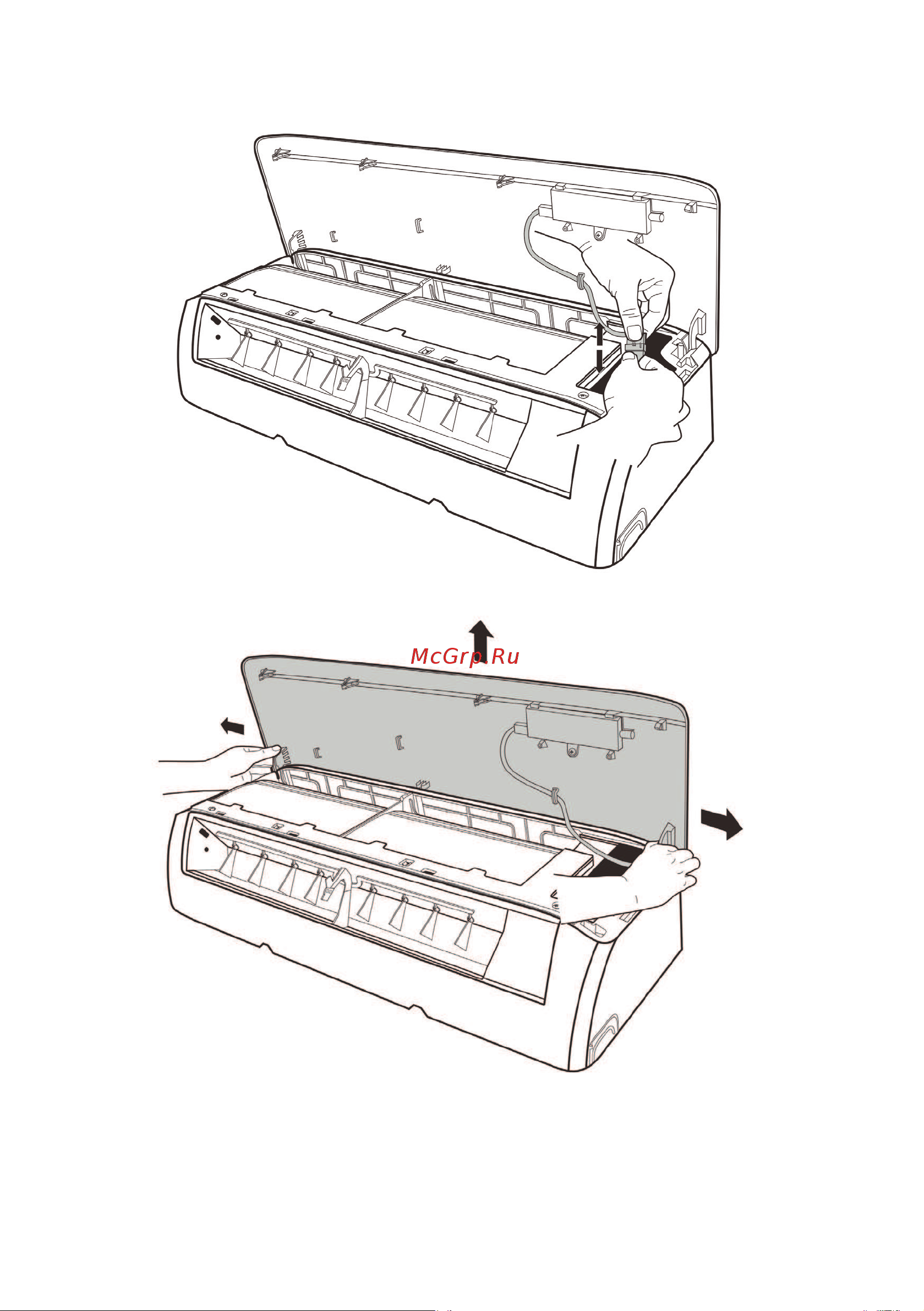

1. Отсоедините разъем платы индикации.
2. Снимите лицевую панель кондиционера.
