49
Канальные блоки
Очистка фильтра
Если фильтр забит пылью или другими инородными веществами, это повлияет на охлаждение
или нагрев, а также велика вероятность того, что поток воздуха, создаваемый кондиционером,
будет с неприятным запахом. Поэтому чистку фильтра следует проводить довольно часто, как
минимум один раз в две недели.

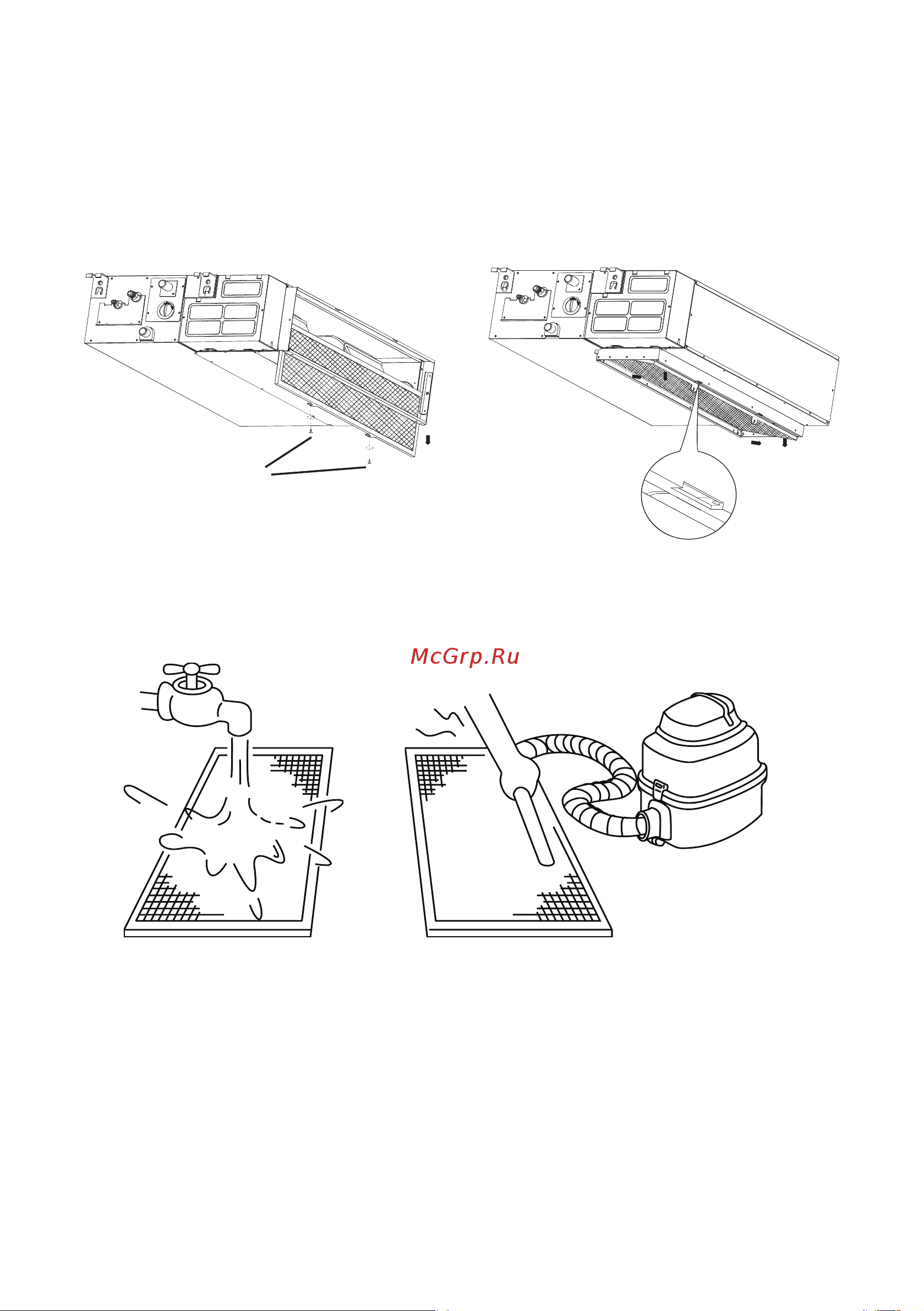

1. Выньте воздушный фильтр.
Саморезы
2. Удалите грязь с сетки фильтра.
• При использовании воды входная сторона фильтра должна быть направлена вниз
и в сторону от струи воды.
• При использовании пылесоса входная сторона сетки фильтра должна быть обращена
к пылесосу.
3. Установите сетку фильтра и воздухозаборную решетку.
Внимание!
• Снимая фильтр, не прикасайтесь к металлическим частям устройства. Острые ме-
таллические края могут порезать вас
• Не используйте воду для очистки внутреннего блока. Это может вызвать поражение
электрическим током.
• Не подвергайте фильтр воздействию прямых солнечных лучей при сушке. Это может
привести к сжатию и деформации фильтра.
