66

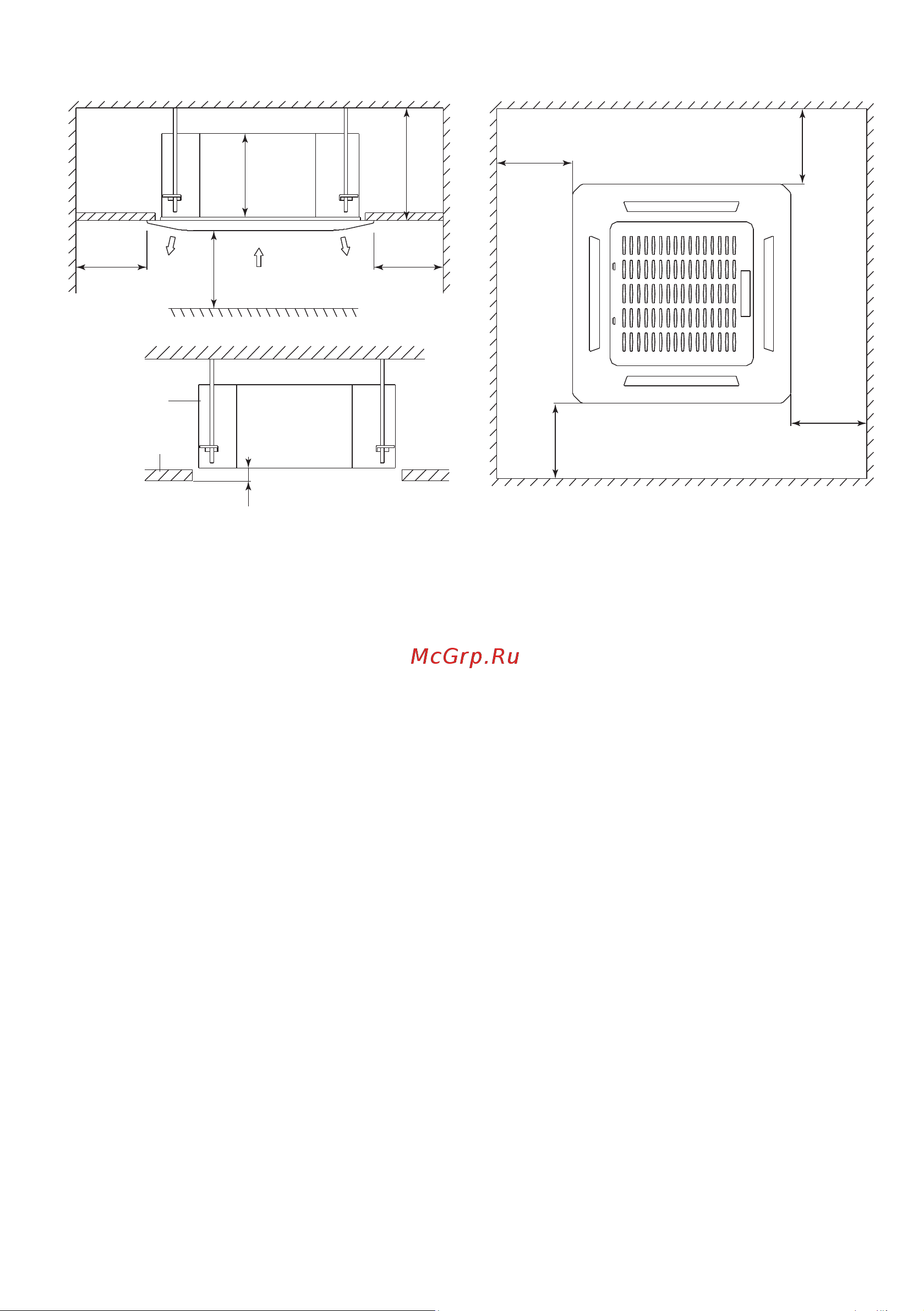

Пространство для установки
2 2
1
260
≥290
≥1000
≥2500
≥1000
≥1000
≥1000
≥1000
≥1000
Внутрений
блок
Подвесной
потолок
24
Размеры: мм
1 — вход воздуха; 2 — выход воздуха
Выбор места
Убедитесь, что:
• оборудование правильно подобрано для работы в данном помещении;
• потолок горизонтальный и его конструкция выдерживает вес оборудования;
• входящим и исходящим воздушным потокам ничто не препятствует; наружный воздух не
оказывает сильного влияния на температуру в помещении;
• воздушный поток охватывает все помещение;
• оборудование установлено вдали от мощных источников тепла.
Установка в следующих местах может повлечь за собой повреждение оборудования.
• Местах повышенного содержания в воз духе жиров и масел.
• Местах повышенного содержания в воз духе соли (например, на побережье).
• Местах повышенного содержания в воз духе едких веществ, например, сульфидов.
• Местах неустойчивого электропитания или рядом с оборудованием, создающим помехи
в электросети.
В случае затруднений проконсультируйтесь с местным дилером.
Перед установкой
Проверьте надежность внутренних креплений. Если крепление где-то ослабло, подтяните.
Внимание!
Убедитесь, что между верхней частью внутреннего блока и нижней частью потолка
есть свободное пространство как минимум 20 мм. Это требуется для снижения шума
и вибраций.
