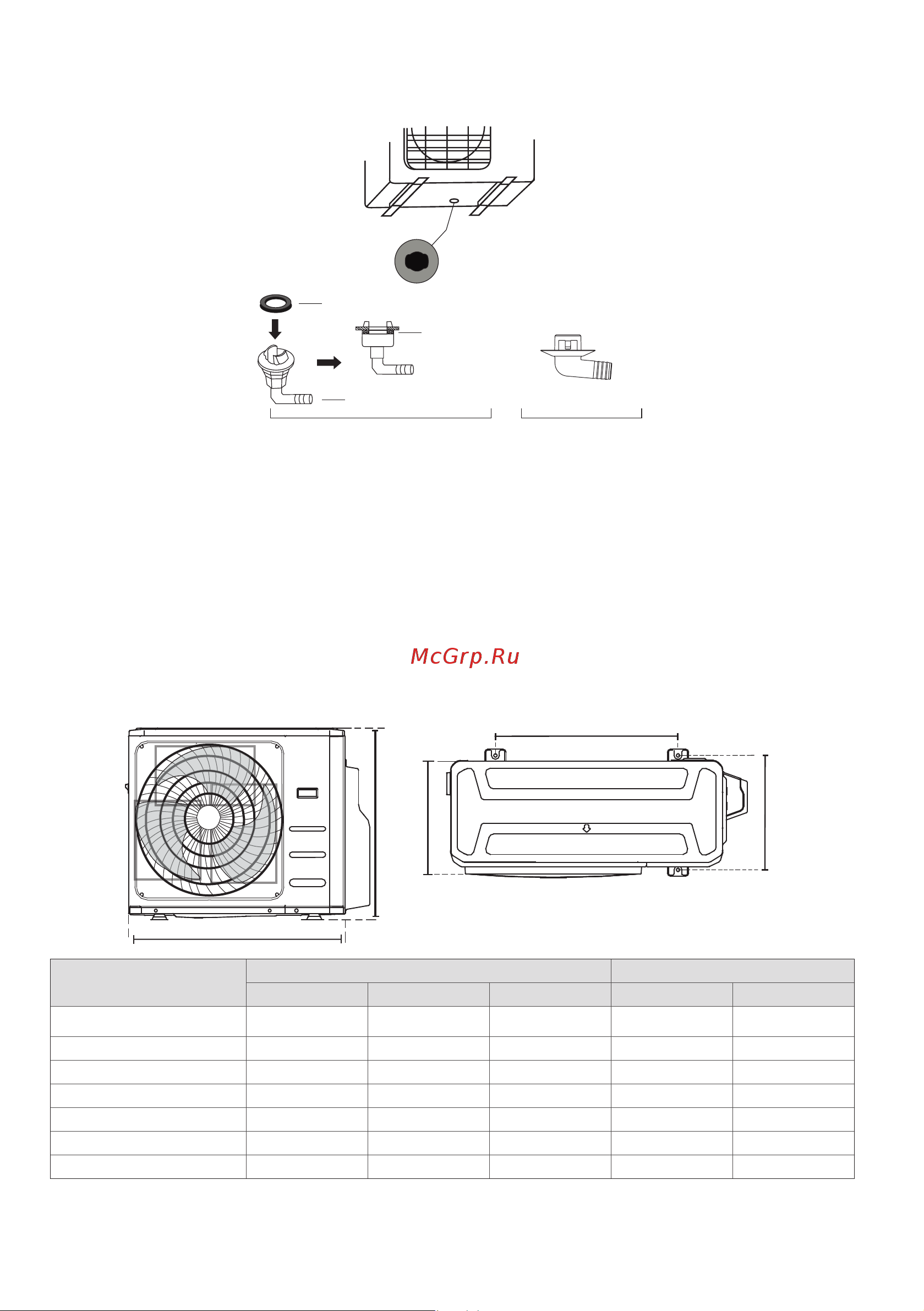

87
2. Подсоедините удлинитель сливного шланга (не входит в комплект) к сливному соедине-
нию, чтобы перенаправить конденсат из наружного блока в режиме нагрева.
Уплотнитель
Штуцер
(A) (B)
Отверстие в поддоне
наружного блока
Уплотнитель
Рис. Рис.
В холодном климате убедитесь, что сливной шланг находится как можно более вертикально,
чтобы обеспечить быстрый дренаж конденсата. Если конденсат стекает слишком медленно,
на может замерзнуть в шланге и затопить наружный блок.
Установка наружного блока
Наружный блок может быть закреплен на земле или на кронштейне с помощью
болтов (М10). Подготовьте монтажное основание устройства в соответствии с приведенными
ниже размерами.
Ниже приведен список размеров наружных блоков и расстояние между отверстиями крепле-
ния на опорных «лапах». Подготовьте монтажное основание устройства в соответствии с при-
веденными ниже размерами.
A
B
D
W
H
Модель
(наружный блок)
Габаритные размеры, мм Крепежные размеры, мм
W D H A B
LU-2HE14FOE2 800 333 554 514 340
LU-2HE18FME2 800 333 554 514 340
LU-3HE21FME2 845 363 702 540 350
LU-3HE27FME2 845 363 702 540 350
LU-4HE28FME2 946 410 810 673 403
LU-4HE36FME2 946 410 810 673 403
LU-5HE42FME2 946 410 810 673 403
