90

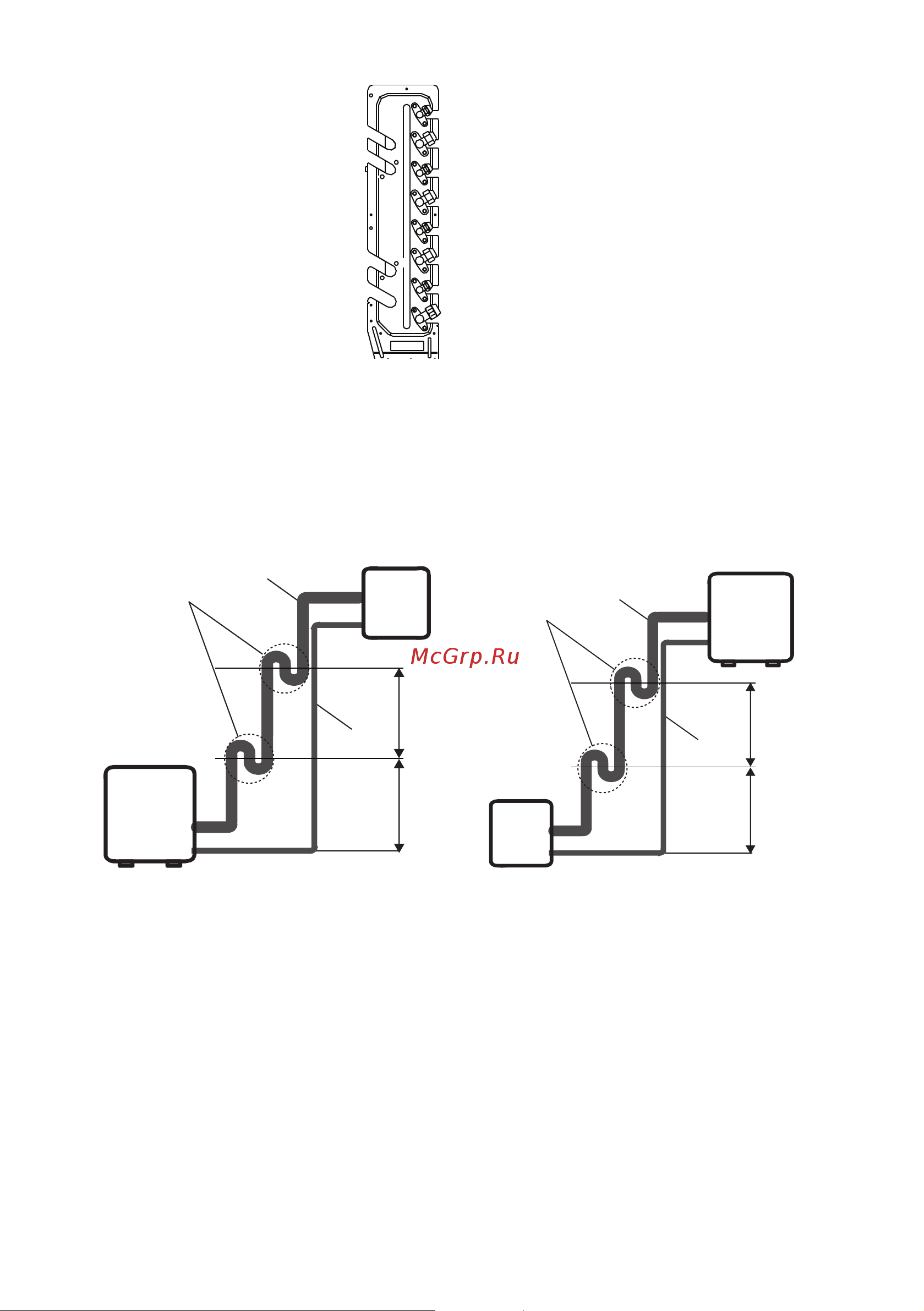

Подключение трубопроводов
A 12,7 (1/2)
A 6,35 (1/4)
B 9,53 (3/8)
B 6,35 (1/4)
C 9,53 (3/8)
C 6,35 (1/4)
Внимание!
Если в системе будет несколько внутренних блоков 18к или 24к, то подлючение к наруж-
ному блоку идет от более мощного внутреннего блока к менее мощному начиная с порта
А к порту E соответственно (в зависимости от модели наружного блока).
Переходники для подключения внутренних блоков 18к и 24к поставляются в комплекте
с внутренними блоками.
Внутренний блок
Внутренний блок
Внешний блок
Внешний блок
Газовая труба
10 м
10 м
Масляная петля
Газовая труба
Масляная петля
Жидкостная
труба
Жидкостная
труба
1. Внутренний блок установлен выше наружного блока
2. Внешний блок установлен выше внутреннего блока
6 м
6 м
Не допускается монтаж внутренних блоков так, чтобы внутренние блоки одновременно нахо-
дились выше и ниже наружного блока. Монтаж возможен только тогда, когда все внутренние
блоки либо выше, либо ниже наружного.
Меры предосторожности
• Не допускайте попадания воздуха, пыли или иных материалов в трубопроводы во время их
монтажа.
• Монтаж соединительной трубы нельзя начинать до окончательной установки наружного
и внутреннего блоков.
• Соединительная труба должна оставаться сухой, не допускайте попадания в нее влаги во
время монтажа.
