Lessar LU-2HE18FME2 [94/124] Оденьте вальцовку на вальцовочную форму 7 развальцуйте трубу 8 осмотрите конец трубы на наличие трещин царапин и других повреждений
![Lessar LU-2HE18FME2 [94/124] Оденьте вальцовку на вальцовочную форму 7 развальцуйте трубу 8 осмотрите конец трубы на наличие трещин царапин и других повреждений](/views2/1845724/page94/bg5e.png)
94

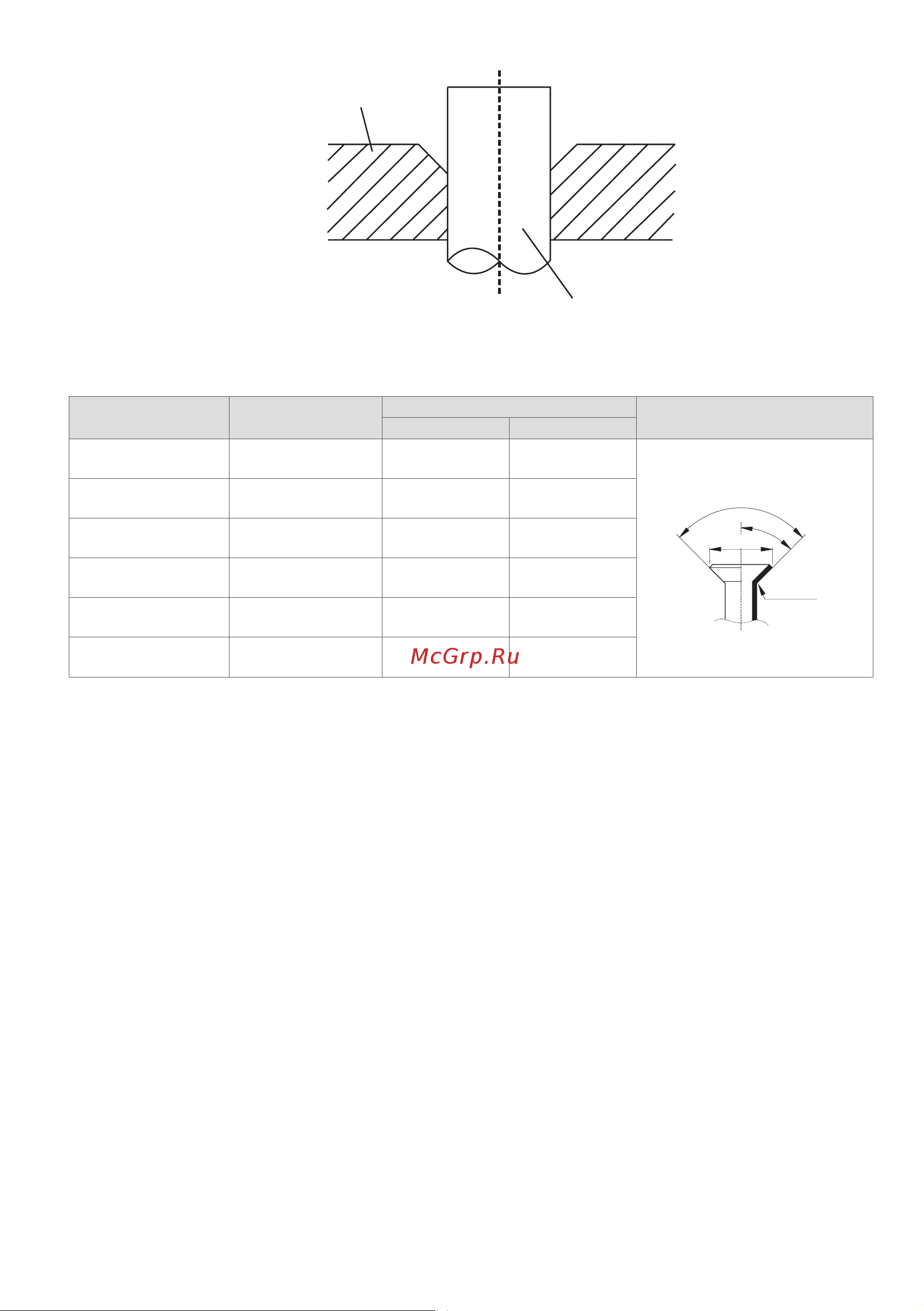

Вальцовочная форма
Труба
6. Оденьте вальцовку на вальцовочную форму.
7. Развальцуйте трубу.
8. Осмотрите конец трубы на наличие трещин, царапин и других повреждений.
Размер трубы Момент затяжки
Размер вальцовки (А), мм
Форма вальцовки
Мин. Макс.
∅ 6, 35
18–20 Н•м
(183–204 кгс/см)
8,4 8,7
R 0,4~0,8
90° ±4
A
45° ±2
∅9,52
25–26 Н•м
(255–265 кгс/см)
13,2 13,5
∅ 12 ,7
35–36 Н•м
(357–367 кгс/см)
16,2 16,5
∅ 16
45–47 Н•м
(459–480 кгс/см)
19,2 19,7
∅ 19
65–67 Н•м
(663–683 кгс/см)
23,2 23,7
∅ 2 2
75–85 Н•м
(765–867 кгс/см)
26,4 26,9
Шаг 4. Соедините трубы
Сначала подсоедините медные трубы к внутреннему блоку, а затем к наружному блоку. Вы
должны сначала подключить трубу низкого давления, а затем трубу высокого давления.
1. При соединении гаек нанесите тонкий слой холодильного масла на раструбную гайку,
концы труб.
2. Накрутите гайку рукой, без усилий.
3. Используя гаечный ключ, захватите гайку на трубке блока.
4. Крепко сжимая гайку, используйте динамометрический ключ, чтобы затянуть раструбную
гайку в соответствии со значениями крутящего момента в приведенной выше таблице.
При выполнении операций соединения и отсоединения труб необходимо использовать одно-
временно два ключа: гаечный и динамометрический.
Внимание! Убедитесь, что вы заизолировали трубопровод. Прямой контакт с оголен-
ным трубопроводом может привести к ожогам или обморожению. Убедитесь, что труба
правильно подсоединена. Чрезмерная затяжка может повредить раструб колокола, а
недостаточная затяжка может привести к утечке.
Примечания по изгибу труб
• Угол изгиба не должен превышать 90°.
• Начинайте сгибать трубу с ее середины. Радиус изгиба должен быть как можно больше.
• Не сгибайте трубу более трех раз.
• Во избежание повреждения изгибайте трубку по максимально возможному радиусу.
• Чтобы согнуть трубку по небольшому радиусу, используйте гибочное приспособление.
