41

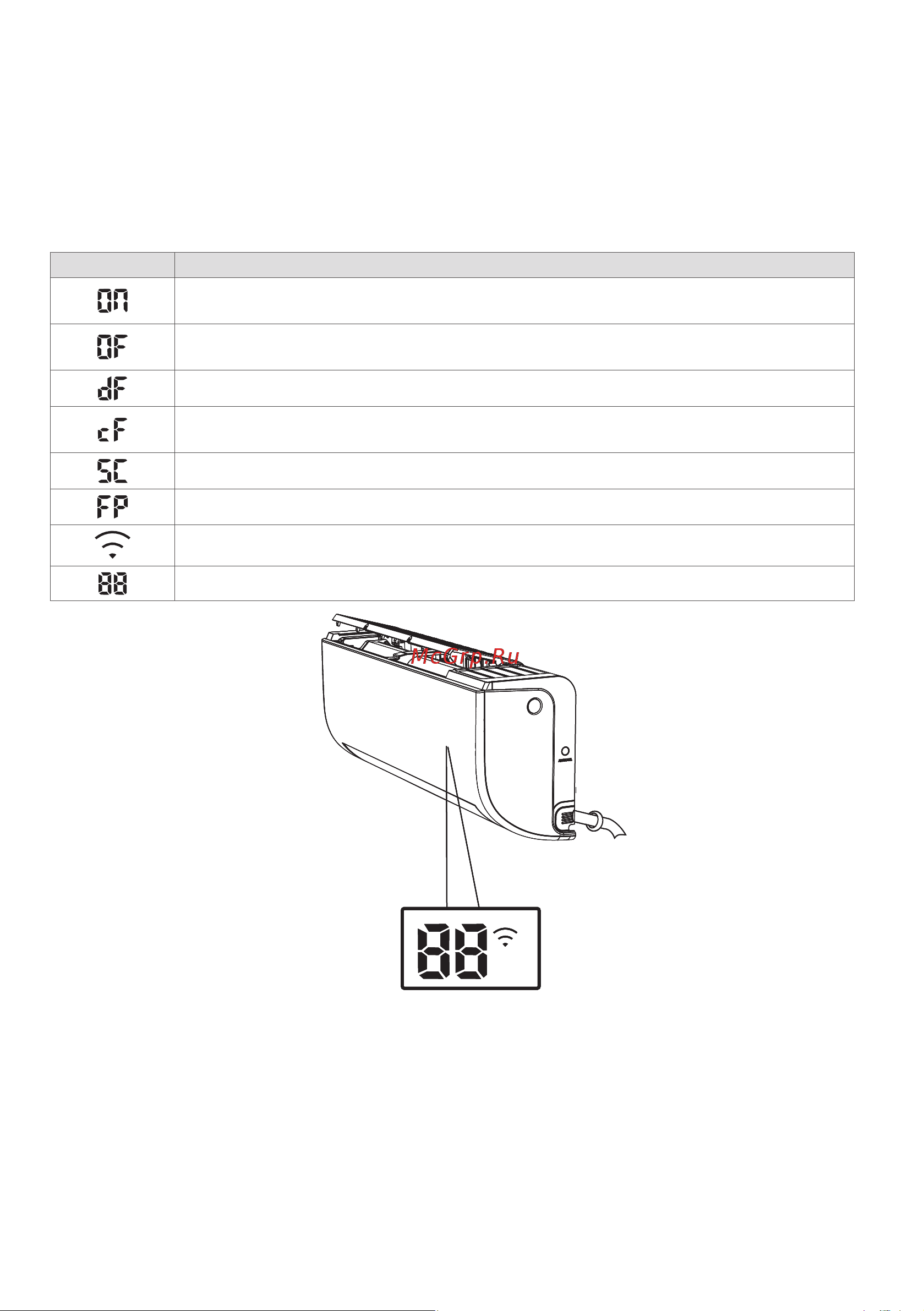

8. Дисплей передней панели
Настенные блоки
Внутренний блок оснащен дисплеем скрытого типа, позволяющим проецировать индикацию
о работе кондиционера прямо через переднюю панель.
В рабочем режиме отображаются настройки температуры.
В режиме вентиляции (FAN) отображается текущая температура в помещении.
При необходимости отображаются коды самодиагностики.
Значок Значение
Индикатор включения. Горит в течении трех секунд при активации таймера
(TIMER), жалюзи (SWING), режима турбо (TURBO) или режима тихий (SILENCE)
Индикатор выключения. Горит в течении трех секунд при деактивации таймера
(TIMER), жалюзи (SWING), режима турбо (TURBO) или режима тихий (SILENCE)
Индикация режима оттаивания
Индикация режима предотвращения подачи холодного воздуха в помещение в
режиме обогрева
Индикация работы автоматической очистки (опция)
Индикация работы режима «Обогрев 8 °С» (опция)
Индикация работы беспроводного управления (опция)
Активация работы режима ECO (опция)
Окно дисплея
