56

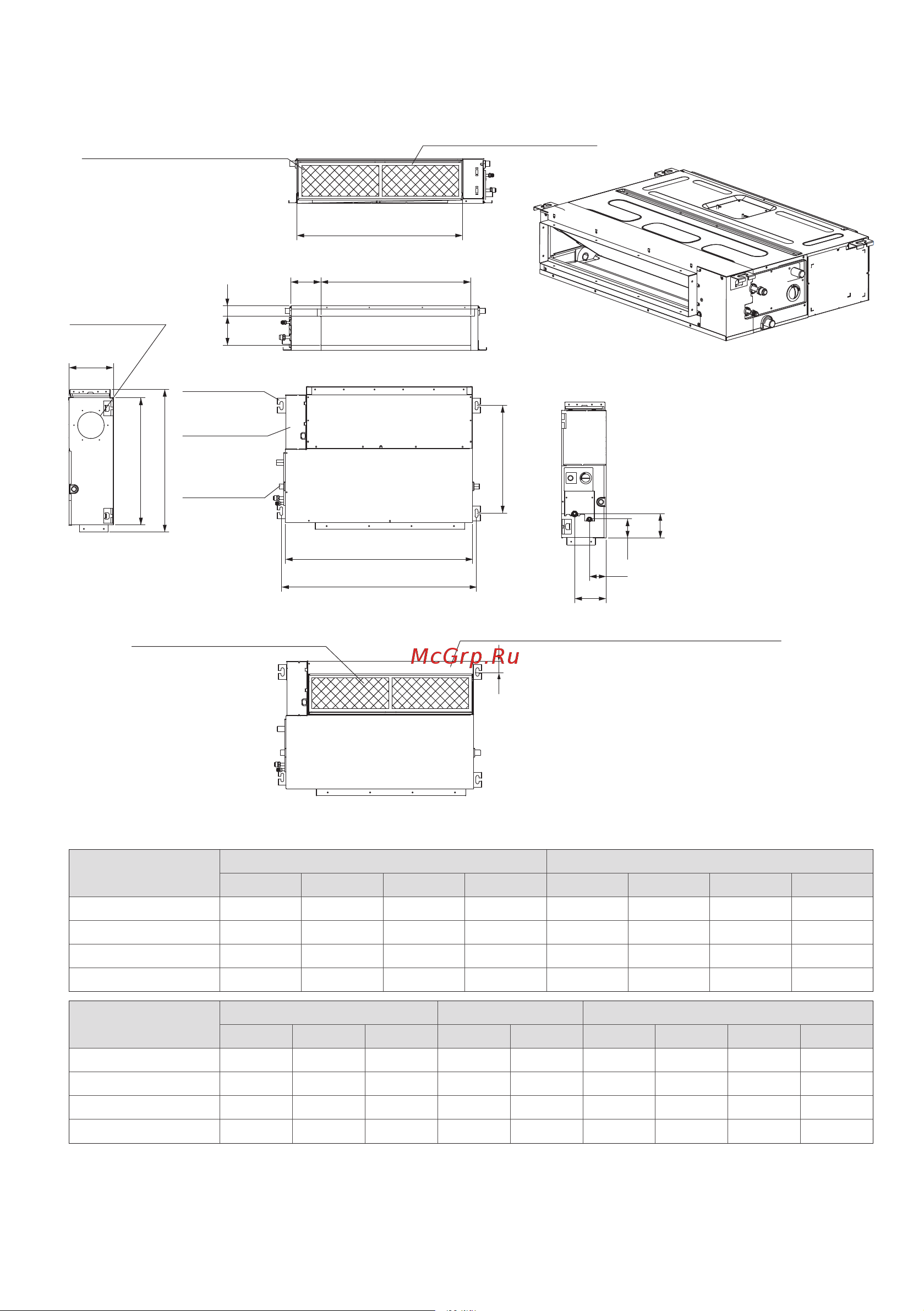

Канальные блоки
I
E F
H G
B
D
C
M
A
L
K
Воздушный фильтр (опция)
Сторона входа воздуха (при монтаже снизу)
4 кронштейна
W1
W2
H1
H2
Воздушный фильтр (опция)
Сторона входа воздуха
Отверстие
для подачи
свежего
воздуха
Дренажное
отверстие
25 мм
Плата
управления
Модель
(внутренний блок)
Габаритные размеры, мм Сторона выхода воздуха, мм
A B C D E F G H
LS-MHE07DOA2 700 200 506 450 137 537 30 152
LS-MHE09DOA2 700 200 506 450 137 537 30 152
LS-MHE12DOA2 700 200 506 450 137 537 30 152
LS-MHE18DOA2 880 210 6 74 600 140 706 50 136
Модель
(внутренний блок)
Сторона входа воздуха, мм Кронштейны, мм Трубопроводы, мм
I J K L M H1 H2 W1 W2
LS-MHE07DOA2 599 186 50 741 360 84 140 84 84
LS-MHE09DOA2 599 186 50 741 360 84 140 84 84
LS-MHE12DOA2 599 186 50 741 360 84 140 84 84
LS-MHE18DOA2 782 190 40 920 508 78 148 88 112
