79

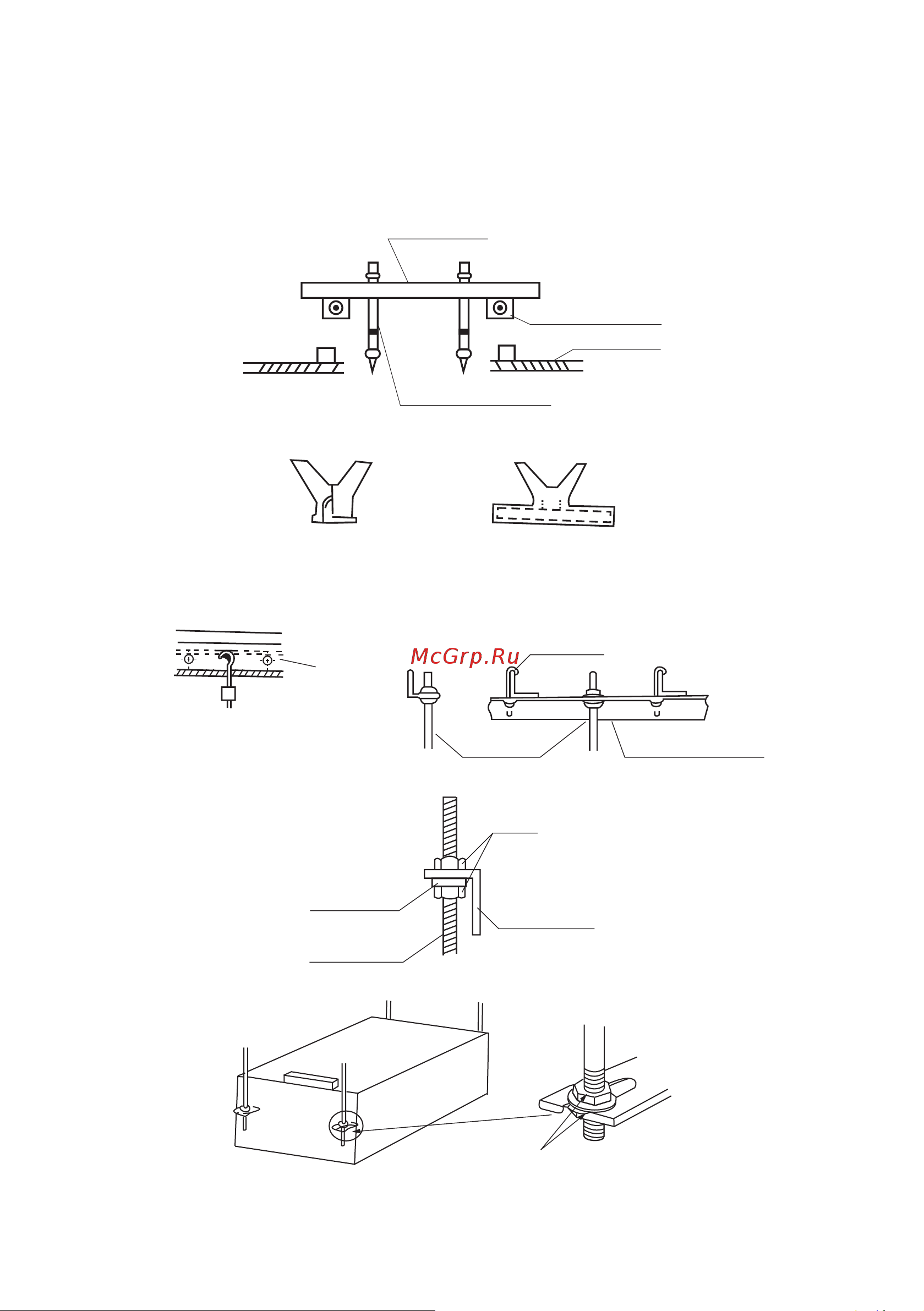

Установка блока
Отметьте место установки подвесных болтов. В зависимости от типа перекрытия и места
установки используйте необходимый тип установки подвеса. Установите 4 подвесных болта
(шпильки) диаметром 10 мм.
Деревянная конструкция
Установите деревянную плиту на балки здания, и установите подвесные болты.
Перекрытие
Крышная балк
а
Потоло
к
Подвесные болты
Новый тип бетонных блоков
Установка
в блок
Скользящая
установка
Стандартный тип бетонного перекрытия. Стальная структура перекрытий
Стал
ь
Подвес
(По
двес трубопровода
или блока)
Подвес
Стальной уголок
Шпилька
или болт
Подвесьте внутренний блок за кронштейны на подвесные болты (шпильки).
Гайка
Кроншт
ейн
Шайб
а
Шпильк
а
или подвес
Выровняйте положение блока по уровню, чтоб избежать протечки конденсата.
Гайки
