33

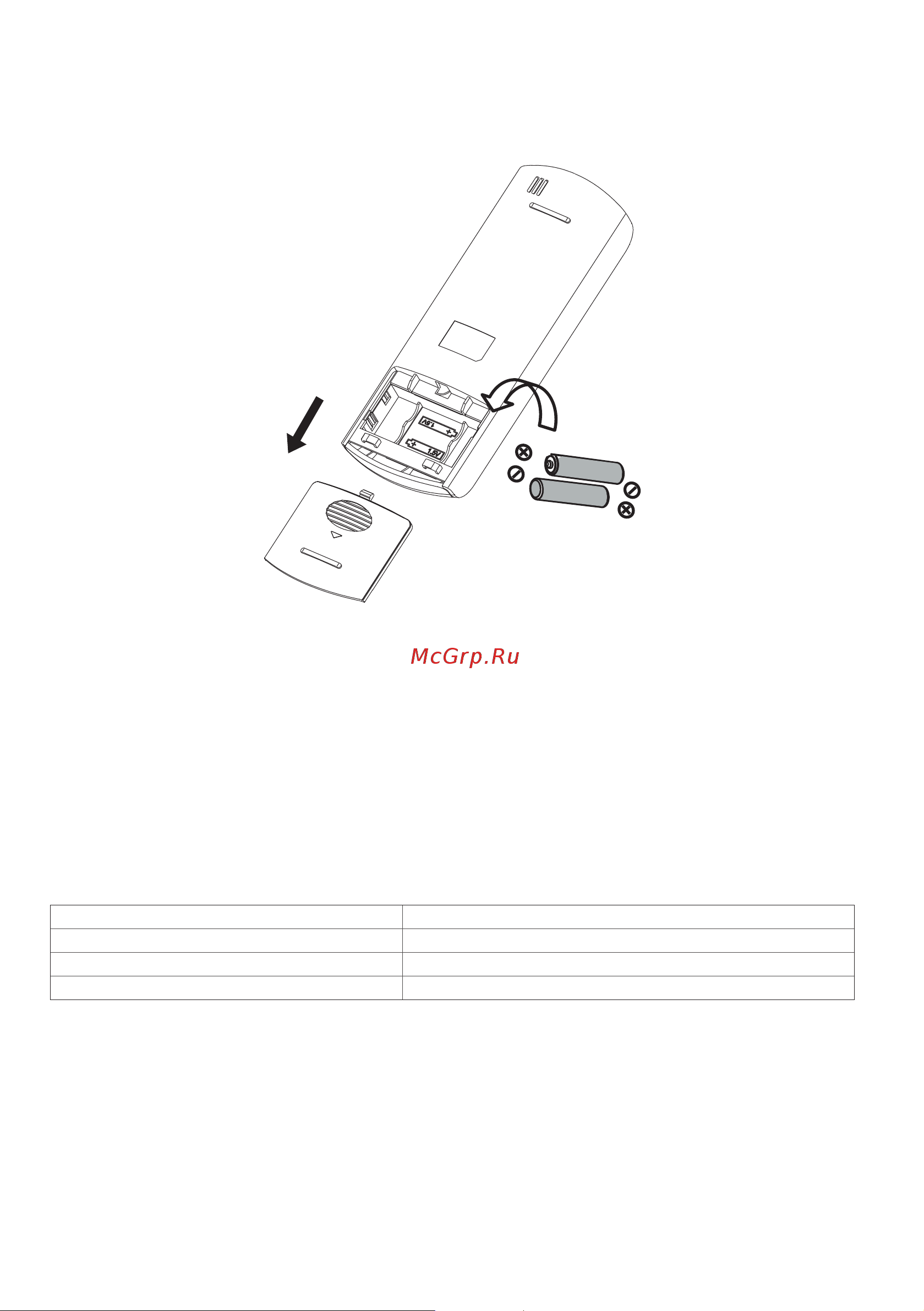

Замена элементов питания
Беспроводной пульт управления для работы требует два элемента питания типа LR03. Всегда
используйте элементы питания одинакового типа, при замене соблюдайте полярность.
• После замены элементов питания не используйте старые элементы питания вместе с но-
выми.
• Если пульт управления не будет использоваться в течение длительного времени, выньте
элементы питания.
• Радиус действия пульта управления не превышает 8 метров от внутреннего блока (с но-
выми элементами питания). Использовать дистанционный пульт на больших расстояниях
неэффективно.
• Если значения на пульте управления не изменяются, пульт и кондиционер не реагируют на
нажатие кнопок на пульте управления, выньте элементы питания из пульта и вставьте их
снова через 30 секунд.
Технические характеристики
Пульт управления LZ-KNP
Номинальное напряжение 3,0 В (алкалиновые элементы питания LR03 × 2 шт.)
Расстояние до 8 метров
Диапазон рабочих температур от –5 до +60 °С
