Lessar LU-2HE18FME2 [60/124] Этап 5 подготовка к монтажу трубопроводов хладагента
![Lessar LU-2HE18FME2 [60/124] Этап 5 подготовка к монтажу трубопроводов хладагента](/views2/1845724/page60/bg3c.png)
60
101 мм
179 мм
136 мм
37 мм
290 мм
49 мм
722 мм
49 мм
228 мм
229 мм
401 мм
126 мм
42 мм
297 мм
802 мм
58 мм
47 мм
144 мм
58 мм
319 мм
57 мм
40 мм
965 мм
138 мм
34 мм
221 мм
578 мм
298 мм
336 мм
1080 мм
54 мм
49 мм
79 мм
54 мм
49 мм
149мм
149 мм
138 мм
517,4 мм
348,4 мм

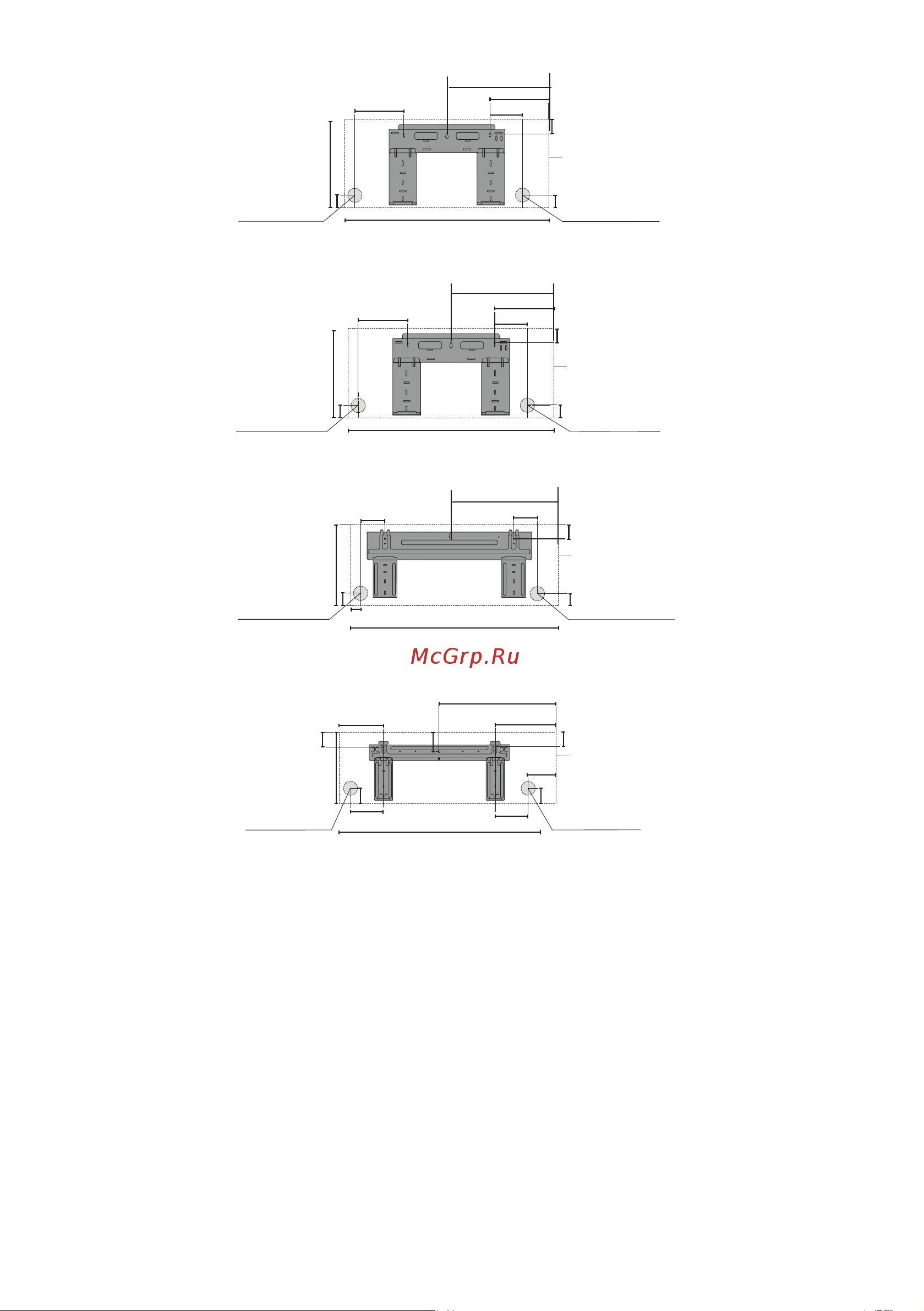

LS-HE09KOA2A
граница внутреннего блока
граница внутреннего блока
диаметр
отверстия
∅ 65 мм
диаметр
отверстия
∅ 65 мм
диаметр
отверстия
∅ 65 мм
LS-HE12KOA2A
диаметр
отверстия
∅ 65 мм
граница внутреннего блока
граница внутреннего блока
диаметр
отверстия
∅ 65 мм
диаметр
отверстия
∅ 65 мм
LS-HE18KOA2A
LS-HE24KOA2A
диаметр
отверстия
∅ 65 мм
диаметр
отверстия
∅ 65 мм
Если соединительная труба со стороны газа имеет ∅ 16 мм или более, отверстие в стене долж-
но быть ∅ 90 мм.
Этап 5. Подготовка к монтажу трубопроводов хладагента.
Трубопровод хладагента находится внутри теплоизолирующего рукава, прикрепленного сзади
блока. Перед прокладкой трубопровода через отверстие в стене его необходимо подготовить.
Подробные инструкции по развальцовке труб, требования к моментам затяжки конусных гаек,
приемы работы и т.п. изложены в шаге 3 — этап 5 «соединение трубопровода хладагента»
данного руководства.
Трубопровод хладагента может выходить из внутреннего блока под четырьмя различными на-
правлениями:
• с левой стороны;
• слева сзади;
• с правой стороны;
• справа сзади.
