88

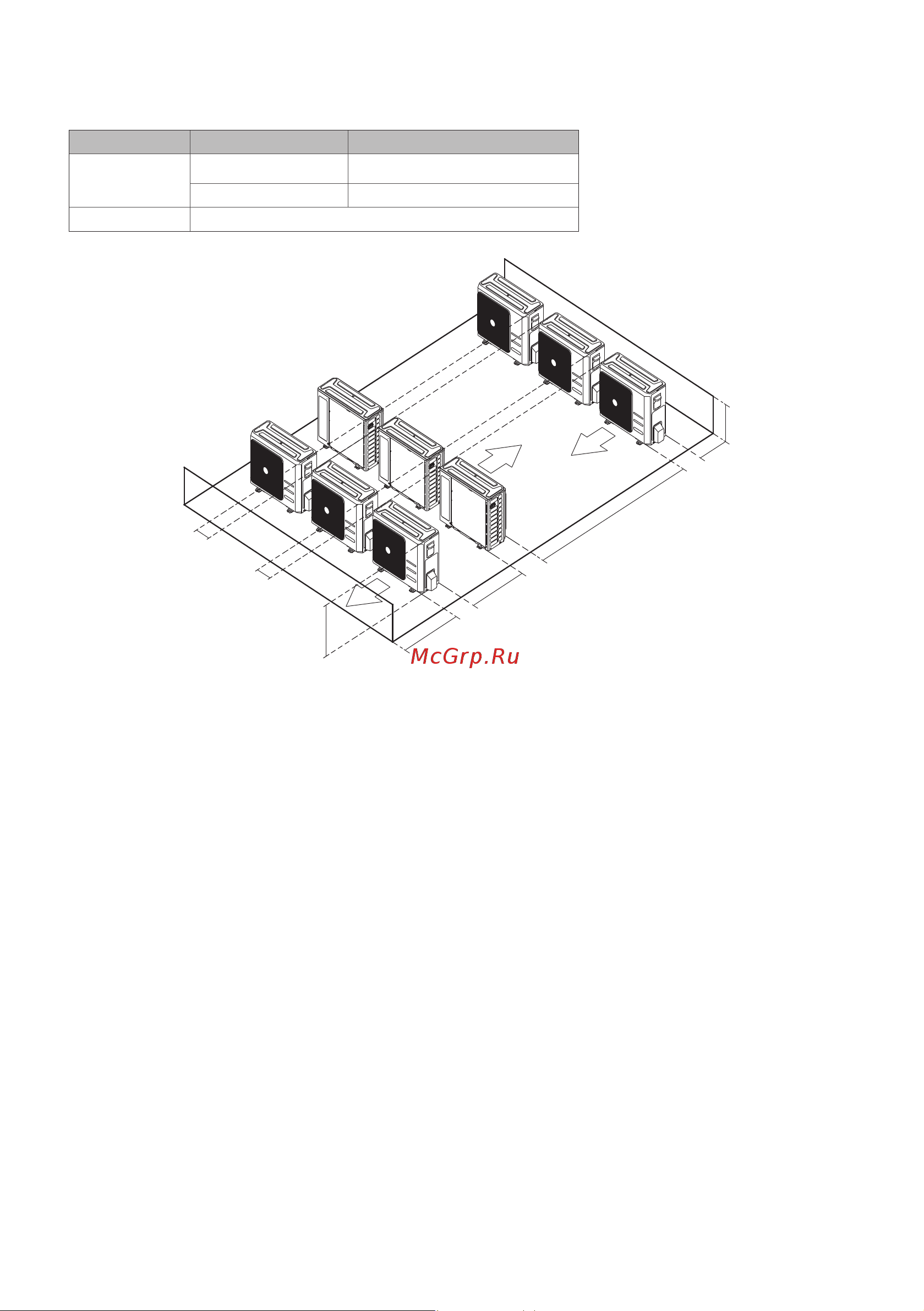

Установка блоков группами
Зависимость между H, A и L следующие.
L A
L ≤ H
L ≤ 1/2H 25 см / 9,8" или больше
1/2H < L ≤ H 30 см / 11,8" или больше
L > H Нельзя устанавливать
L
H
300 см / 118” или больше
A
60 см / 23,6”
или больше
150 см / 59”
или больше
25 см / 9,8”
или больше
25 см / 9,8”
или больше
Устанавливайте наружный блок на кронштейнах для предотвращения вибрации и шумов.
Убедитесь, что ничто не мешает входящему и исходящему воздуху.
При необходимости закрепления блока на стене убедитесь, что монтажные кронштейны со-
ответствуют техническим требованиям и способны выдержать 4-кратный вес блока, а стена
прочная. При недостатке прочности стены установите дополнительный каркас или усильте
стену другим способом. Соединение между стеной и кронштейнами, а также между кронштей-
нами и кондиционером должно быть прочным, надежным и проверенным.
Убедитесь, что ничего не мешает хорошему теплообмену.
При установке на полу (крыше) заранее подготовьте раму (фундамент) для блока.
Наружный блок крепится болтами и гайками ∅ 10 или ∅ 8 мм на горизонтальную раму или крон-
штейн.
Меры предосторожности
• Не устанавливайте блок на открытом солнце, а также вблизи отопительных приборов.
• Если установка блока в таком месте неизбежна, закройте его защитным экраном.
• Если блок будет устанавливаться на побережье или на большой высоте, т.е. в местах, где
дует сильный ветер, необходимо устанавливать его вдоль стены, чтобы обеспечить нор-
мальные условия работы блока.
• При необходимости используйте экран.
• При очень сильном ветре необходимо предотвратить задувание воздуха в наружный блок.
• Наружный и внутренние блоки должны располагаться как можно ближе друг к другу.
