72

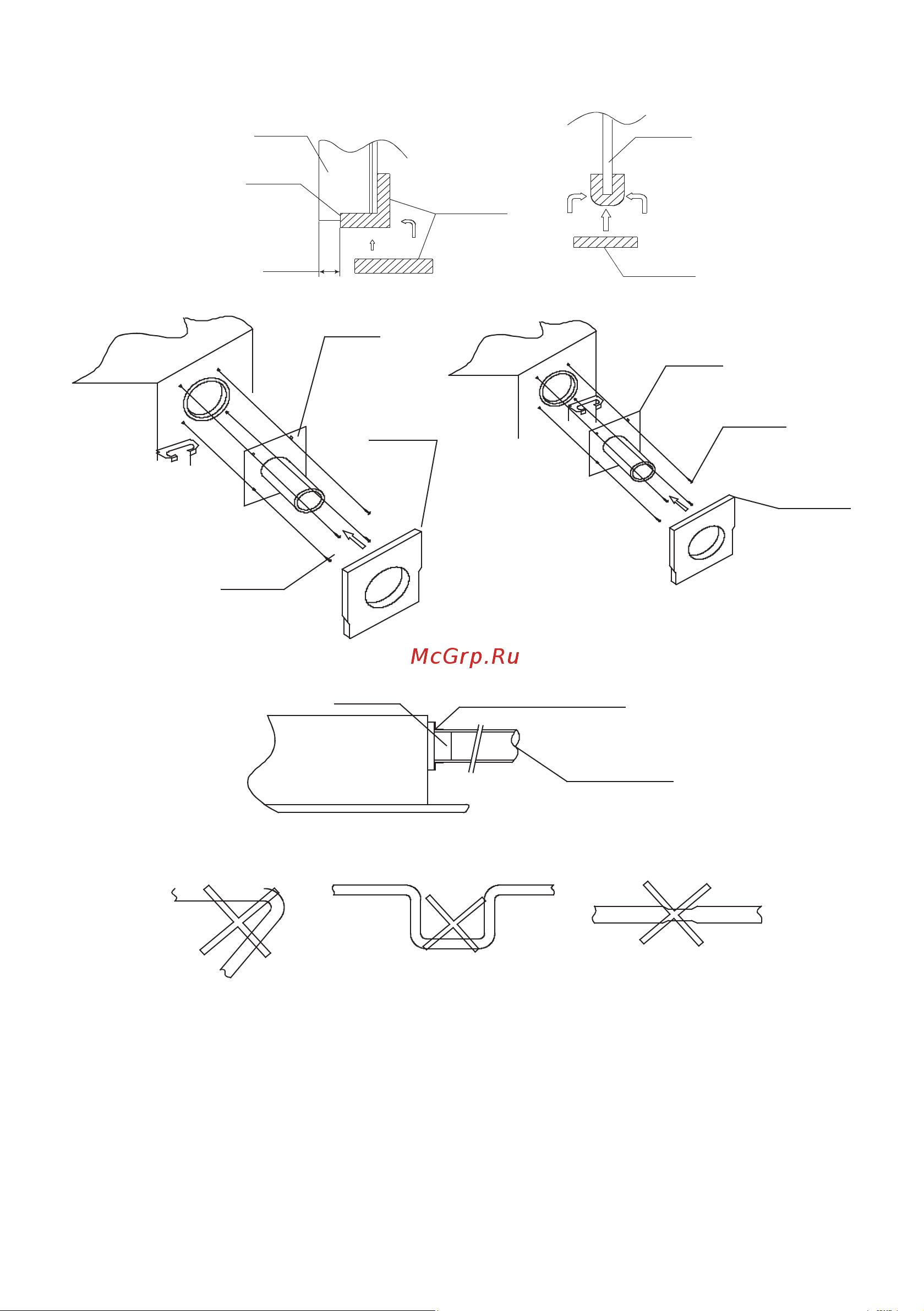

3. При установке материала действуйте следующим образом.
Тип корпуса 1 Тип корпуса 2
Изоляция
Корпус
Кромка
10 мм
Изоляция
Корпус
4. Закрепите фланец и заизолируйте его.
Изоляция
Фланец
M4×12
4 штуки
Изоляция
Фланец
M4×12
4 штуки
5. Установите воздуховод.
Фланец
Воздуховод
Изоляционный слой
6. Проследите, чтобы на воздуховоде не было заломов, резких изгибов, и сужений.
A) большой угол
Неправильно
Б) много поворотов
Неправильно Неправильно
В) сужение диаметра
Установка дренажной трубы
Установите дренажную трубу внутреннего блока.
В качестве дренажной трубы можно использовать полиэтиленовую трубу наружным диамет-
ром 25 мм или более в зависимости от диаметра трубопровода для слива конденсата. Трубу
приобретают по месту. Вставьте один конец дренажной трубы в сливную трубу блока и прочно
соедините трубы с помощью зажима сливной трубы.
