73

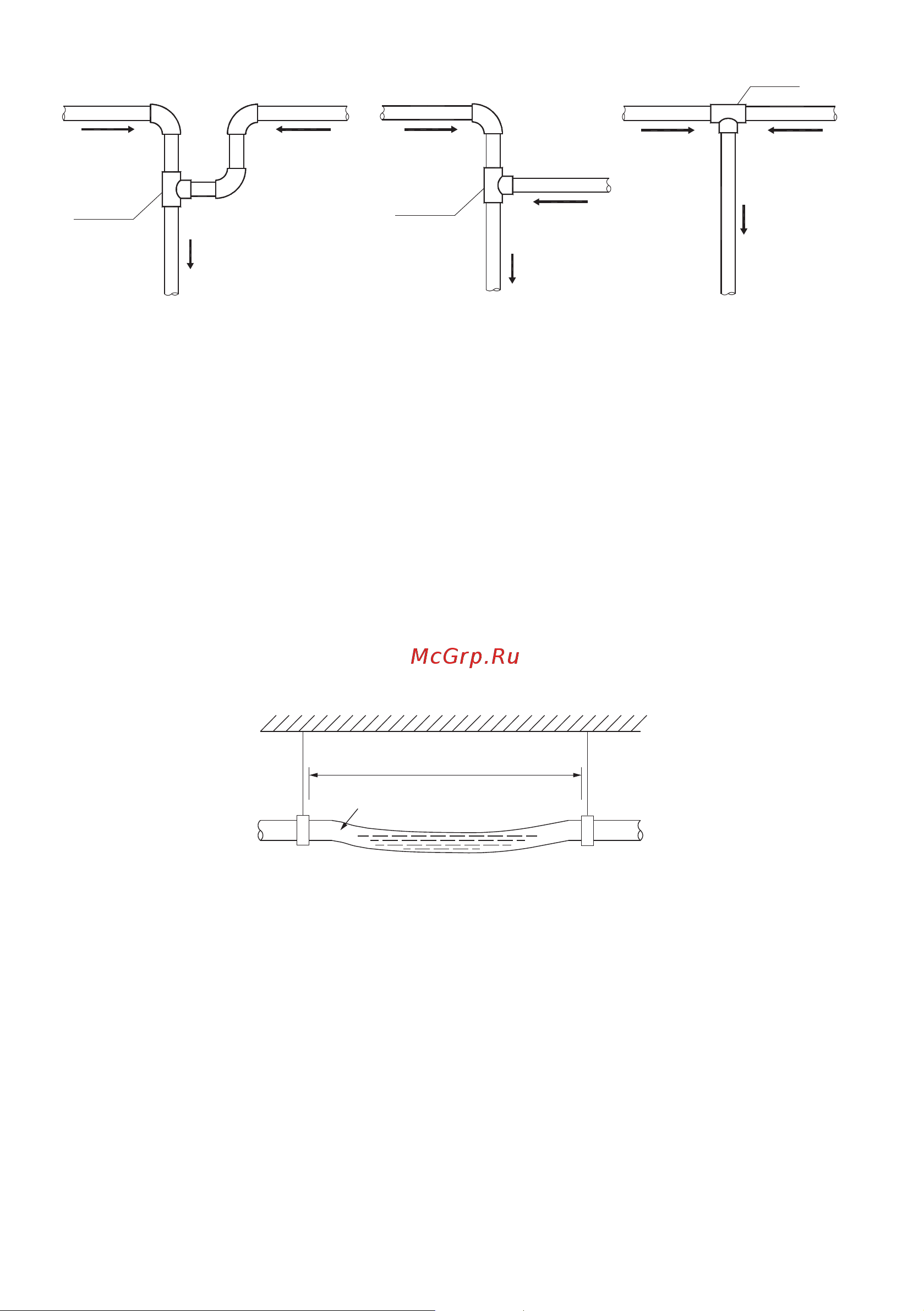

Верно Верно Неправильно
Дренажный
трубопровод
Направление
потока воды
Направление
потока воды
Направление
потока воды
Направление
потока воды
Направление
потока воды
Направление
потока воды
Направление
потока воды
Направление
потока воды
Направление
потока воды
Дренажный
трубопровод
Дренажный
трубопровод
Тройник
Тройник
Тройник
Правильная установка дренажного трубопровода не вызовет обратного перетока воды во
внутренний блок. Неверная установка может привести к протечке конденсата из внутреннего
блока из-за перетока воды.
Внимание!
Соблюдайте осторожность, чтобы не повредить дренажную трубу внутреннего блока.
• Дренажная труба внутреннего блока и сливная труба (особенно ее часть, проходящая вну-
три помещения) должны быть заизолированы термоизоляцией и прочно зафиксированы
стяжками, чтобы предотвратить попадание воздуха и образование конденсата.
• Для предотвращения перетока воды в блок при его остановке, дренажную трубу необходи-
мо проложить с уклоном от блока 1/50 или 1/100. Необходимо также избегать образования
пробок, подъемов и провисов.
• Не прикладывайте усилий к дренажной трубе, чтобы не сместить корпус.
• Через каждые 1–1,5 метра по длине трубы необходимо установить опоры, чтобы предотвра-
тить провис трубы.
• Если дренажная труба слишком длинная, лучше проложить ее в коробе внутри помещения,
для предотвращения ее провисания.
Слишком большая дистанция
Воздушная пробка
• Если выходное отверстие дренажной трубы располагается выше точки ее соединения с на-
сосом, форма ее подъема должна быть как можно ближе к вертикали, а расстояние от кор-
пуса до подъема должно быть не менее 200 мм, в противном случае при останове кондици-
онера вода будет переливаться в него.
• Конец дренажной трубы должен быть выше земли или нижней точки дренажа как минимум
на 50 мм, он не должен находиться в воде.
• Если дренаж выводится непосредственно в фановую трубу, ввод осуществляется через
разрыв струи с гидрозатвором, препятствующим проникновению неприятных запахов в по-
мещение через дренажную трубу.
• Максимальная высота подъема конденсата дренажным насосом составляет 500 мм от ниж-
ней границы внутреннего блока.
