Lessar LU-2HE18FME2 [38/124] Настройка воздушного потока
![Lessar LU-2HE18FME2 [38/124] Настройка воздушного потока](/views2/1845724/page38/bg26.png)
38

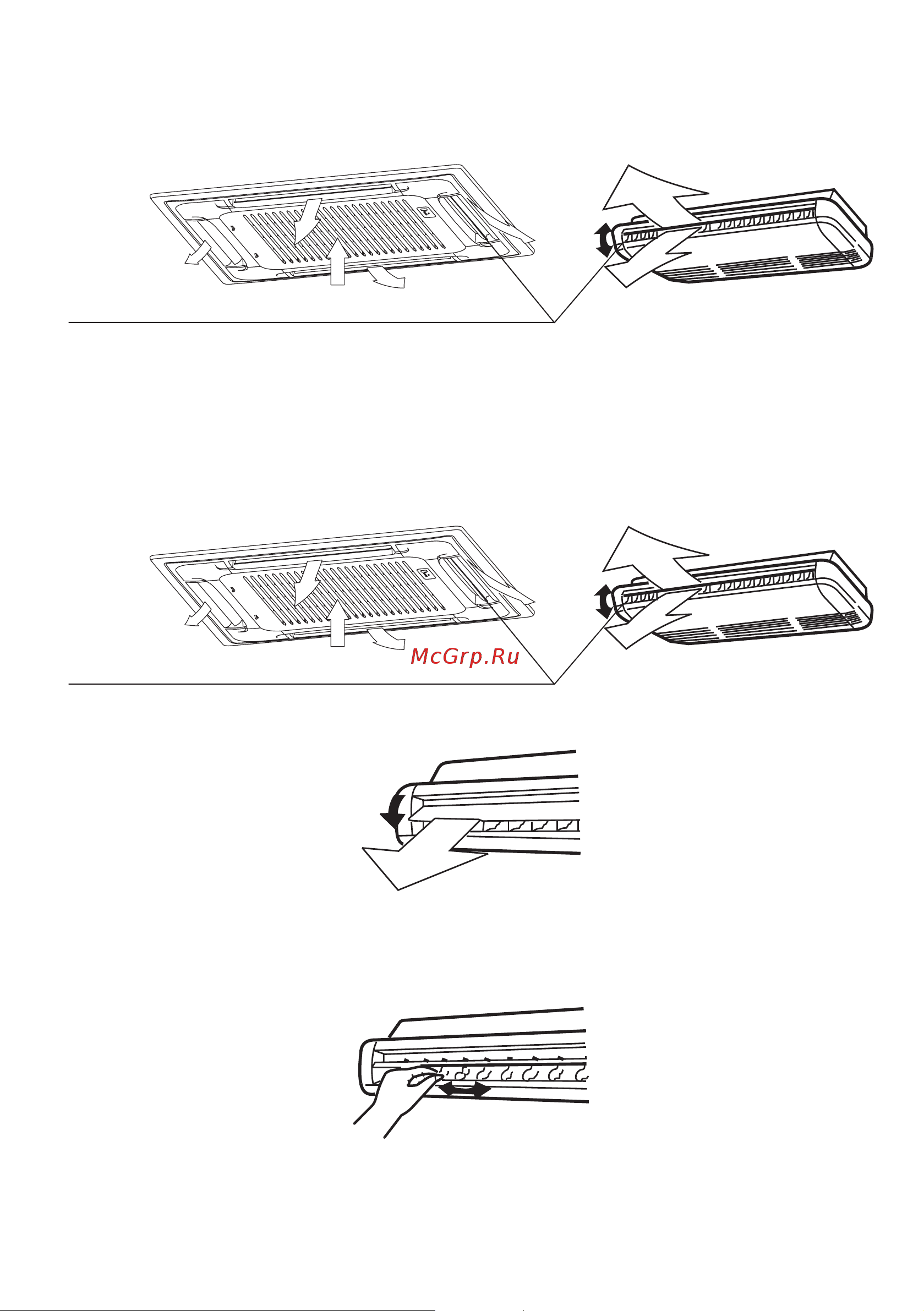

Настройка воздушного потока
Воздушный поток, исходящий от кондиционера, можно направлять выше или ниже. Горизон-
тальное направление воздушного потока устанавливается с помощью кнопки [SWING]. На-
жимайте на кнопку [SWING] до тех пор, пока жалюзи не будут направлены в нужную сторону.
Отрегулируйте горизонтальное направление воздухопотока
Примечание
В канальном кондиционере функция «SWING» не предусмотрена из-за конструктивных
особенностей кондиционера.
Рекомендуем:
• В режиме «охлаждение» поток воздуха рекомендуется направлять в максимально горизон-
тальном направлении, чтобы прохладный воздух равномерно распределялся по помеще-
нию.
Отрегулируйте горизонтальное направление воздухопотока
• В режиме «обогрев» поток воздуха лучше направлять в сторону пола, чтобы теплый воздух,
поднимаясь к потолку, успевал максимально прогреть помещение.
Настройка вертикального направления воздушного потока
В ручную настройте положение вертикальной жалюзийной створки воздуховыпускного отвер-
стия в желаемом направлении.
