Lessar LU-2HE18FME2 [67/124] Установка внутреннего блока

Установка внутреннего блока

• Подготовьте потолок (убедитесь в его горизонтальности).

• Подготовьте в навесном потолке квадратное отверстие размером под внутренний блок, ис-

пользуя шаблон. Шаблон вкладывается в каждый внутренний блок.

• Центр отверстия должен совпадать с центром установки блока.

• Отмерьте необходимую длину трубопровода, трубки отвода конденсата и проводов.

• Для уменьшения вибрации усильте потолок там, где это необходимо.

• При установке помните, что нельзя монтировать внутренний блок так, чтобы его верхняя

часть соприкасалась с основным перекрытием. Если проигнорировать это правило, при ра-

боте будут возникать вибрации и шум.

• Определите места отверстий для подвесов так, чтобы они совпадали с отверстиями на мон-

тажной панели.

• Просверлите 4 отверстия ∅ 12 мм и глубиной 50–55 мм в выбранных местах. Затем закрепи-

те в них подвесы (шпильки, крюки и т.п.).

• Лицевая панель должна закрывать подвесы, поэтому отмерьте их необходимую длину за-

ранее.

• Закрутите равномерно 4 шестигранные гайки на подвесах для ровной горизонтальной уста-

новки блока.

• Для проверки горизонтальности установки блока используйте строительный уровень или

прозрачную виниловую трубу с жидкостью.

• Если блок неправильно установлен, то возможны проблемы с отводом конденсата и поплав-

ковый датчик может работать некорректно. Это может привести к протечкам конденсата.

• Отрегулируйте блок таким образом, чтобы расстояние между краями отверстия в потолке

и сторонами блока было одинаковым со всех 4 сторон.

• Нижняя часть блока должна быть утоплена в потолок на 10–12 мм.

• После того как положение блока будет выверено, надежно зафиксируйте его, затяните гайки.

30~35 мм

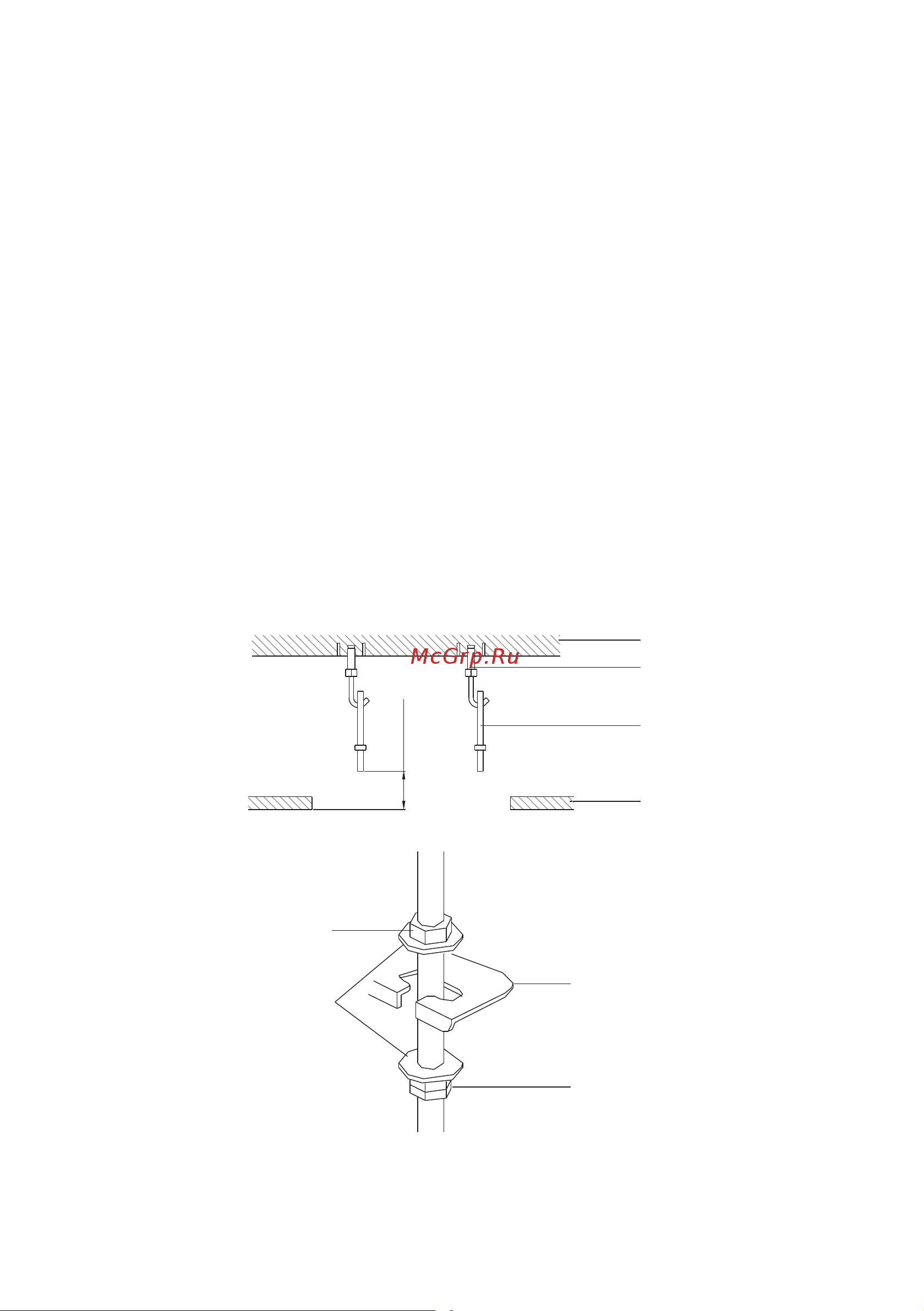

1 — потолок; 2 — крепление к потолку; 3 — шпилька; 4 — подвесной или фальш-потолок

1 — гайка; 2 — шайба; 3 — ухо крепления на внутреннем блоке; 4 — гайка
