В случае, если ваш кондиционер не оборудован насосом для слива конденсата, внутренний
блок будет выглядеть немного иначе, в этом случае при проверке отвода конденсата необхо-
димо убедиться, что вода самостоятельно уходит из блока полностью и беспрепятственно.

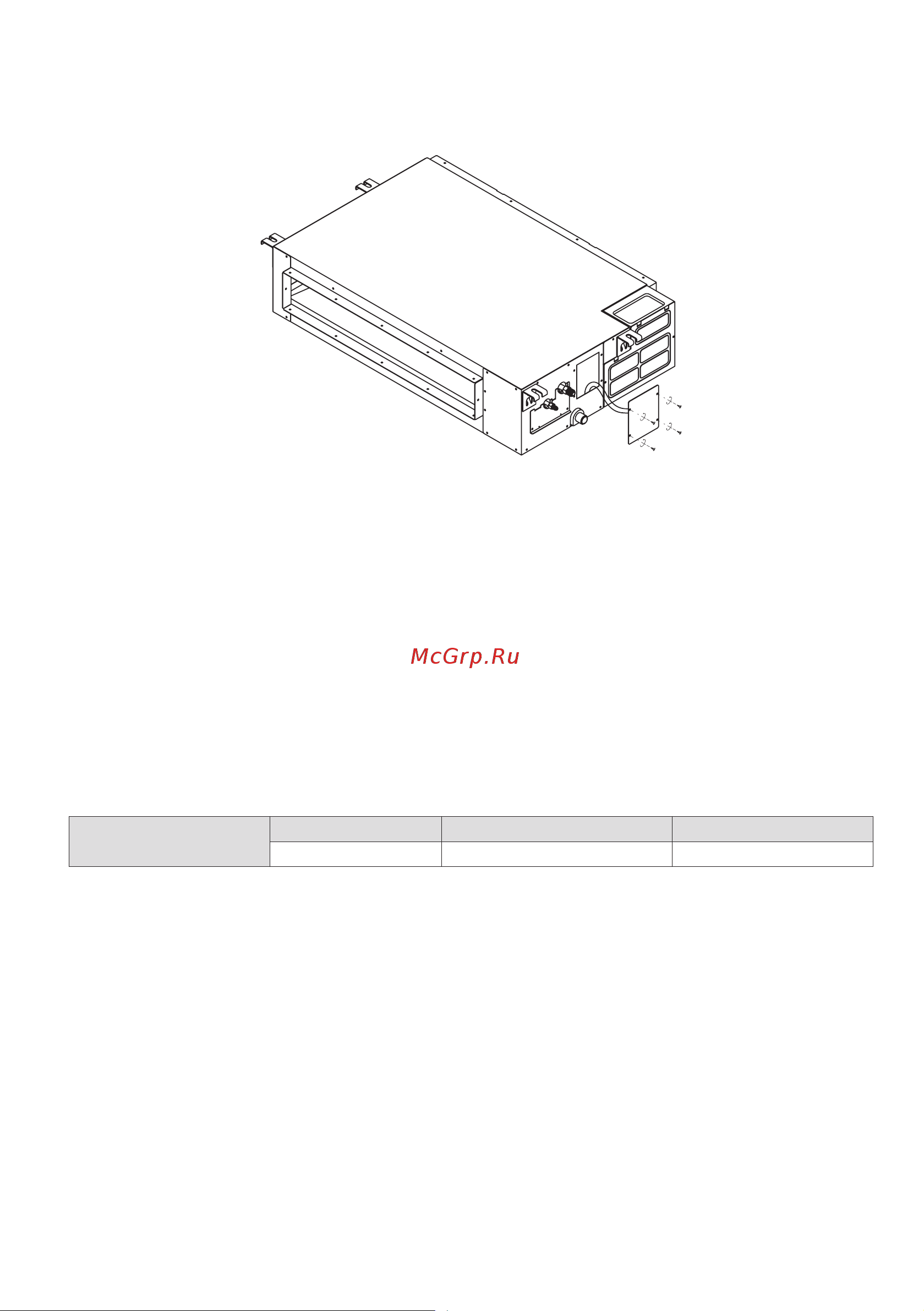

Подключение кабеля к внутреннему блоку
Проверьте, чтобы для межблочного соединения использовался необходимый тип кабеля.
Открутите винты крышки электронного блока управления и снимите крышку.
Подключите кабель согласно маркировке к клеммам внутреннего блока и плотно затяните кон-
такты.
Если остались неподключенные провода, заизолируйте их.
Установите крышку электрического блока на место.
Подключите сигнальный кабель.
Сигнальный кабель обеспечивает связь между внутренним и внешним блоками. Перед под-
готовкой кабеля к подключению необходимо выбрать нужное сечение и тип кабеля.
• Снимите крышку блока электроники для соединения кабеля.
• Подайте сигнальный провод.
• Подключите провод в соответствии со схемой подключения внутреннего блока, подключите
U-образный наконечник и крепко закрутите каждый провод к соответствующей клемме.
Сигнальный кабель
Тип кабеля Количество жил Сечение провода
H07RN-F 4 1,0 мм
2
ВНИМАНИЕ!
Не перепутайте подключение проводов, это опасно, и может стать причиной неисправ-
ности кондиционера.
ПРЕДУПРЕЖДЕНИЕ!
Вся проводка должна выполняться строго в соответствии со схемой проводки, располо-
женной на задней стороне крышки модуля электроники.
ПРЕДУПРЕЖДЕНИЕ!
Перед выполнением электрических или монтажных работ выключите основное элек-
тропитание системы.
