103
СРПСКИ

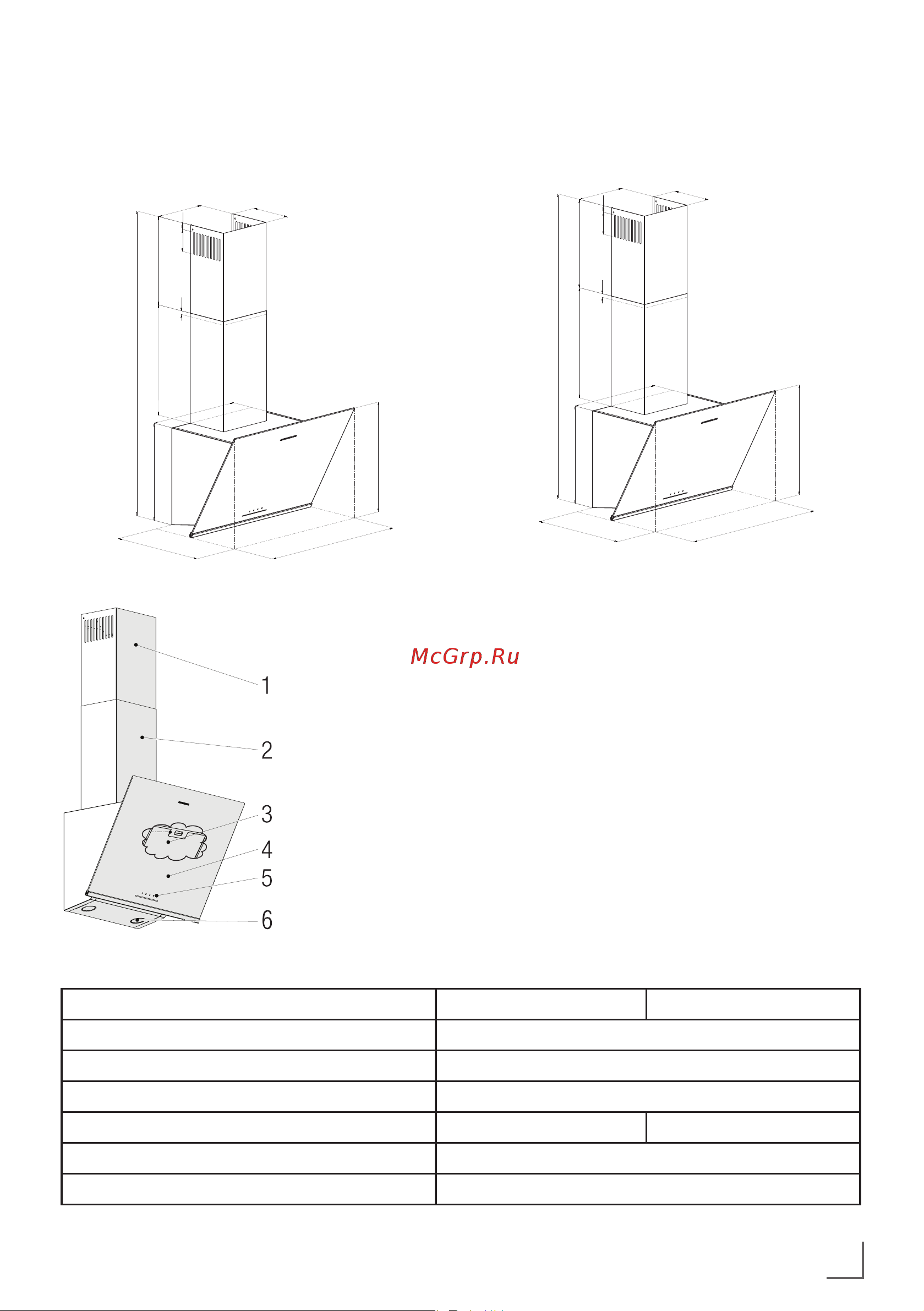

Општи изглед _________________________
Приказ
Технички подаци
1. Унутрашњи димњак
2. Спољни димњак
3. Алуминијски филтери за масноћу
(иза стакленог поклопца)
4. Стаклени поклопац
5. Контролна табла
6. Светло
(Слика 2.)(Слика 1.)
Model GDSP2460BC GDSP5460BC
Напон 220-240V ~ 50 Hz
Снага лампице 2 x 3 W
Снага мотора 210 W
Проток ваздуха (m³/h) – 3. Ниво 631 m³/h 623 m³/h
Класа изолације мотора Kласа F
Класа изолације Класа I
596
414
411
350
395
80 25
Min:750 Max:1130
213
166.5
380
20
400
896
414
411
350
690
80 25
Min:750 Max:1130
261
250
380
20
400
GDSP2460BC
GDSP5460BC
