47
FRANÇAIS
INSTALLATION DE L’APPAREIL
_______________________
Installation de la hotte sur le
conduit
Effectuez le raccordement électrique de
votre hotte avant de commencer l'instal-
lation du conduit de fumée. Faites glisser
les plaques de cheminée autour du corps.
Vissez le conduit aux plaques de fixation
du conduit disponibles sur la cabine du
moteur. (Figure12).
Installez le conduit sur la plaque de fixa-
tion du conduit qui est fixée au mur par
ses bords extérieurs supérieurs (figure
12).
(Fig. 12)
Lors de l'utilisation avec le filtre à charbon, un
déflecteur d'air est fourni avec votre appareil
dans le but de relâcher l'air qui est nettoyé
avec le filtre à charbon de la perforation située
sur le conduit de fumée. Montez le déflecteur
d'air comme ci-dessous.

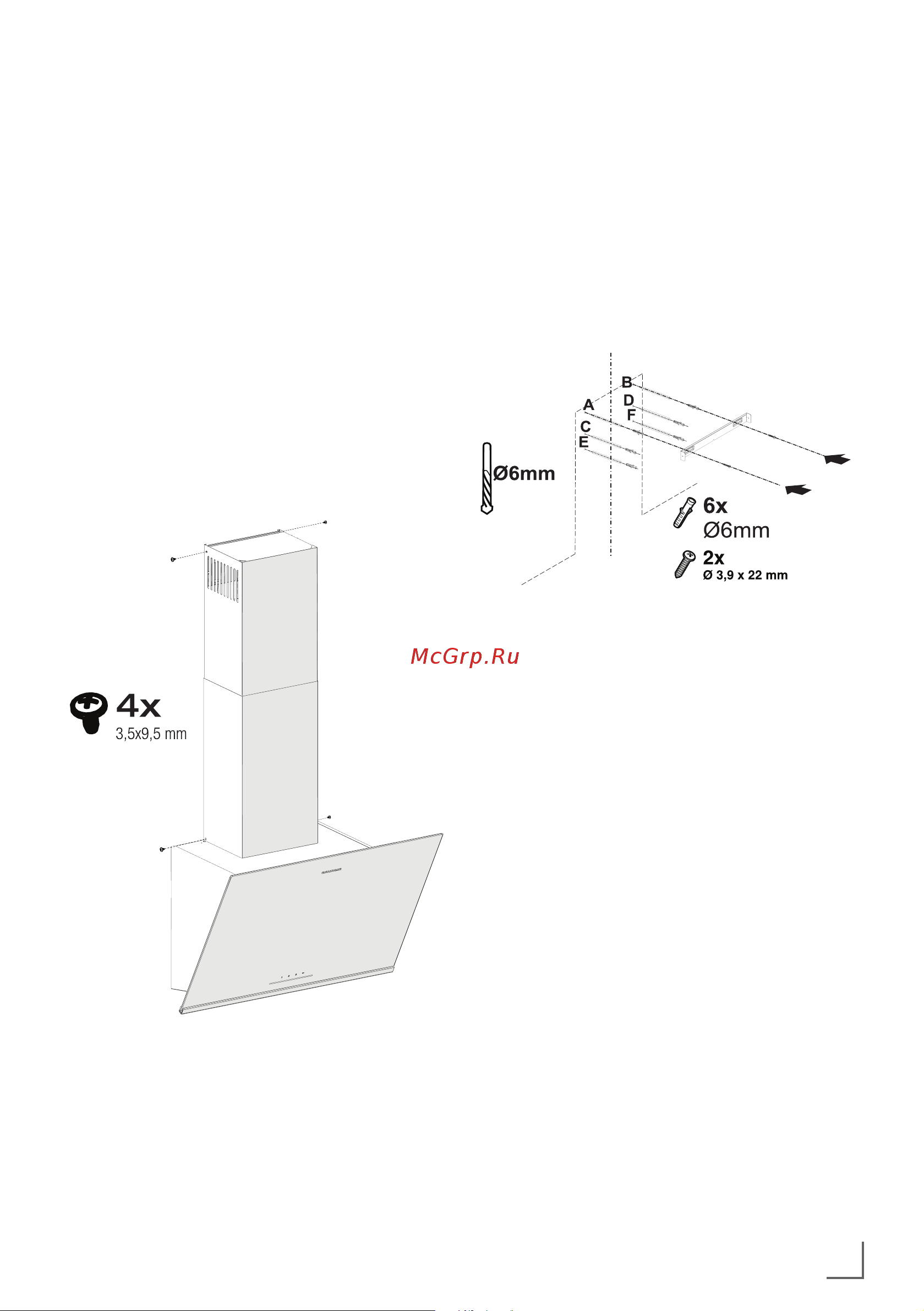

(Fig. 13)
Installation d'un déflecteur d'air
Il y a une languette au milieu de la plaque de
raccordement du conduit de fumée. Placez le
point central de cet onglet sur la ligne tracée
perpendiculairement au mur. Alignez horizon-
talement et marquez les trous où la plaque
de connexion sera montée à l'aide d'un stylo
(Figure 13 / A, B).
Percez les points marqués avec une mèche
de Ø6 mm et insérez deux chevilles en plas-
tique de Ø6 mm dans les trous percés (Figure
13 / A, B).
Fixez la plaque de raccordement au mur avec
des vis 3,9 x 22 (figure 13/ A, B).
Pour le montage du déflecteur d'air, percez
les points C, D, E, F avec un foret de Ø6mm et
tapez sur les chevilles en plastique de Ø6mm
(figure 13).
Assembler le corps de la hotte (page 14 / fig-
ure 9).
