112
СРПСКИ
Подешавање уређаја ___________________

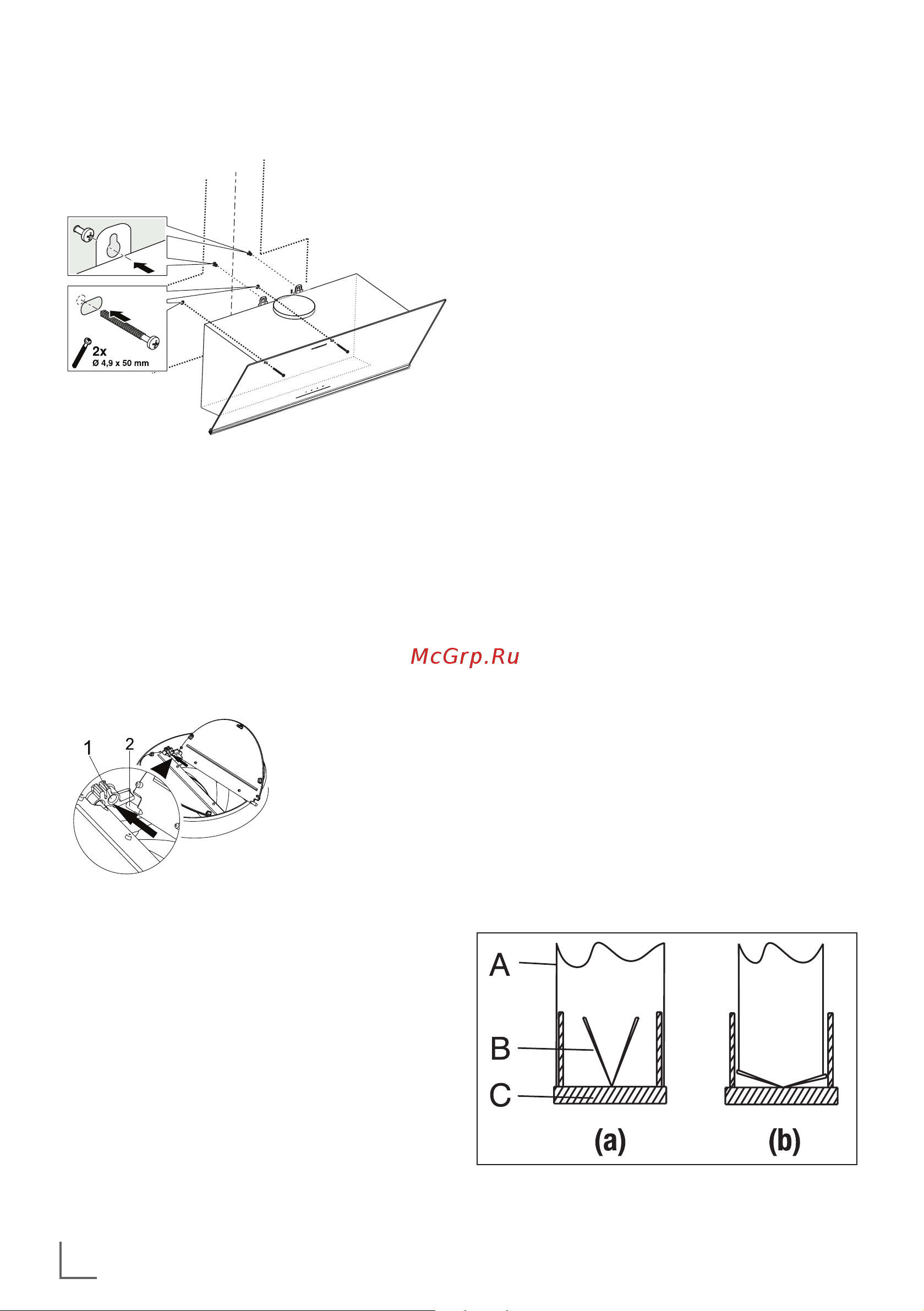

Спајање на димњак
1- Утичница са заклопком
2- Заклопка
Уметните пластичну иглу (Слика
10 / подручје бр. 2) у утичницу
заклопке на издуву мотора
(Слика 10 / подручје бр. 1). Затим
лагано савијте заклопку да бисте
уметнули другу иглу на заклопку
и уметните другу иглу у њено
кућиште (Слика 10).
Držite aspirator za štednjak za njegovo
kućište i stavite ga na montažne vijke
na zidu i pritegnite vijke (Slika 9).
Причврстите аспиратор за штедњак
с вијком од 4,8x50 на зид кроз отвор
за монтажу с унутрашње стране
уређаја (Слика 9).
Ok Not Ok
(a) (b)
(Слика 9.)
(Слика 11.)
(Слика 10.)
Ако намеравате користити
адаптер за пластични димњак
од Ø 120/150 mm, спојите један
крај цеви на овај адаптер, а ако
га нећете користити, онда на
директни излаз на производу.
Спојите други крај цеви на
димњак. Проверите јесу ли ова два
прикључка довољно чврста да се
не раскаче када уређај буде радио
пуном снагом. Водите рачуна да
заклопке унутар димњака раде
када се стегну стезаљком. Спојите
канал прикључка на димњак изван
адаптера (Слика 11/а). Ако је
прикључни канал уграђен унутар
адаптера, неће доћи до усисавања
ваздуха јер ће димоводни отвор
који спречава поврат ваздуха
остати затворен (Слика 11/б).
Даљина цевног прикључка мора
бити што је могуће краћа, а број
зглобова цеви мањи.
A : Излазна цев димњака
B : Стезаљке за димњак
C: Пластични димњак
Вентили су затворени када уређај
не ради па спречавају да могући
спољни мирис и прашина улазе
унутра.
