7
ENGLISH

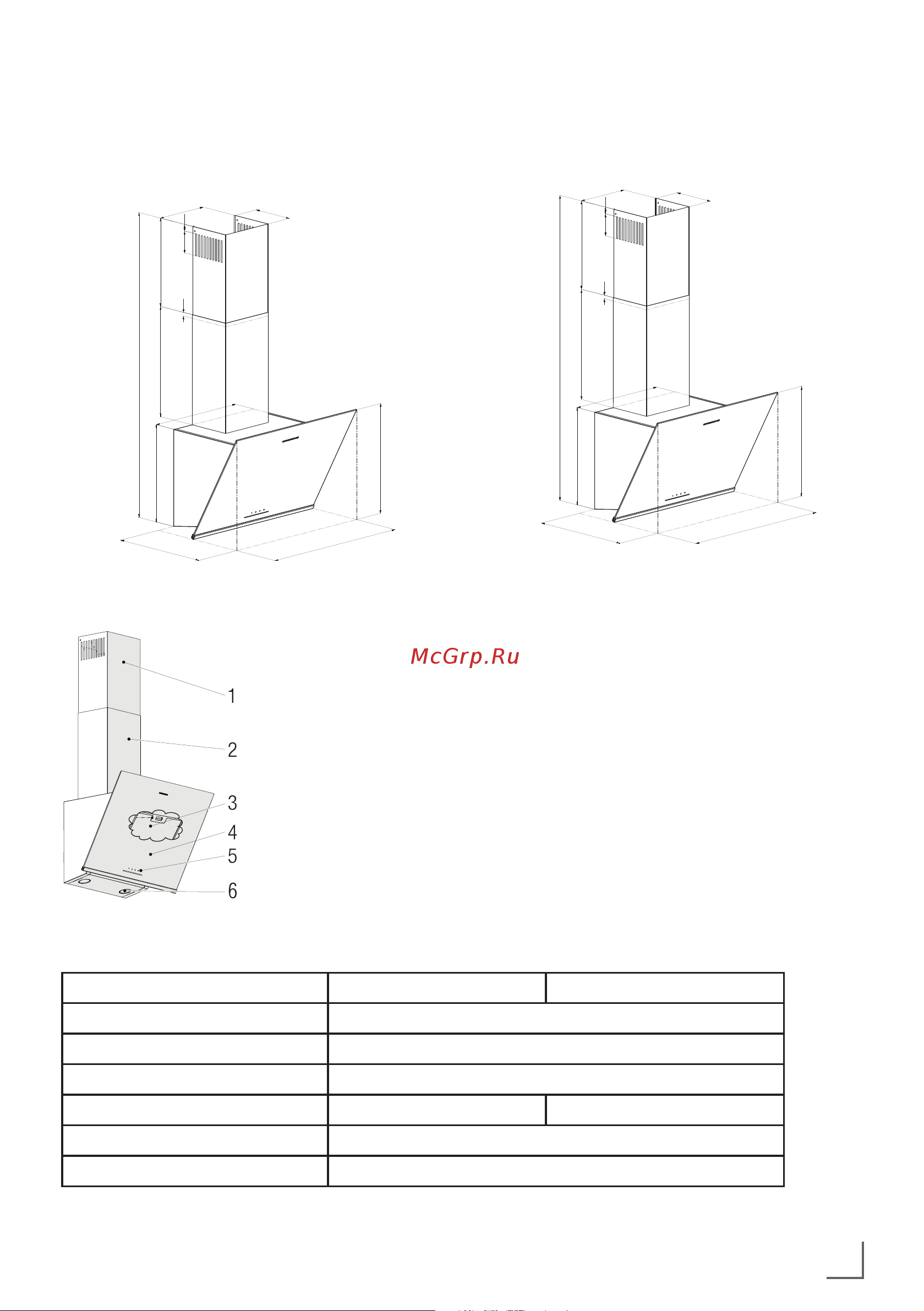

GENERAL APPEARANCE
___________________________
596
414
411
350
395
80 25
Min:750 Max:1130
213
166.5
380
20
400
1. Inner Chimney
2. Outer Chimney
3. Aluminum Grease Filter (Behind Glass Cover)
4. Glass Cover
5. Control Panel
6. Lighting
(Figure 2)(Figure 1).
896
414
411
350
690
80 25
Min:750 Max:1130
261
250
380
20
400
GDSP2460BC
GDSP5460BC
Model GDSP2460BC GDSP5460BC
Supply voltage 220-240V ~ 50 Hz
Lamp Power 2 x 3 W
Motor Power 210 W
Flow rate (m³/h) – 3. Level 631 m³/h 623 m³/h
Insulation Class of Motor Class F
Insulation Class Class I
