48
FRANÇAIS
INSTALLATION DE L’APPAREIL
_______________________

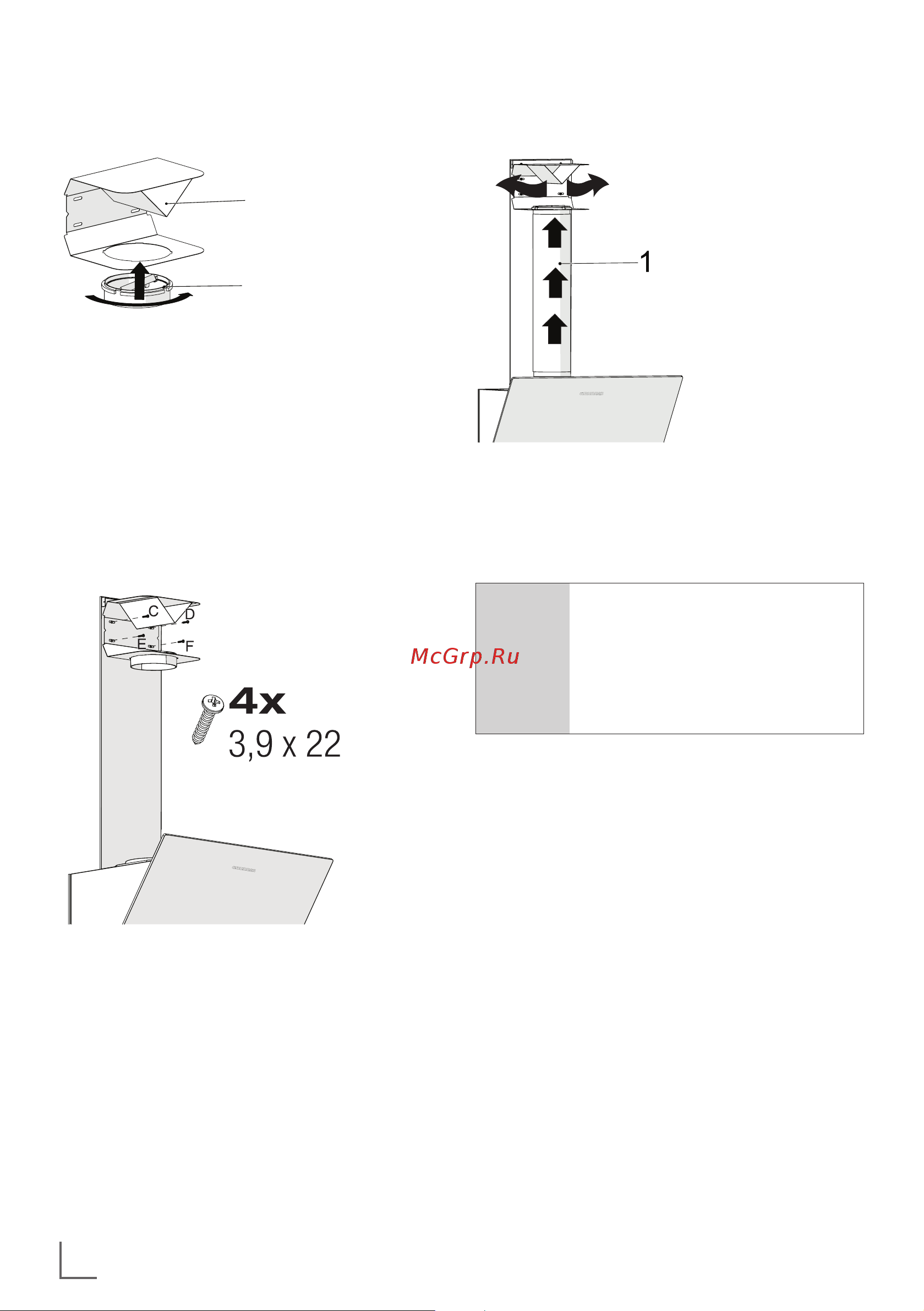

Fixez l'adaptateur de conduit de fumée en
plastique, qui est inclus dans l'emballage,
dans la direction du déflecteur d'air. Ver-
rouillez l'adaptateur de conduit de fumée en
le tournant dans le sens de la flèche (figure
14).
1- Déflecteur d'air
2- Conduit en Plastique
1
2
(Figure 14)
(Fig. 15)
Assemblez le groupe de déflecteurs d'air avec
des vis 3,9 x 22 à partir des points C, D, E, F
que vous avez déjà préparés (figure 15).
(Fig. 16)
1- Tuyau de sortie d'air en aluminium
Faites le montage du tuyau de sortie d'air (fig-
ure 16).
Installez les plaques de la hotte (Page 14 /
Figure 9)
C
Vu que la torsion et le pliage
du tuyau en aluminium peuvent
causer la réduction de la puis-
sance d'aspiration de l'air, évitez
de les utiliser autant que possi-
ble.
