22
DEUTSCH

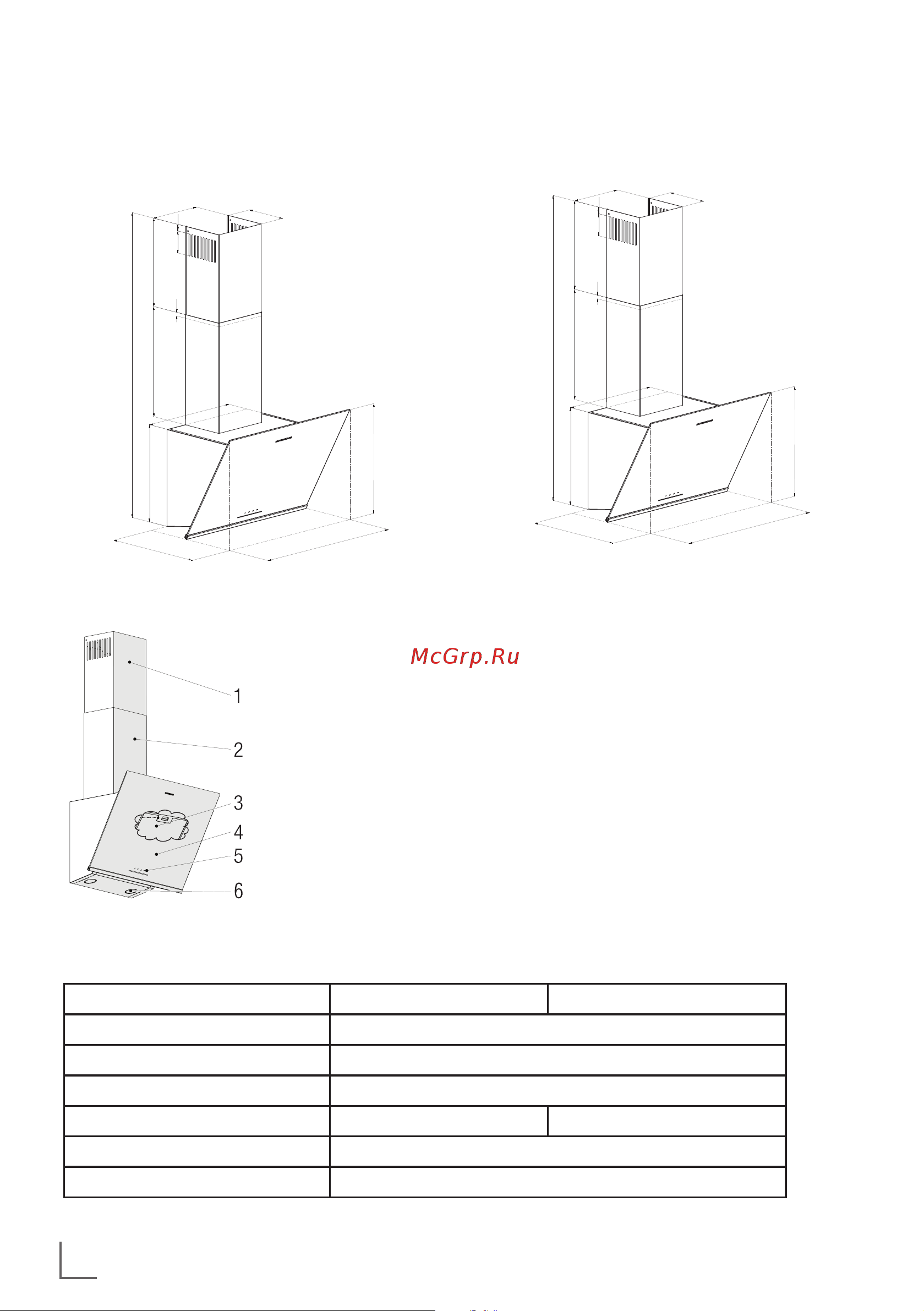

ALLGEMEINES ERSCHEINUNGSBILD
____________________
Übersicht
Technische Daten
1. Innerer Abluftkanal
2. Äußerer Abluftkanal
3. Aluminium Oil Filters (Behind Glass Cover)
4. Glasdeckel
5. Kontroll-Baugruppe
6. Lampe
(Abbildung 2)(Abbildung 1).
Modell: GDSP2460BC GDSP5460BC
Versorgungsspannung: 220-240V ~ 50 Hz
Lampenleistung 2 x 3 W
Motorleistung 210 W
Fließrate (m³/h) – 3. Stufe 631 m³/h 623 m³/h
Isolationsklasse des Motors Klasse F
Isolationsklasse Klasse I
596
414
411
350
395
80 25
Min:750 Max:1130
213
166.5
380
20
400
896
414
411
350
690
80 25
Min:750 Max:1130
261
250
380
20
400
GDSP2460BC
GDSP5460BC
