113
СРПСКИ
Уградња уређаја _______________________
Уградња аспиратора на
димњак
Пре него што започнете
уградњу димњака, обезбедите
електрични прикључак за
аспиратор. Гурните плоче
димњака око кућишта
аспиратора. Привидајте
димњак на причврсне плоче
димњака доступне на кабини
мотора. (Слика 12.)
Уградите димњак на причврсну
плочу димњака која је
причвршћена за зид с горњих
спољних ивица (Слика 12).
(Слика 12.)
У случају коришћења с карбонским
филтером, ваздушна преграда
испоручује се с вашим уређајем с
циљем ослобађања ваздуха који
се чисти карбонским филтером
из перфорираног простора на
димњаку. Монтирајте вазушну
преграду како је дато у наставку.
(Слика 13.)
Уградња ваздушне
преграде

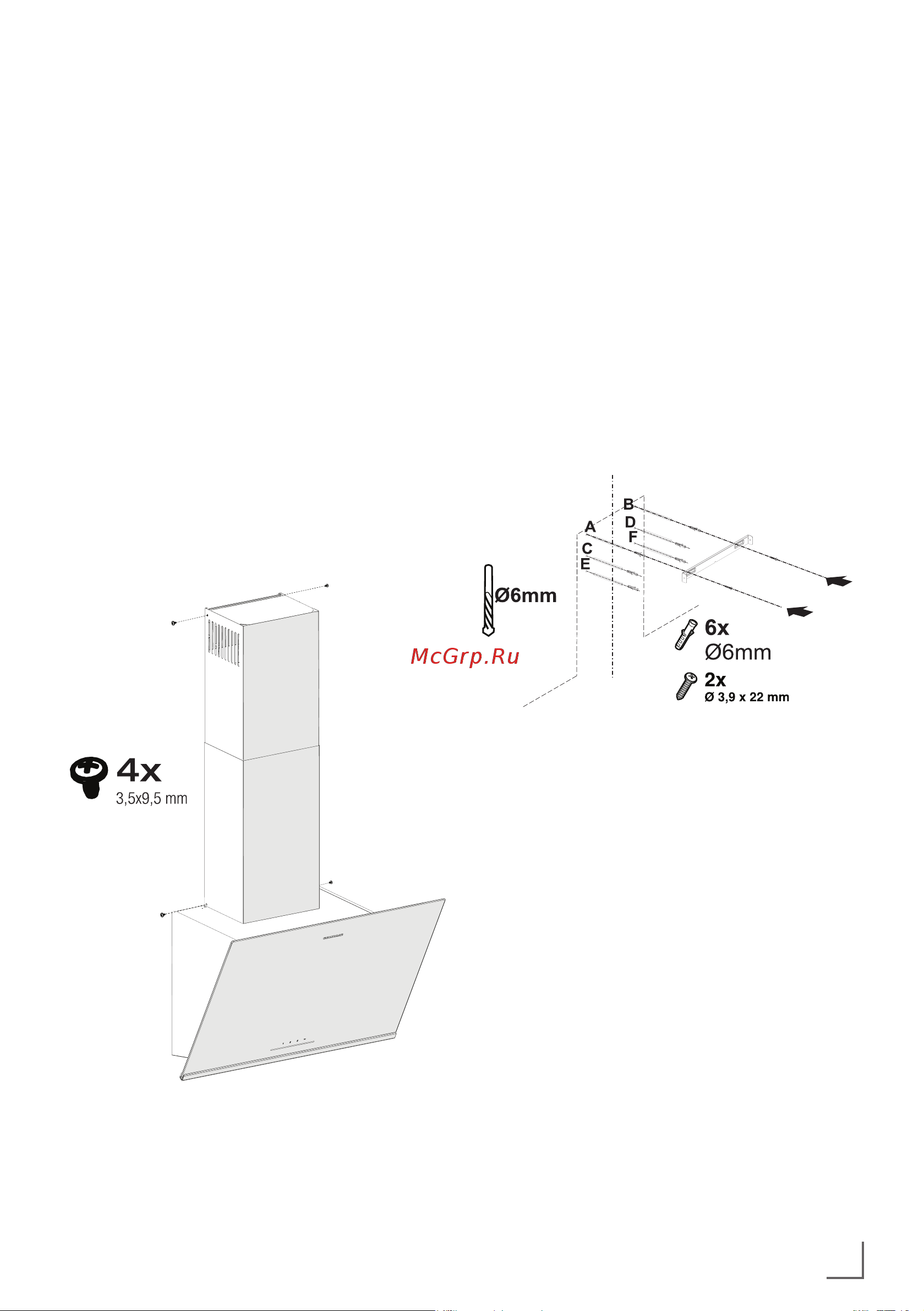

На средини плоче за прикључак на
димњак налази се језичак. Средњу
тачку тог језичка поставите на
линију која је нацртана вертикално
на зид. Поравнајте хоризонтално
и означите рупе на којима ће
се прикључна плоча монтирати
(Слика 13 / А, Б).
Избушите означене тачке
бушилицом од Ø6 mm и уметните
два пластична клипа од Ø6 mm у
избушене рупе (Слика 13 / А, Б).
Причврстите плочу прикључка
за димњак на зид вијцима 3,9x22
(Слика 13 / А, Б).
За монтажу ваздушне преграде,
