124
РУССКИЙ
ЭКСПЛУАТАЦИЯ УСТРОЙСТА
_________________

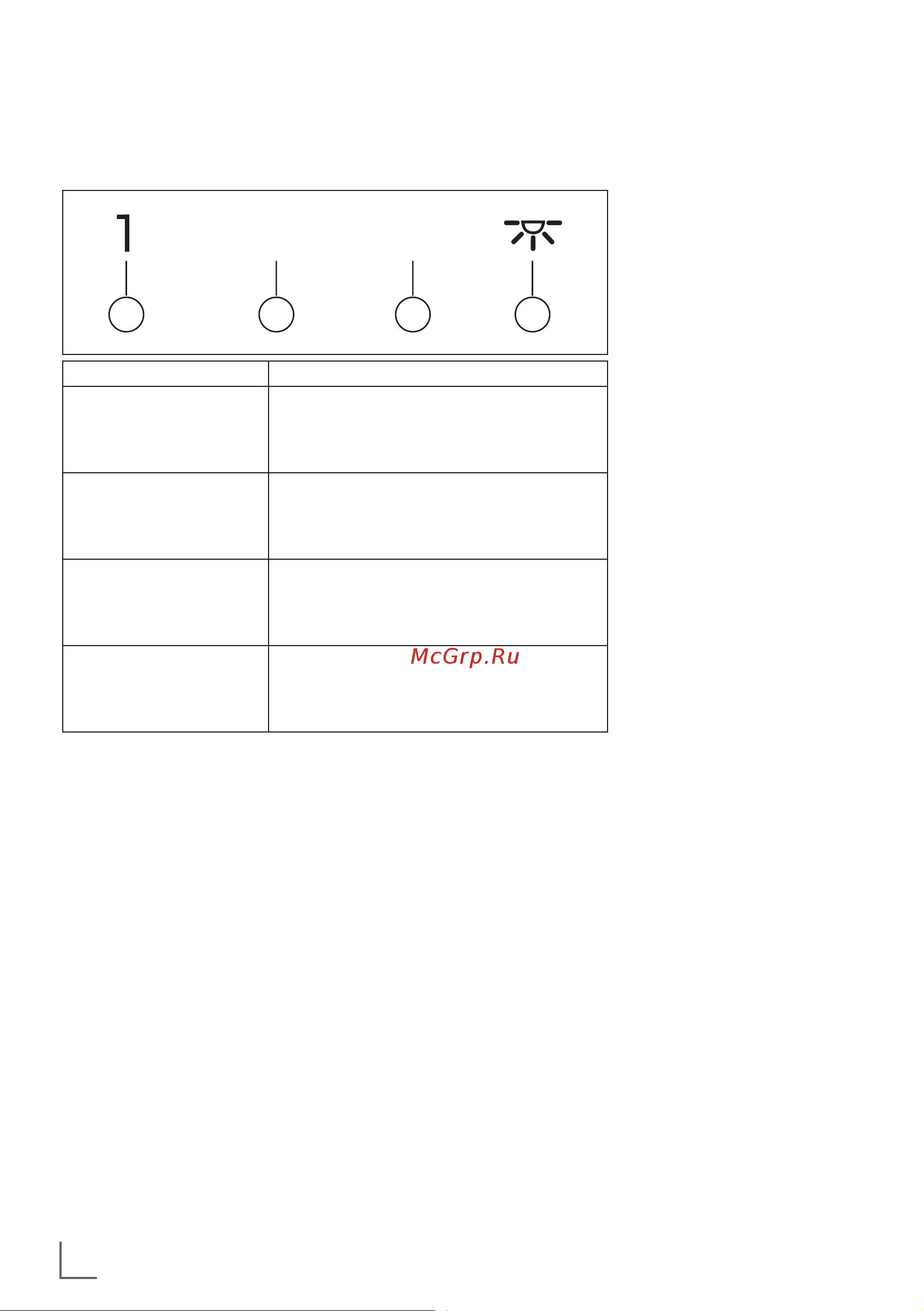

Управление Устройством
23
A B C D
КНОПКА НАЗНАЧЕНИЕ
(A) : 1. Кнопка
ступени
Включает прибор на 1-й скорости.
При повторном нажатии этой кнопки
для выключения прибора уровень
скорости экрана отключается.
(B) : 2. Кнопка
ступени
Включает прибор на 2-й скорости.
При повторном нажатии этой кнопки
для выключения прибора уровень
скорости экрана отключается.
(C) : Кнопка 3-й
ступени
Включает прибор на 3-й скорости.
При повторном нажатии этой кнопки
для выключения прибора уровень
скорости экрана отключается.
(D) : Вкл / Выкл
освещения
Вы можете осветить зону
приготовления, нажав эту кнопку.
При повторном нажатии данной
кнопки лампа выключается.
Энергоэффективное
использование
■ При использовании вытяжки для
экономии электроэнергии устанав
-
ливайте скорость в соответствии с
интенсивностью образования пара
или запаха.
■ В обычных условиях исполь-
зуйте низкие скорости (1-2), а
при интенсивном образовании
пара и запаха – высокую (3).
■ * Лампы на вытяжке предназна-
чены для освещения места го-
товки.
Их использование для освещения
помещения приведет к чрезмерно-
му потреблению электроэнергии и
будет недостаточным.
Эксплуатация вытяжки
■ В вытяжке имеется мотор, рабо-
тающий на разных скоростях.
■ Для лучшей производительности
мы рекомендуем использовать
низкие скорости в нормальных
условиях и высокие скорости в
случае сильного запаха и интен-
сивного пара.
■ Вы можете запустить прибор,
нажав кнопку желаемой скоро-
сти. (A, B, C)
■ Вы можете осветить зону приго-
товления, нажав на лампу (D).
