85
ROMÂNĂ

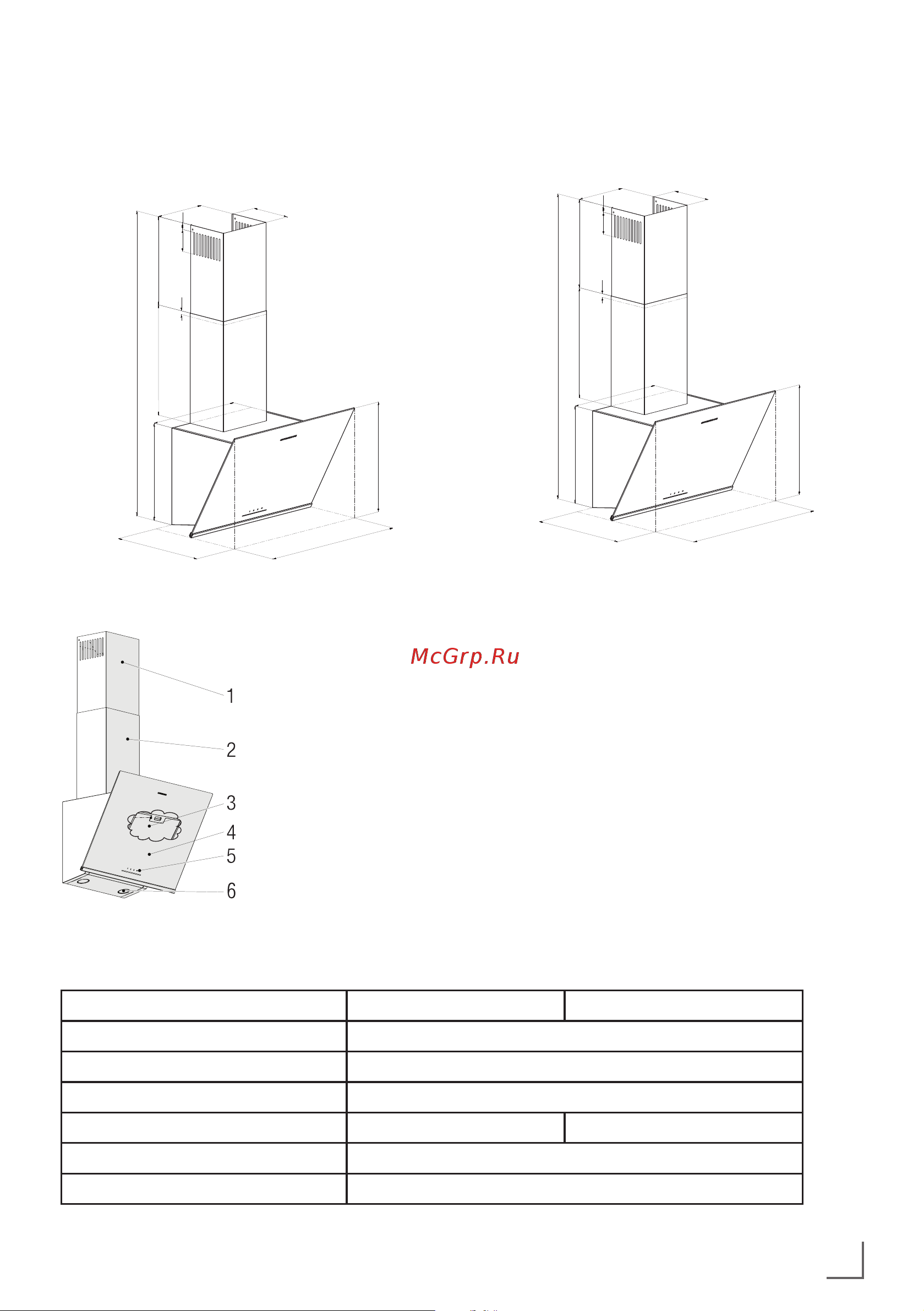

ASPECT GENERAL
______________________________
Prezentare generală
Date tehnice
1. Tub de evacuare intern
2. Tub de evacuare extern
3. Filtre de ulei din aluminiu (în spatele capa-
cului de sticlă)
4. Capac de sticlă
5. Ansamblu de control
6. Lampă
(Figura 2)(Figura 1).
Model GDSP2460BC GDSP5460BC
Tensiune alimentare 220-240V ~ 50 Hz
Alimentare lampă 2 x 3 W
Putere motor 210 W
Debit (m³/h) – 3. Nivel 631 m³/h 623 m³/h
Clasa de izolație motor Clasa F
Clasa de izolație Clasa I
596
414
411
350
395
80 25
Min:750 Max:1130
213
166.5
380
20
400
896
414
411
350
690
80 25
Min:750 Max:1130
261
250
380
20
400
GDSP2460BC
GDSP5460BC
