104
СРПСКИ
Рад уређаја ___________________________

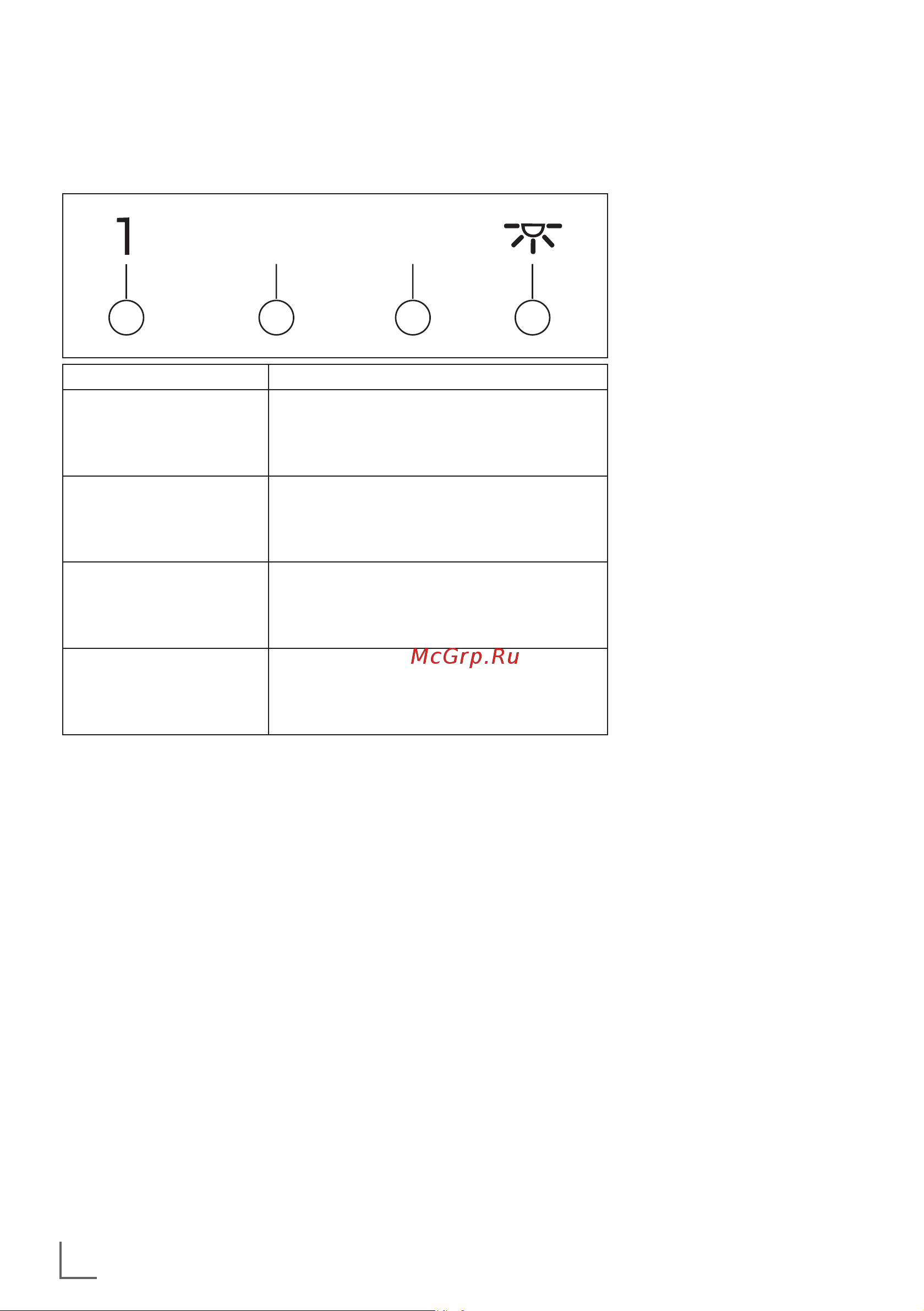

Контрола уређаја
23
A B C D
ТИПКА ФУНКЦИЈА
(A) : 1. Дугме за фазу
Управља уређајем у 1. брзини. Кад
поновно притиснете ово дугме за
искључивање уређаја, искључује се
степен брзине на екрану.
(B) : 2. Дугме за фазу
Управља уређајем у 2. брзини. Кад
поновно притиснете ово дугме за
искључивање уређаја, искључује се
степен брзине на екрану.
(C) : Дугме za 3. фазу
Управља уређајем у 3. брзини. Кад
поновно притиснете ово дугме за
искључивање уређаја, искључује се
степен брзине на екрану.
(D) : Укључено/
Искључено светло
Можете осветлити површину за
кување притиском на ову типку.
Поновно притисните типку да бисте
искључили лампицу.
Коришћење уз уштеду
енергије
Кад користите уређај, подесите
поставке брзине према
интензитету паре и мириса, да
бисте уштедели енергију.
• Користите ниске брзине (1-2) у
нормалним условима, а велике
брзине (3) за интензиван мирис
и испаравање.
• * Лампице на аспиратору су
постављене за осветљавање
подручја кувања.
Њихова употреба за осветљење
околног простора узроковаће
непотребне трошкове енергије и
недовољно осветљење.
Руковање аспиратором
• Ваш уређај има мотор с
различитим брзинама.
• За бољи учинак препоручујемо
употребу ниских брзина у
нормалним условима и велике
брзине у случају јаких мириса и
интензивне паре.
• Уређај можете покренути
притиском на типку за
подешавање жељене брзине.
(A, B, C)
• Подручје за кување можете
осветлити притиском на лампицу
(Д).
