75
POLSKI

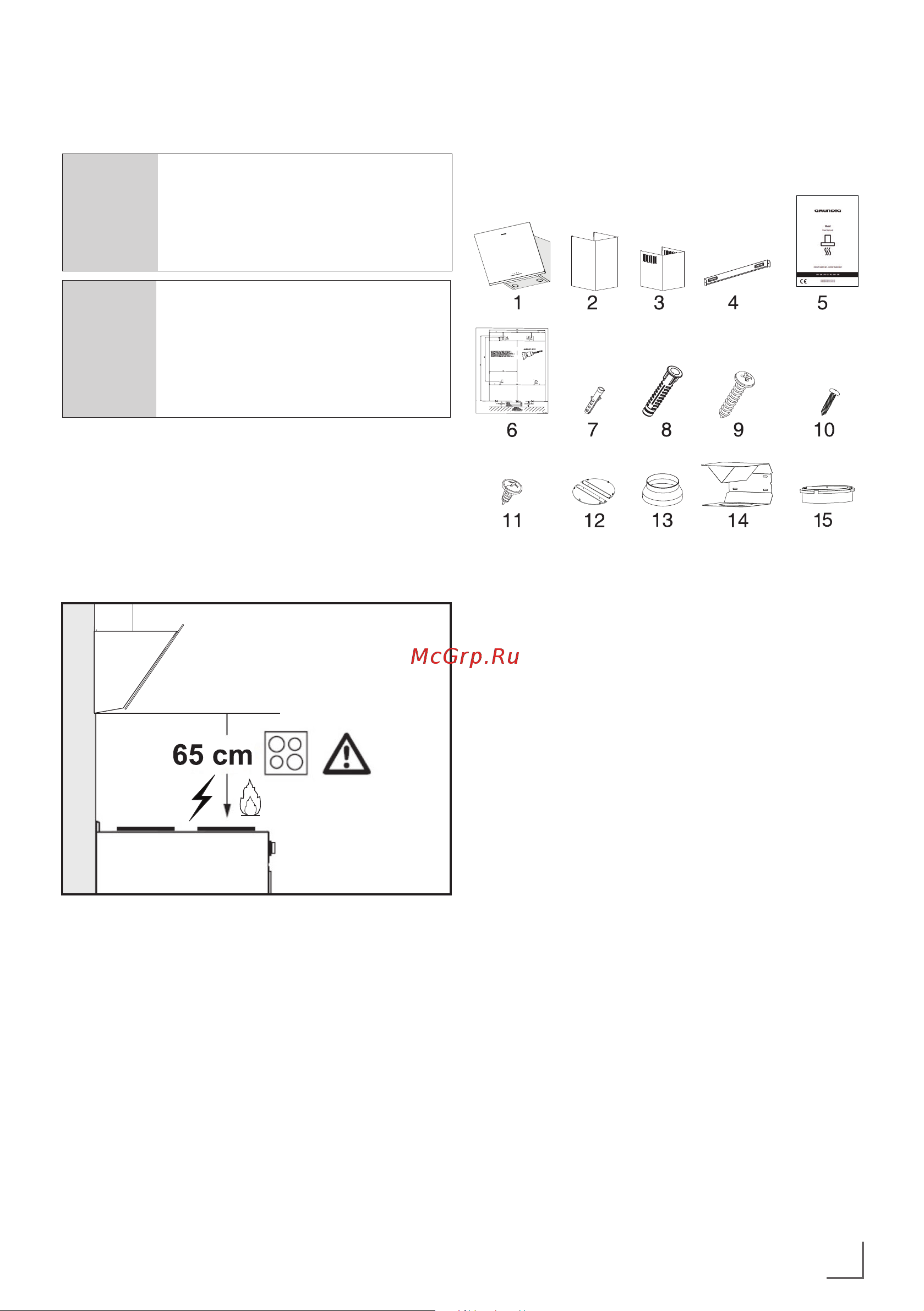

Akcesoria instalacyjne
1. Produkt
2. Wewnętrzny kanał spalinowy
3. Zewnętrzny przewód kominowy
4. Płyta przyłączeniowa przewodu komi-
nowego
5. Instrukcja obsługi
6. Wzór montażu
7. 2 plastikowe kołki Ø6mm
8. 4 plastikowe kołki Ø8mm
9. 4 wkręty do ściany 4,8x50
10. 2 wkręty do mocowania płyty
przyłączeniowej przewodu komi-
nowego 3,9x22
11. 4 wkręty do mocowania do przewodu
kominowego 3,5x9,5
12. Zacisk montażowy
13. Plastikowy adapter do przewodu
kominowego 150/120mm
14. Nawiewka powietrza
15. Łącznik plastikowy (rozdzielacz pow-
ietrza)
Informacje wymagane, aby lokalizacja
była odpowiednia do montażu okapu, po-
dano poniżej.
INSTALACJA URZĄDZENIA
_________________________
Pozycja urządzenia
■ Przed montażem należy wziąć pod
uwagę odległość między kuchenką a
okapem kuchennym. Odległość ta pow-
inna wynosić 65cm (rys. 6).
■ W przypadku kuchenek gazowych
odległość należy zmierzyć od powier-
zchni rusztu
■ lub od szklanej powierzchni kuchenek
elektrycznych.
A
OSTRZEŻENIE!
Przed rozpoczęciem instalacji
przeczytaj informacje dotyczące
bezpieczeństwa w instrukcji obsługi.
A
OSTRZEŻENIE!
Niezainstalowanie za pomocą
śrub i stabilizatorów zgodnie
z niniejszą instrukcją może
spowodować porażenie prądem.
Aby zainstalować okap, skontaktuj się z
najbliższym autoryzowanym serwisem.
Obowiązkiem klienta jest przygotowanie
lokalizacji i instalacji elektrycznej okapu.
(Rys. 6)
