125
РУССКИЙ
ЭКСПЛУАТАЦИЯ УСТРОЙСТА
_________________
Автоматическая оста-
новка
В вашем приборе есть функция
автоматической остановки, кото-
рая позволяет ему проветривать
еще немного и удалять нежела-
тельные запахи и пар из окружа-
ющей среды, а также автоматиче-
ски выключаться после заверше-
ния приготовления. Чтобы вклю-
чить функцию автоматической
остановки, нажмите кнопку любой
ступени скорости (A, B, C) на па-
нели управления и удерживайте
более 2 секунд, после этого акти-
вируется функция 15-минутного
таймера. Когда функция автома-
тической остановки активна, на-
жатие той же кнопки скорости от-
ключает функцию автоматической
остановки, и двигатель устройства
останавливается. Эта функция
отключается при переключении
между различными ступенями
скорости.
Если вы хотите, чтобы прибор
останавливался автоматически,
вам необходимо снова включить
функцию автоматической оста-
новки.
Лампочка
Мощность
лампочки (Вт)
3
Держатель /
Гнездо
GZ 10
Напряжение
лампочки (В)
220 - 240
Размер (мм) 53 x 50
Код ILCOS DR/F3-220-240-
GZ10-50-53

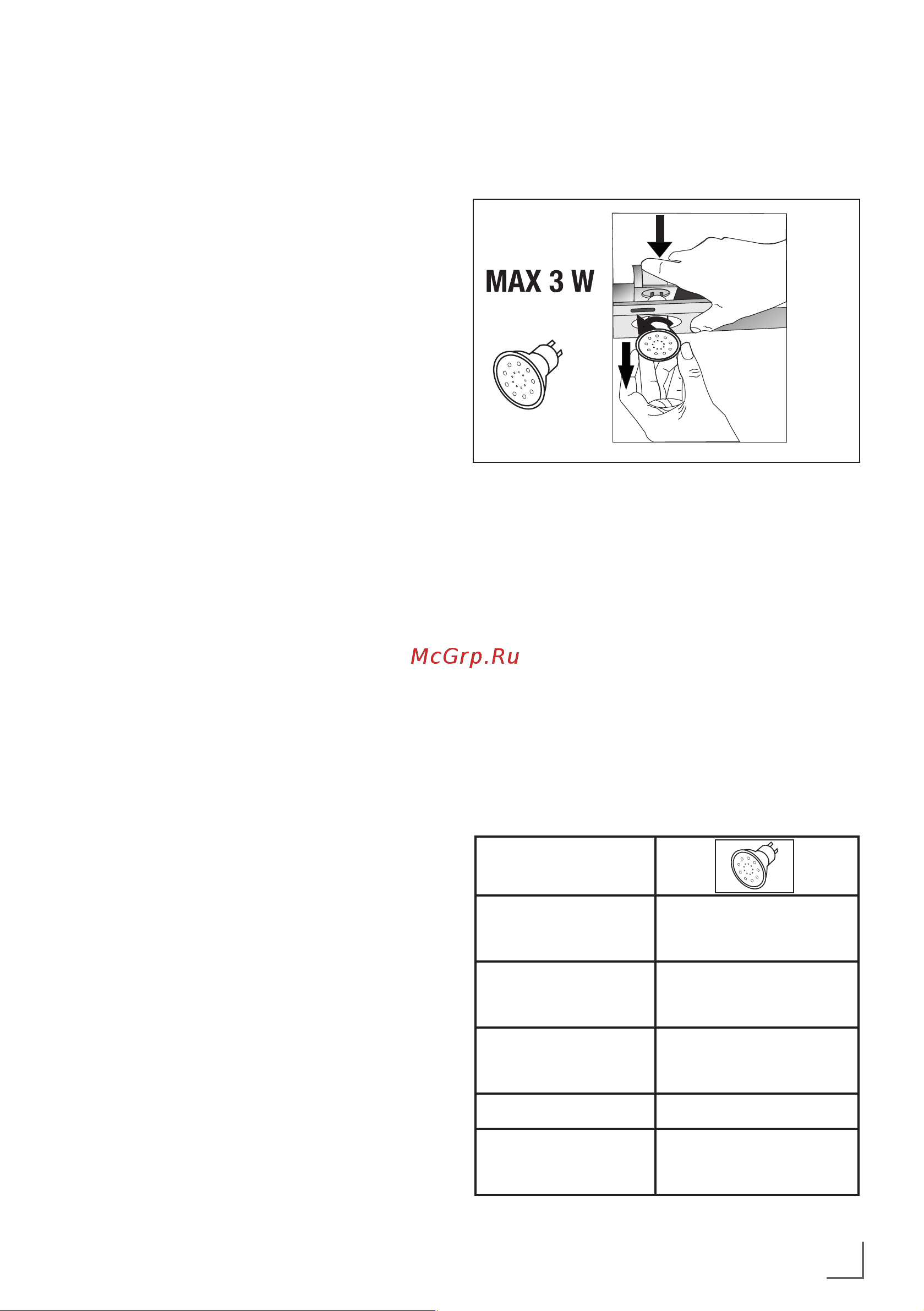

Замена лампы
(Рисунок 3)
Выполните электрические под-
ключения устройства. В вашем
приборе используется точечная
светодиодная лампа мощностью
3 Вт. Для замены ламп нажмите
на держатель вниз, поверните его
против часовой стрелки и выта-
щите его. Выполните описанную
выше операцию в обратном по-
рядке, чтобы установить новые
лампы (Рисунок 3).
