123
РУССКИЙ

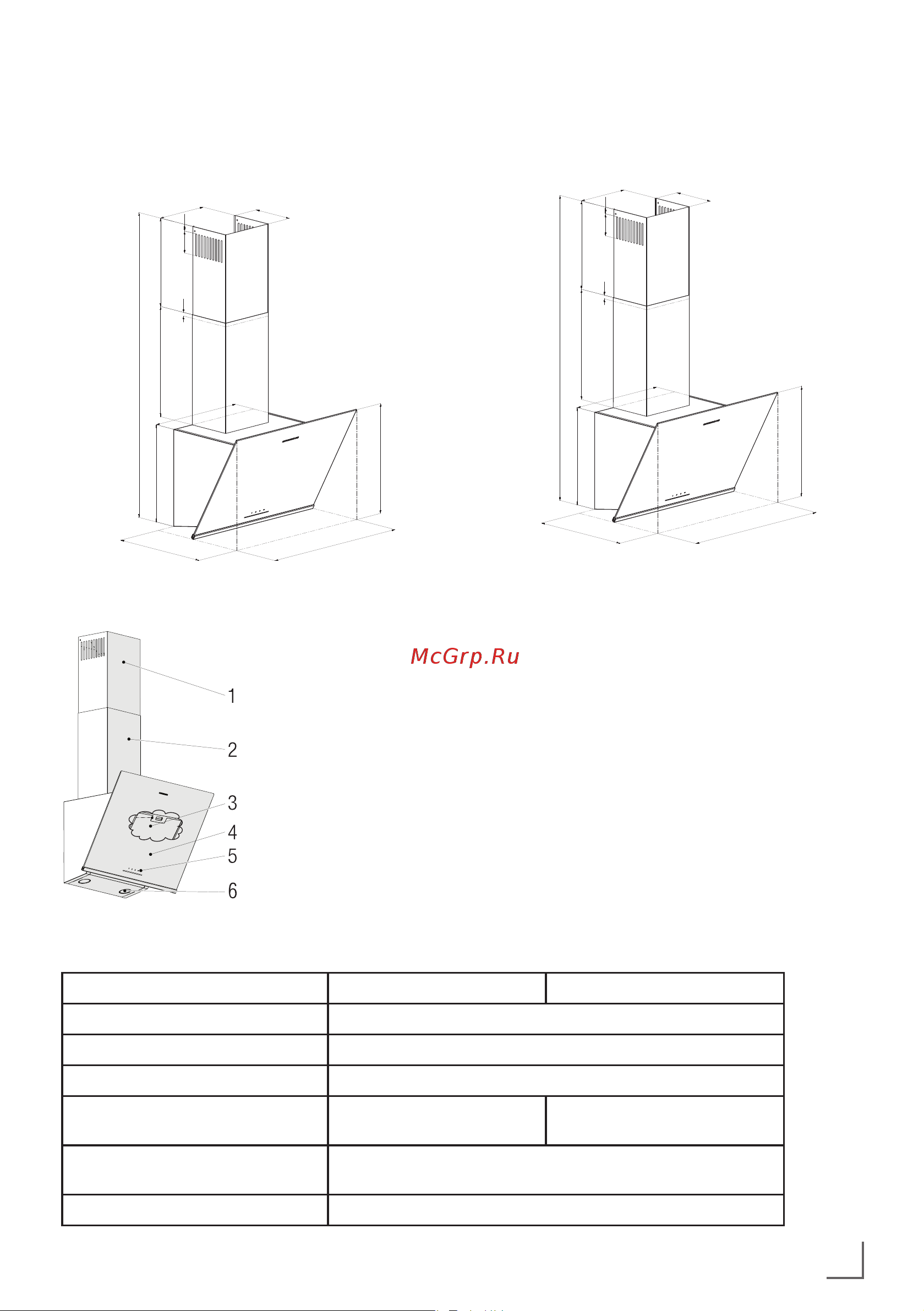

ОБЩИЙ ВИД
_____________________________
596
414
411
350
395
80 25
Min:750 Max:1130
213
166.5
380
20
400
1. Внутренний дымоход
2. Внешний дымоход
3. Алюминиевый жировой фильтр
(За стеклянной крышкой)
4. Стеклянная крышка
5. Панель управления
6. Освещение
(Рисунок 2)(Рисунок 1).
896
414
411
350
690
80 25
Min:750 Max:1130
261
250
380
20
400
GDSP2460BC
GDSP5460BC
Модель GDSP2460BC GDSP5460BC
Напряжение питания 220-240 В / 50 Гц
Мощность лампы 2 х 3 Вт
Мощность двигателя 210 W
Поток (м³ / ч) - 3. Уро-
вень
631 м³/ч 623 м³/ч
Класс изоляции мото-
ра
Класс F
Класс изоляции Класс 1
Краткое описание
Технические данные
