27
DEUTSCH

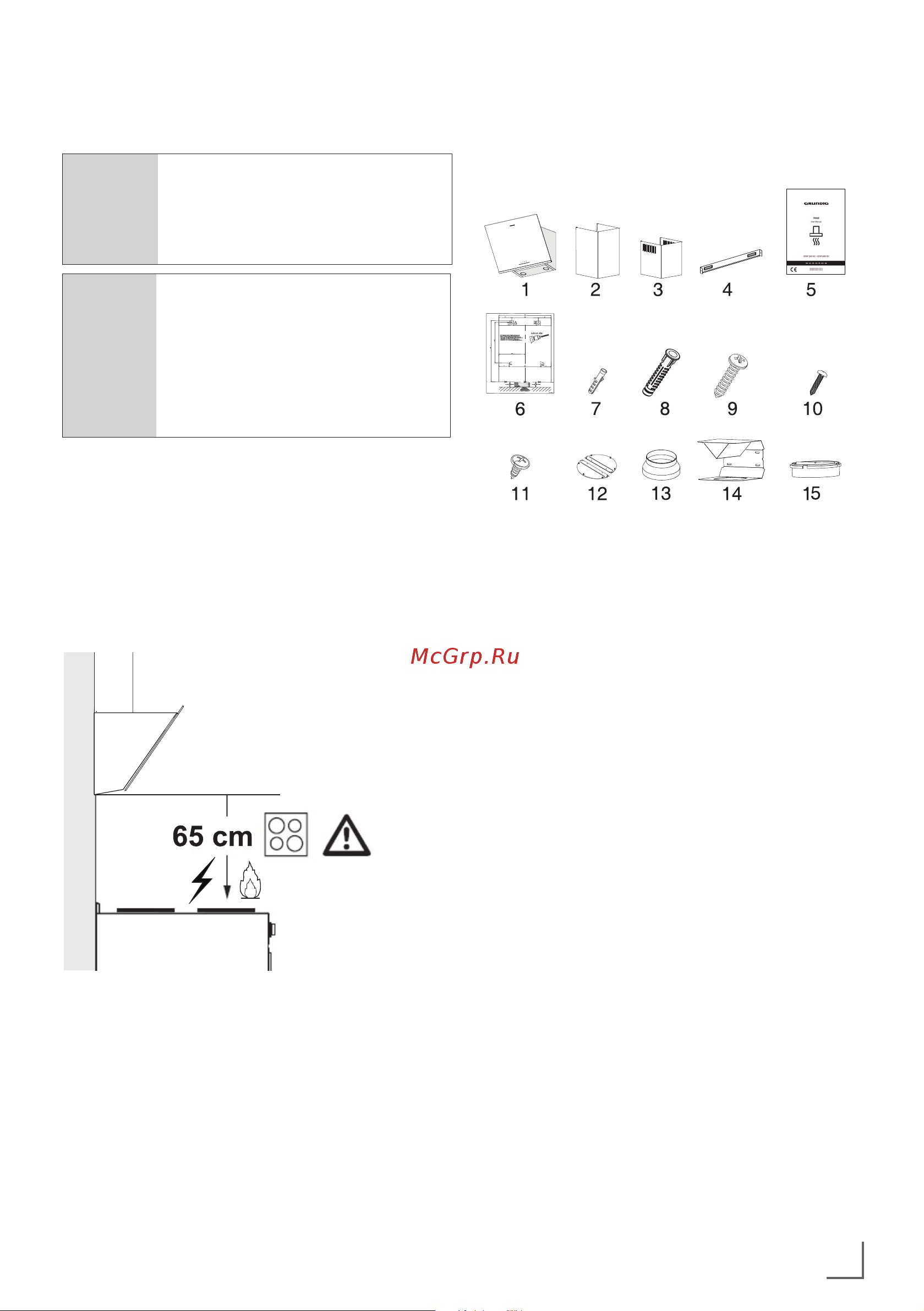

Positionierung des Geräts
■ Der Abstand zwischen dem Herd und
der Abzugshaube muss vor der Montage
berücksichtigt werden. Dieser Abstand
sollte 65 cm betragen (Abbildung 6).
■ Der Abstand muss bei Gasherden von
der Oberfläche des Rostes,
■ bei Elektroherden von der Oberfläche
des Glases gemessen werden.
Installations-Zubehör
1. Produkt
2. Innerer Abluftkanal
3. Äußerer Abluftkanal
4. Verbindungsplatte des Abluftkanals
5. Benutzerhandbuch
6. Montageschema
7. 2x Ø6mm Kunststoff-Dübel
8. 4x Ø8mm Kunststoffdübel
9. 4x 4.8x50 Schraube für die Wandmontage
10. 2x 3,9x22 Schraube für Verbindungsplatte
des Rauchabzugs
11. 4x 3.5x9.5 Verbindungschrauben für
Abluftkanal
12. Schornsteinschelle aus
13. 150/120 mm Kunststoff-Abluftkanal
Adapter
14. Luftleitblech
15. Kunststoffadapter (Luftumlenker)
Die Informationen, die erforderlich sind, um den
Standort für die Installation der Abzugshaube
geeignet zu machen, sind nachstehend auf
-
geführt.
Wandmontage
• Die Wand muss eben und gerade sein
sowie über ausreichende Tragkraft
verfügen.
• Die Tiefe der Bohrung muss der
INSTALLATION DES GERÄTS
_________________________
A
WARNUNG!
Lesen Sie vor Beginn der Installation
die Sicherheitshinweise im Benut-
zerhandbuch.
A
WARNUNG!
Wird die Installation mit Schrauben
und Stabilisatoren nicht in Überein-
stimmung mit diesen Anweisungen
durchgeführt, kann dies zu einem
elektrischen Schlag führen.
Für die Installation der Abzugshaube wenden Sie sich
bitte an den nächstgelegenen autorisierten Service.
Es liegt in der Verantwortung des Kunden, den
Standort und die elektrische Installation der
Abzugshaube vorzubereiten.
(Abbildung 6)
