55
ESPAÑOL

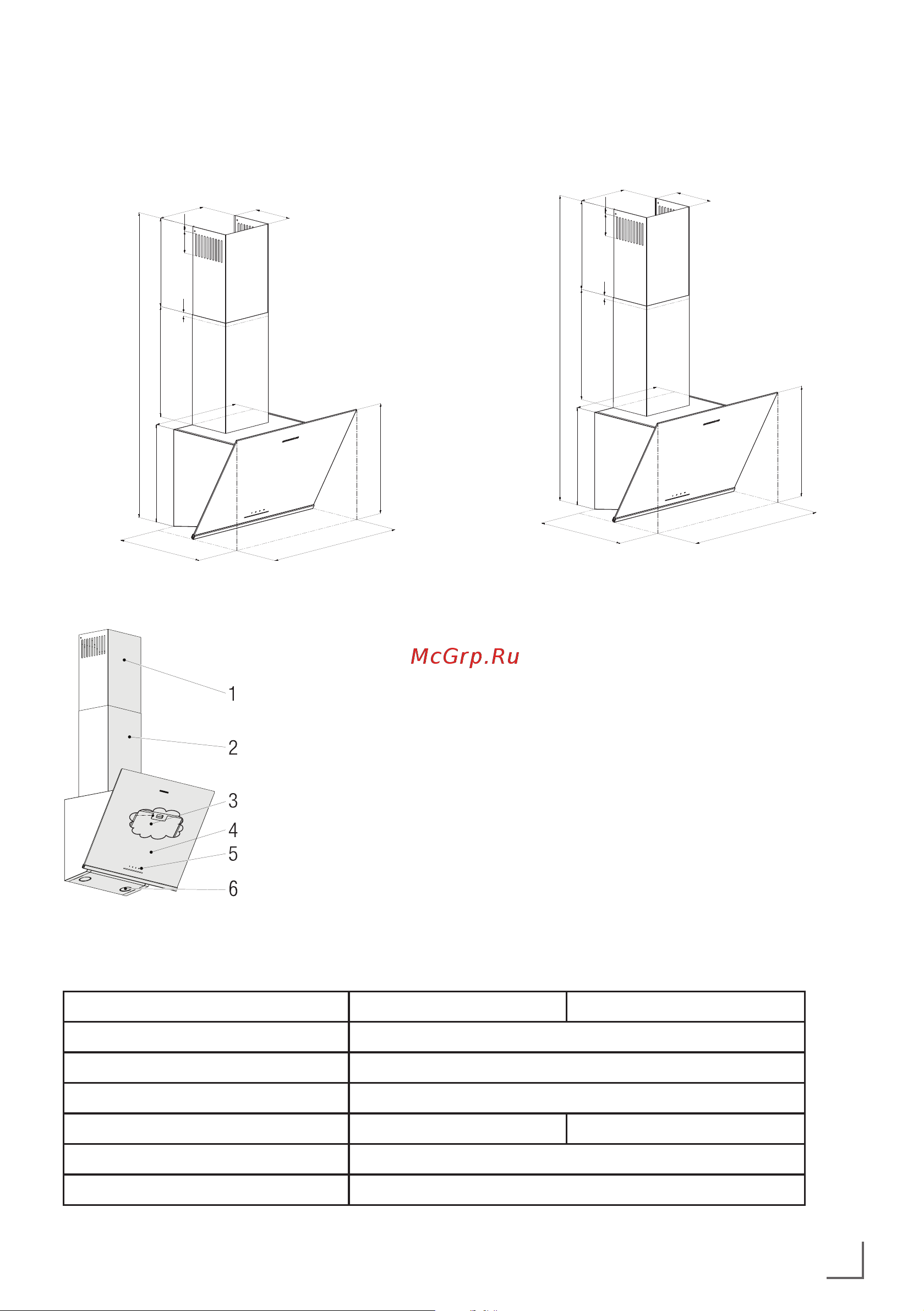

APARIENCIA GENERAL
___________________________
Visión de conjunto
Datos técnicos
1. Conducto interno
2. Conducto exterior
3. Filtros de aceite de aluminio
(Detrás de la cubierta de vidrio)
4. Cubierta de vidrio
5. Montaje de control
6. Lámpara
(Imagen 2)(Imagen 1).
Modelo GDSP2460BC GDSP5460BC
Tensión de alimentación 220-240V ~ 50 Hz
Potencia de la bombilla 2 x 3 W
Potencia del motor 210 W
Caudal (m³/h) - 3. Nivel 631 m³/h 623 m³/h
Clase de aislamiento del motor Clase F
Clase de aislamiento Clase I
596
414
411
350
395
80 25
Min:750 Max:1130
213
166.5
380
20
400
896
414
411
350
690
80 25
Min:750 Max:1130
261
250
380
20
400
GDSP2460BC
GDSP5460BC
