132
РУССКИЙ
УСТАНОВКА ИЗДЕЛИЯ
______________________
Подключение к
дымоходу

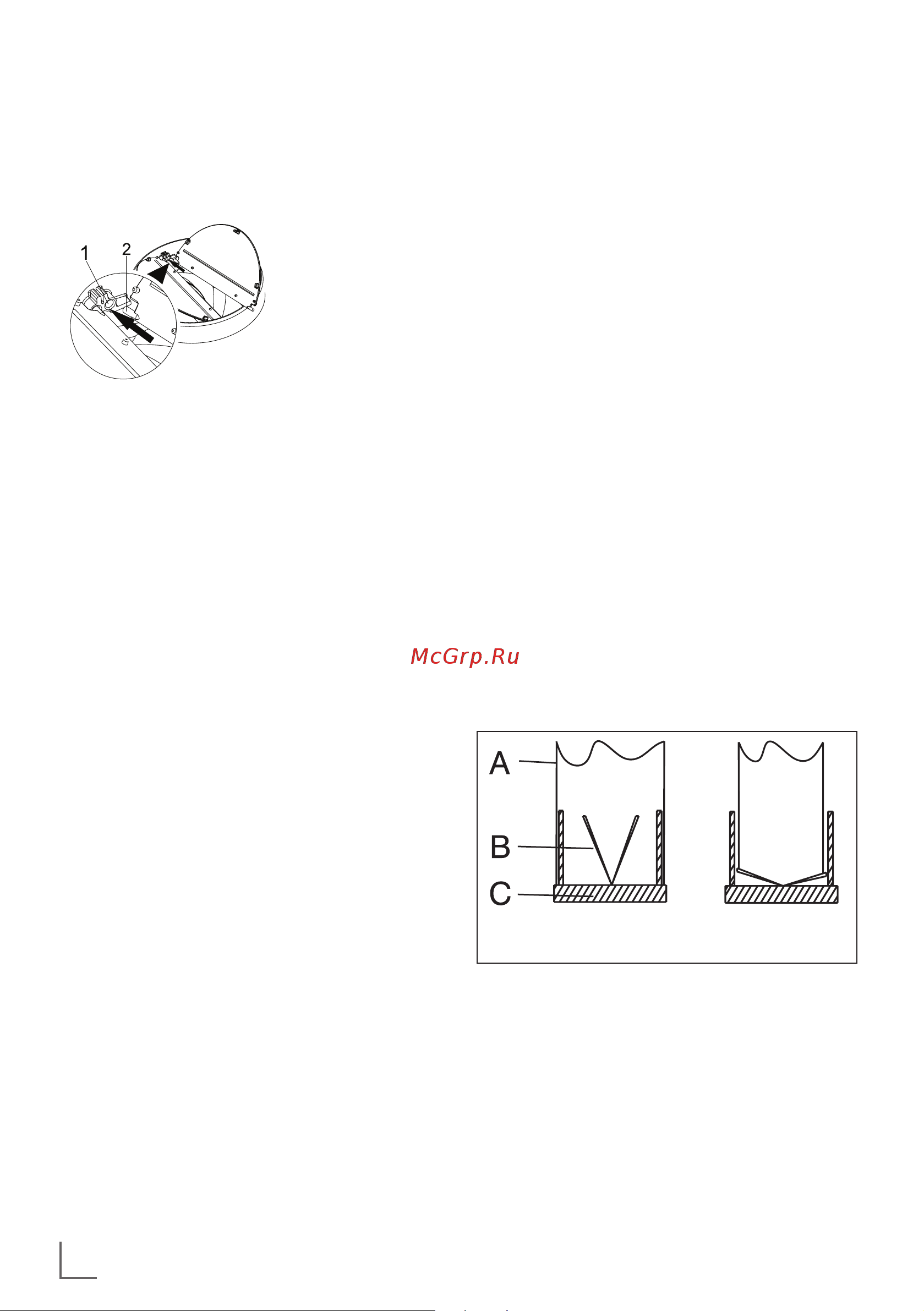

1- Гнездо с откидной крышкой
2- Заслонка
Вставьте пластиковый штифт (Ри-
сунок 10 / область № 2) в гнездо
для штифта на выхлопе двигателя
(Рисунок 10 / область № 1). Затем
слегка согните заслонку, чтобы
вставить другой штифт в заслонку,
и вставьте другой штифт в его
гнездо (Рисунок 10).
Если вы собираетесь использо-
вать пластиковый переходник для
дымохода Ø 120/150 мм, подсое-
дините один конец трубы к этому
переходнику, если вы не собирае-
тесь его использовать, к прямому
выходу на изделии. Подключите
другой конец трубы к дымоходу.
Убедитесь, что эти два соедине-
ния достаточно тугие, чтобы они
не выскочили, когда прибор будет
работать на полную мощность.
Убедитесь, что створки внутри
дымохода работают при затяжке
зажимом. Подсоедините соедини-
(Рисунок 11)
(Рисунок 10)
тельный канал дымохода за пре-
делами адаптера (Рисунок 11/a).
Если соединительный канал рас-
положен внутри адаптера, всасы-
вание воздуха не должно происхо-
дить, так как заслонка дымохода,
препятствующая возврату воз-
духа, будет оставаться закрытой
(Рисунок 11/b). Длина трубы, а так-
же количество колен трубы долж-
ны быть минимальными.
A : Труба выхода дымохода
B : Зажимы дымохода
C: Пластиковый дымоход
Клапаны закрыты, значит прибор
не работает, и предотвращают по-
падание внутрь возможного запа-
ха извне и пыли.
Ok Not Ok
(a) (b)
ОК Не ОК
