24
DEUTSCH
BEDIENUNG DES GERÄTES
__________________________
Beendigung des Garvorgangs automa-
tisch auszuschalten. Um die automatische
Abschaltfunktion zu aktivieren, drücken Sie
eine beliebige Geschwindigkeitsstufentaste
(A, B, C) auf dem Bedienfeld länger als 2
Sekunden; die 15-Minuten-Timerfunktion
muss aktiviert werden. Wenn die automa-
tische Abschaltfunktion aktiv ist, wird durch
Drücken der gleichen Geschwindigkeitstaste
die automatische Abschaltfunktion deaktiv-
iert und der Motor des Geräts angehalten.
Diese Funktion ist deaktiviert, wenn Sie zwis-
chen verschiedenen Geschwindigkeitsstufen
wechseln.
Wenn Sie möchten, dass das Gerät autom-
atisch stoppt, müssen Sie die automatische
Abschaltfunktion wieder aktivieren.

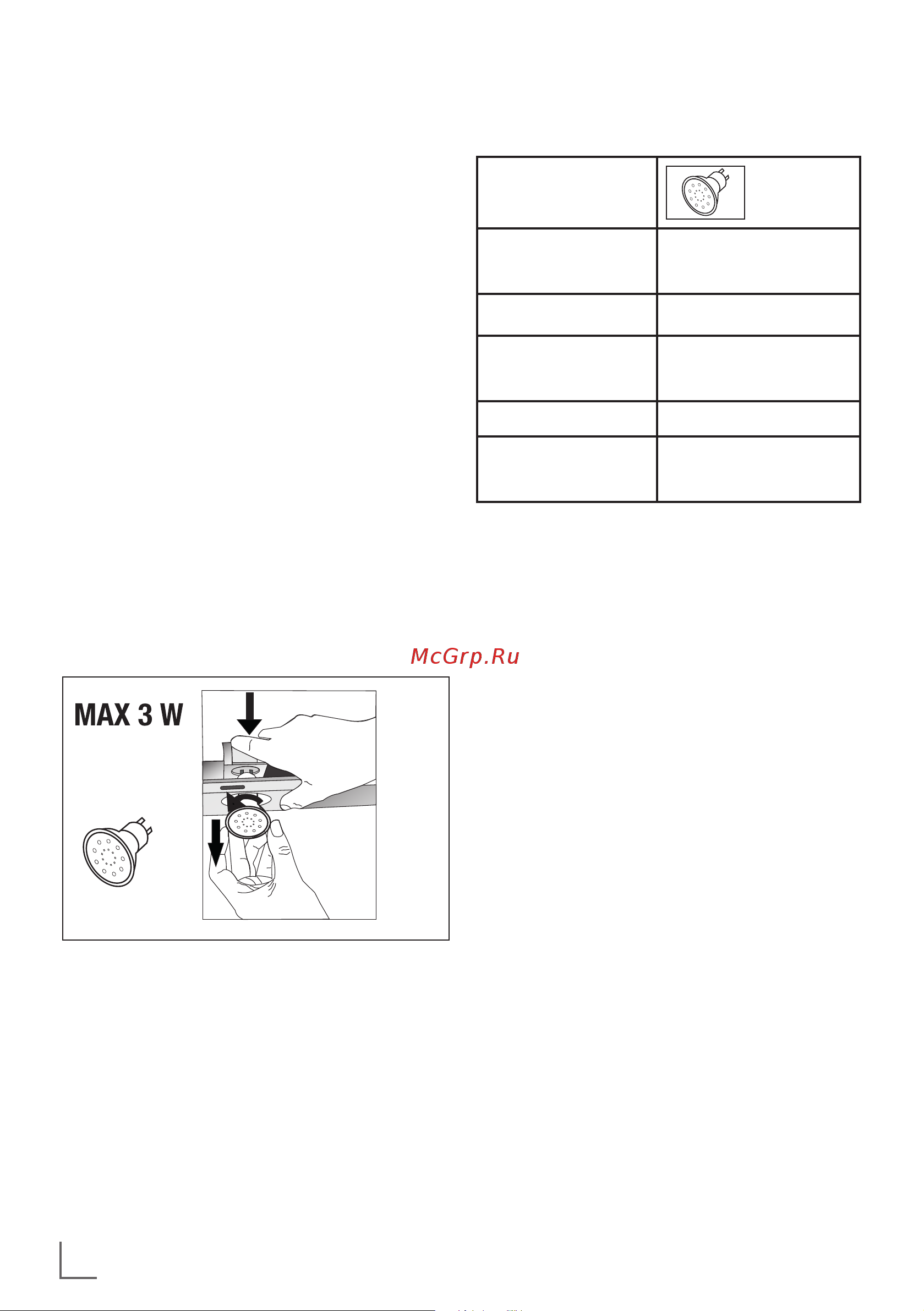

Leuchtmitteltausch
(Abbildung 3)
Stellen Sie die elektrischen Anschlüsse des
Geräts her. Ihr Gerät verwendet eine 3W
LED-Punktleuchte. Zum Auswechseln der
Lampen drücken Sie die Fassung von hint-
en nach unten, drehen Sie sie gegen den
Uhrzeigersinn und nehmen Sie sie nach unt-
en heraus. Wenden Sie den obigen Vorgang
in umgekehrter Reihenfolge an, um neue
Lampen einzubauen (Abbildung 3).
Glühbirne
Leistung der
Lampe (W)
3
Halter / Sockel GZ 10
Die Spannung der
Glühbirne (V)
220 - 240
Größe : (mm) 53 x 50
PIN-Code DR/F3-220-240-
GZ10-50-53
