126
РУССКИЙ

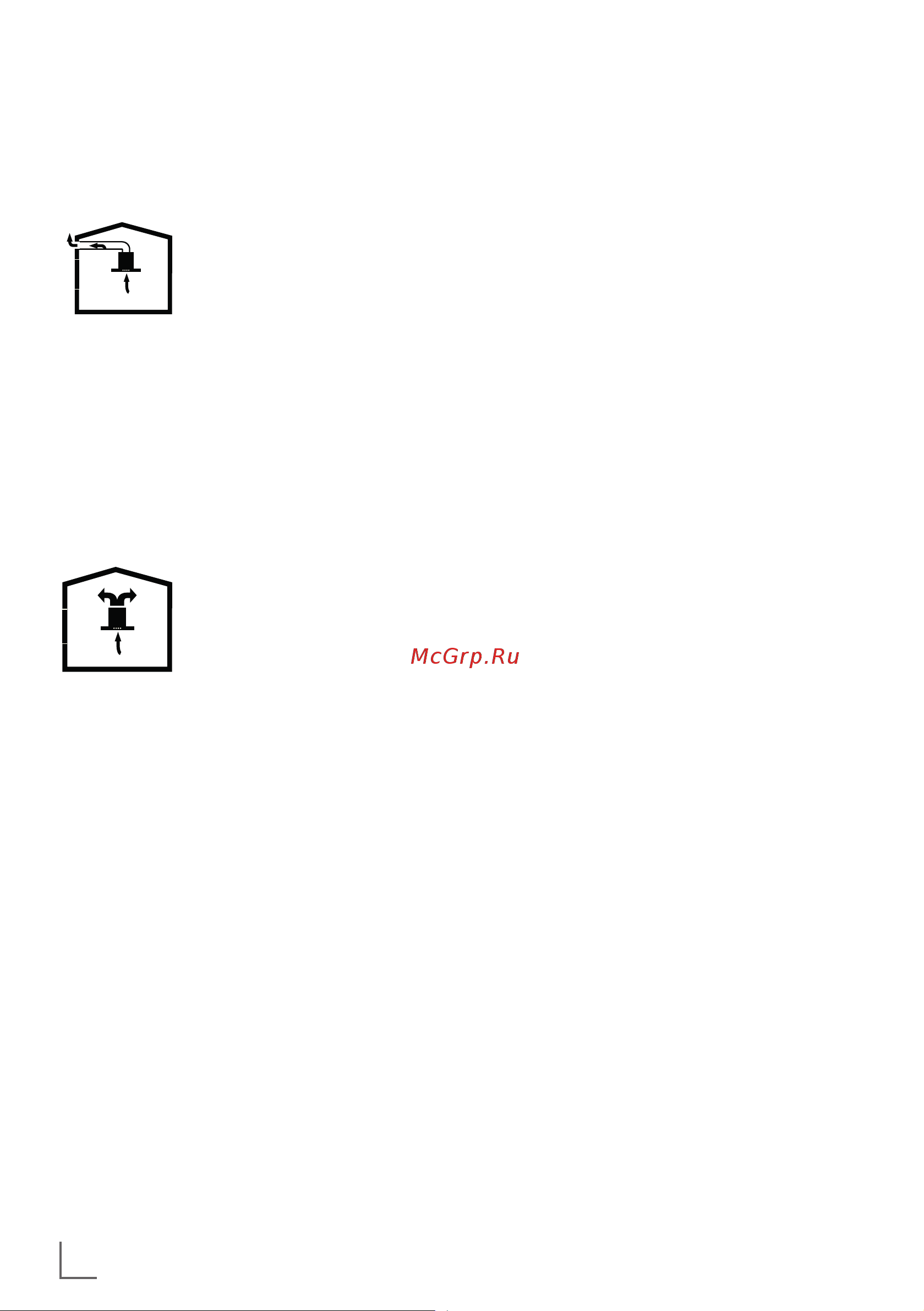

Работа с подключением
к дымоходу
■ Пар выводится
через дымоход, кото-
рый крепится к сое-
динительной головке
вытяжки.
■ Диаметр дымохода должен быть
таким же, как у соединитель-
ного кольца. В горизонтальном
положении труба должна иметь
небольшой наклон вверх (около
10º), чтобы воздух мог легко вы-
ходить из комнаты.
Работа без
подключения к
дымоходу
■ Воздух фильтруется
через угольный фильтр и рецир-
кулирует в помещении. Уголь-
ный фильтр применяется, когда
в доме нельзя использовать ды-
моход.
■ При использовании без дымо-
хода снимите заслонки внутри
переходника дымохода.
■ Снимите алюминиевый жировой
фильтр. Чтобы установить уголь-
ный фильтр, прикрепите фильтр
к выступам, центрируя его на
пластиковом элементе с обеих
сторон корпуса вентилятора.
Затяните, повернув вправо или
влево.
■ Заменить алюминиевый жиро-
вой фильтр.
ЭКСПЛУАТАЦИЯ УСТРОЙСТА
