111
СРПСКИ
Подешавање уређаја ___________________
Уградите 2 комада монтажних
вијака од 4,5x60 на тачке Ц и
Д с размаком од 5 mm између
главе вијка и зида (Слика 7).
Нацртајте средишну линију са
плафона вертикално на доњи
руб аспиратора ().
Залепите предложак за
постављање који се налази
унутар прибора на површину
на коју треба монтирати
аспиратор. При том поступку,
водите рачуна о висини на
којој ћете монтирати аспиратор
(Страна 12 / Слика 6).
На средини плоче за прикључак
на димњак налази се језичак.
Средњу тачку тог језичка
поставите на линију која је
нацртана вертикално на зид.
При том поступку, подесите
аспиратор према максималној
висини (Страна 8 / Слика 1).
Помоћу оловке означите рупе
на којима ће се монтирати
прикључна плоча димњака
(Слика 7/а).
Izbušite označene tačke bušilicom
od Ø6 mm i umetnite dva plastična
klipa od Ø6mm u izbušene rupe
(Slika 7/a). Уградите плочу за
прикључак на димњак на зид с
вијцима 3,9x22 (Слика 7/а).
Да бисте саставили кућиште
аспиратора, можете користити
бушилицу од Ø8 mm за бушење
тачака А, Б, Ц, Д на предлошку
за монтажу, и на ове тачке
уметнути пластичне клипове
димензија 4,8x50 mm. (Слика
7/b).

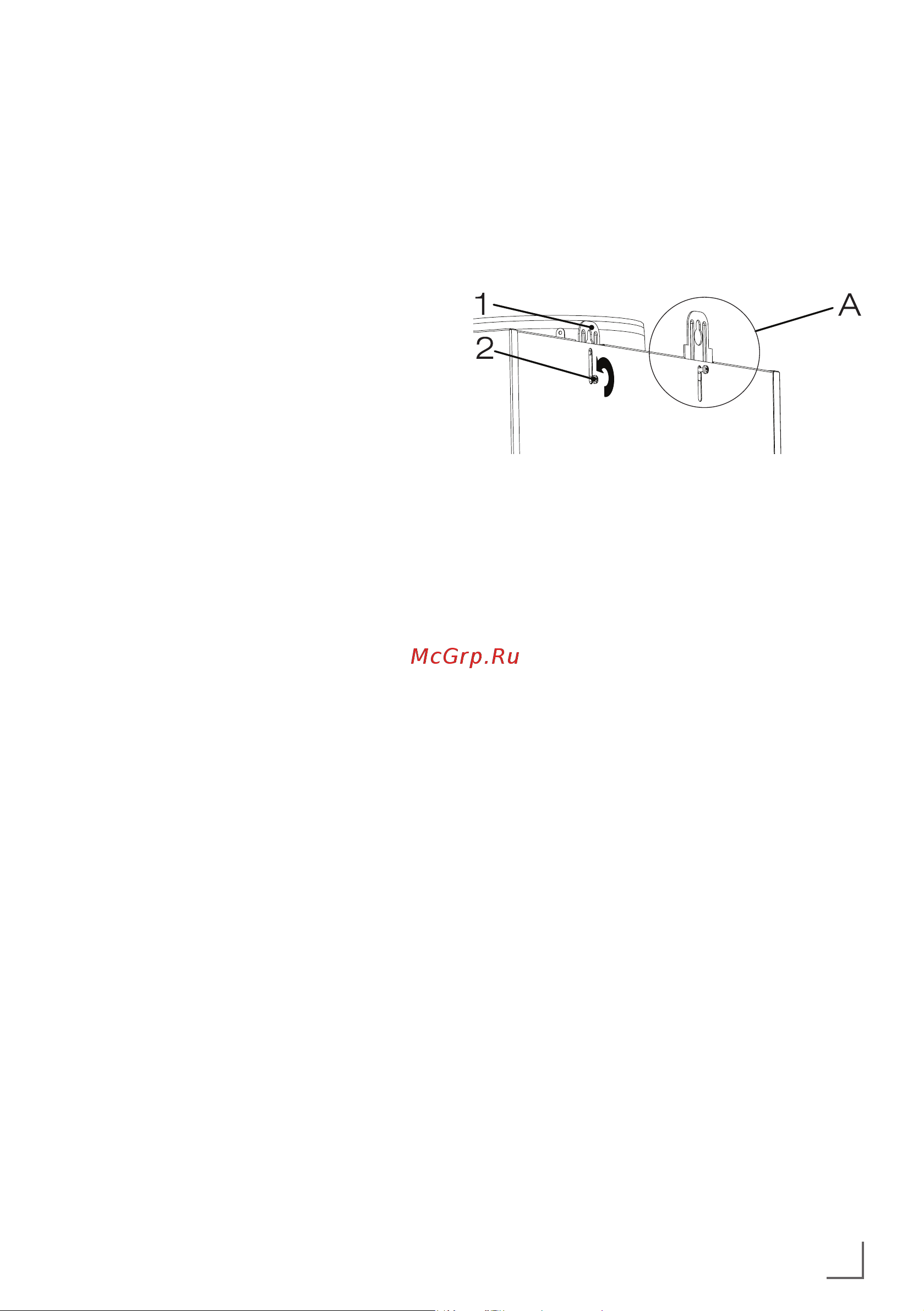

1. Висећа плоча
2. Вијак за причвршћивање
висеће плоче
Да бисте аспиратор уградили
на зид, отпустите вијке на
висећим плочама монтираним
на кабини мотора и повуците
их нагоре, а затим поново
причврстите (Слика 8 / А).
Укључите усисно стакло
аспиратора и уклоните
алуминијски филтер за масноћу
(Страна 11 / Слика 4).
(Слика 8.)
