114
СРПСКИ
Уградња уређаја _______________________

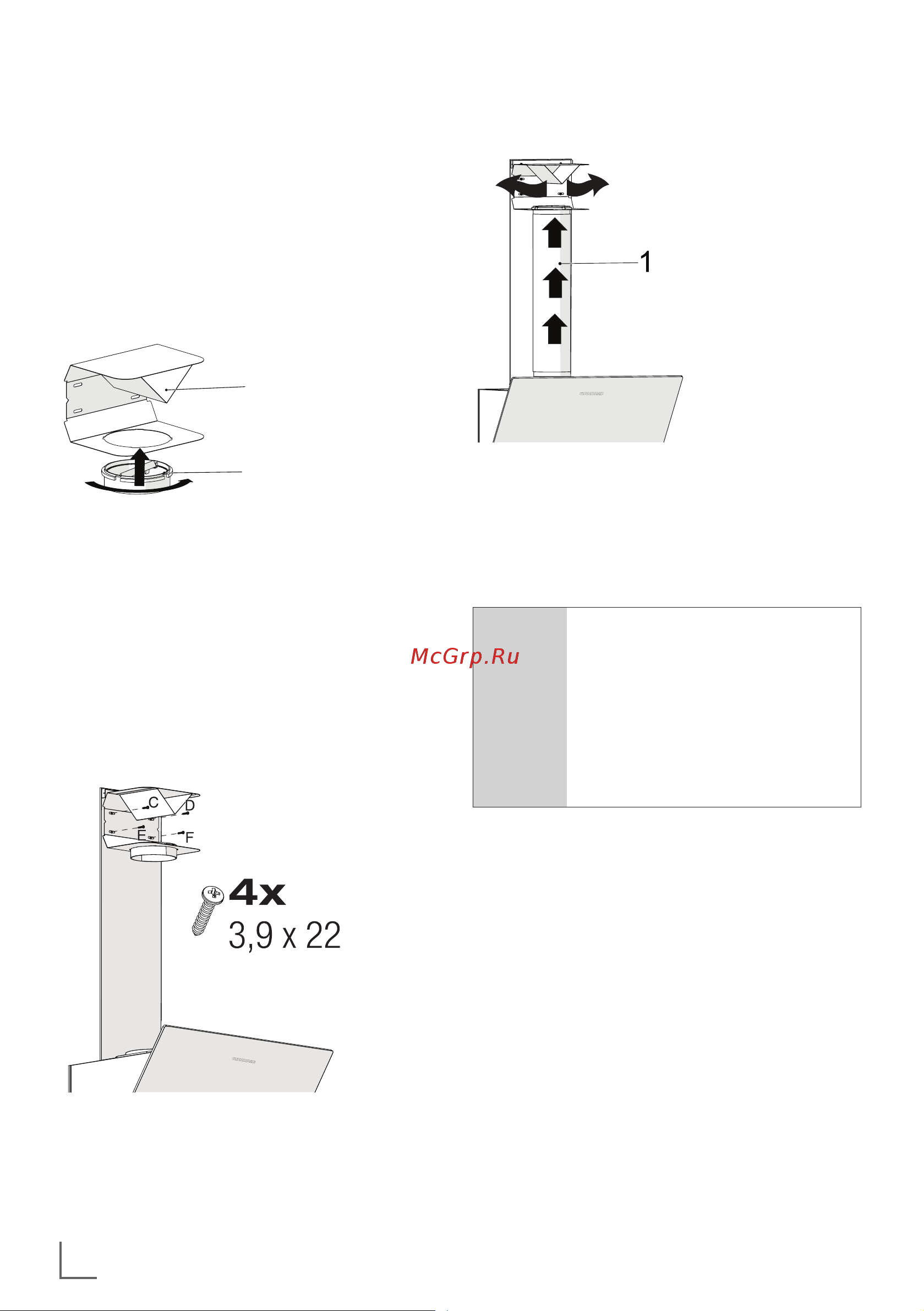

Причврстите адаптер за
пластични димњак, који се налази
у паковању, у смеру ваздушне
преграде. Закључајте адаптер
димњака окрећући га у смеру
стрелице (Слика 14).
1- Ваздушна преграда
2- Пластични димњак
1
2
(Слика 14.)
(Слика 15.)
Саставите групу ваздушних
преграда с вијцима 3,9 x 22 из
тачке Ц, Д, Е, Ф коју сте већ
припремили (Слика 15).
(Слика 16.)
1- Алуминијска цев за одвод
ваздуха
Направите склоп цеви за одвод
ваздуха (Слика 16).
Уградите плоче димњака на
аспиратор (Страна 14 / Слика 9)
C
Будући да ће прела-
мања и савијања алу-
минијске цеви довести
до смањења снаге уси-
савања ваздуха, избега-
вајте превљење прело-
ма и завоја што је више
могуће.
избушите тачке Ц, Д, Е, Ф
бушилицом од Ø6 mm и уметните
пластичне клипове од Ø6 mm
(Слика 13).
Монтирајте кућиште аспиратора
(Страна 14 / Слика 9).
