105
СРПСКИ
Рад уређаја ___________________________
Аутоматско
заустављање
Ваш уређај има функцију
аутоматског заустављања, што
му омогућава да се вентилира
још мало и уклони нежељене
мирисе и пару из околине и
аутоматски се искључи након
завршетка кувања. Да бисте
омогућили функцију аутоматског
заустављања, притисните типку
за било који степен брзине (A, B,
C) на управљачкој плочи дуже од
2 секунде; активира се функција
15-минутног мерача времена.
Када је активна функција
аутоматског заустављања,
притиском на типку за исту
брзину онемогућиће се функција
аутоматског заустављања и
мотор уређаја ће се зауставити.
Ова функција је онемогућена кад
прелазите између различитих
степена брзине.
Ако желите да се уређај аутоматски
заустави, морате поновно
омогућити функцију аутоматског
заустављања.

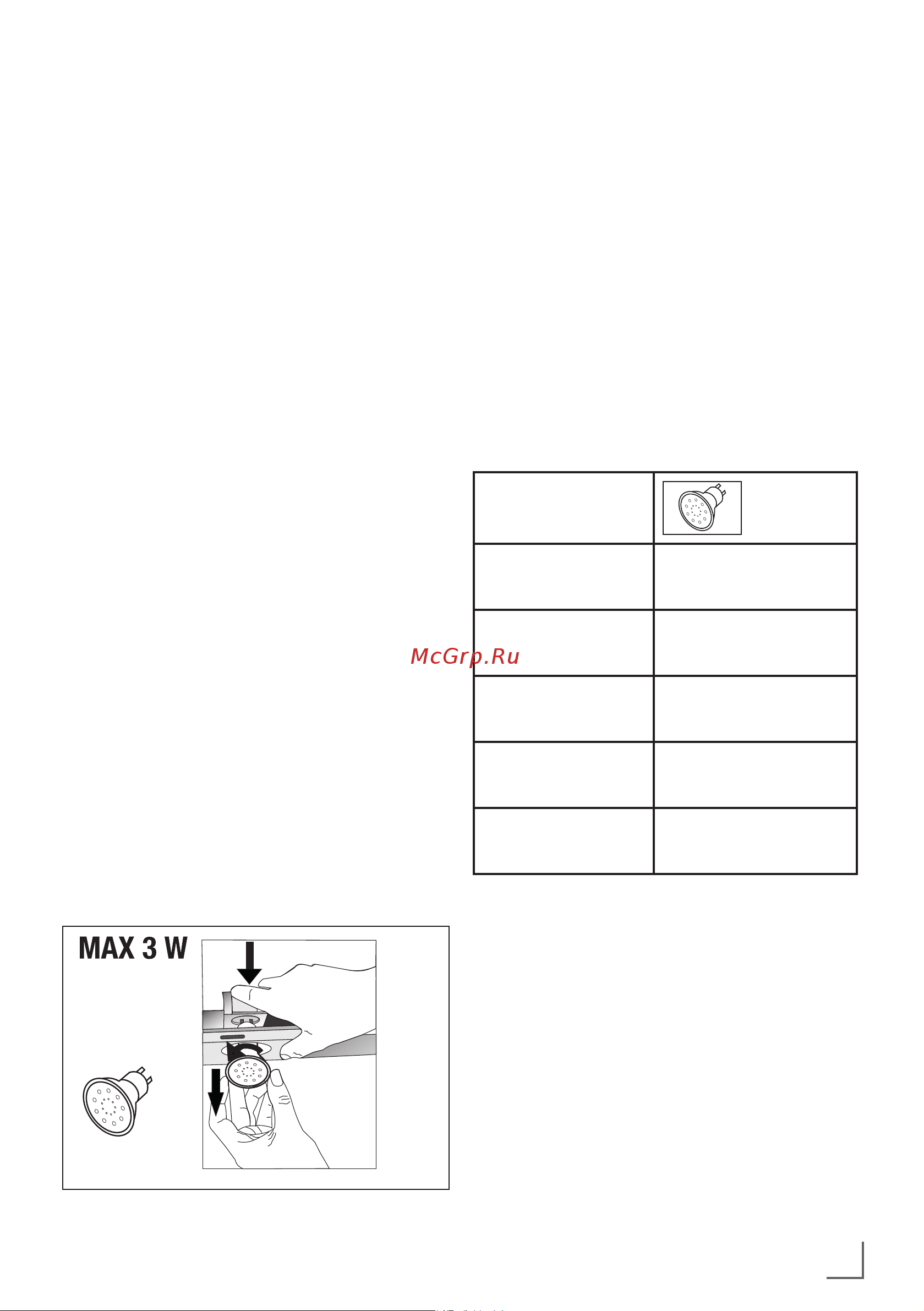

Замена лампице
(Слика 3.)
Сијалица
Снага
сијалице (W)
3
Држач/
утичница
GZ 10
Напон
сијалице (V)
220 - 240
Величина
(mm)
53 x 50
ILCOS код DR/F3-220-240-
GZ10-50-53
Прикључите уређај на мрежу
напајања електричном енергијом.
Ваш уређај користи директне ЛЕД
лампице од 3W. Да бисте заменили
лампице, гурните држач са задње
стране одоздо према доле,
окрените га у смеру супротном
од казаљке на сату и извадите га
према доле. Примените наведену
операцију обрнутим поступком
да бисте уградили нове лампице
(Слика 3).
