110
СРПСКИ
A
ОПРЕЗ
Пре бушења осигурајте
да у непосредној
близини места бушења
нема струје, плина или
воде.
Монтажа на зид
• Зид мора бити раван, прав и
имати довољну носивост.
• Дубина рупа за бушење мора
бити у складу с дужином вијка.
• Испоручени вијци и клипови
прикладни су за зидове од
опеке. За други грађевински
материјал (нпр. гипсани зид,
плоча, порозни бетон) користе
се одговарајући учврсни
клипови и матице.
(Слика 7.)
Подешавање уређаја ___________________

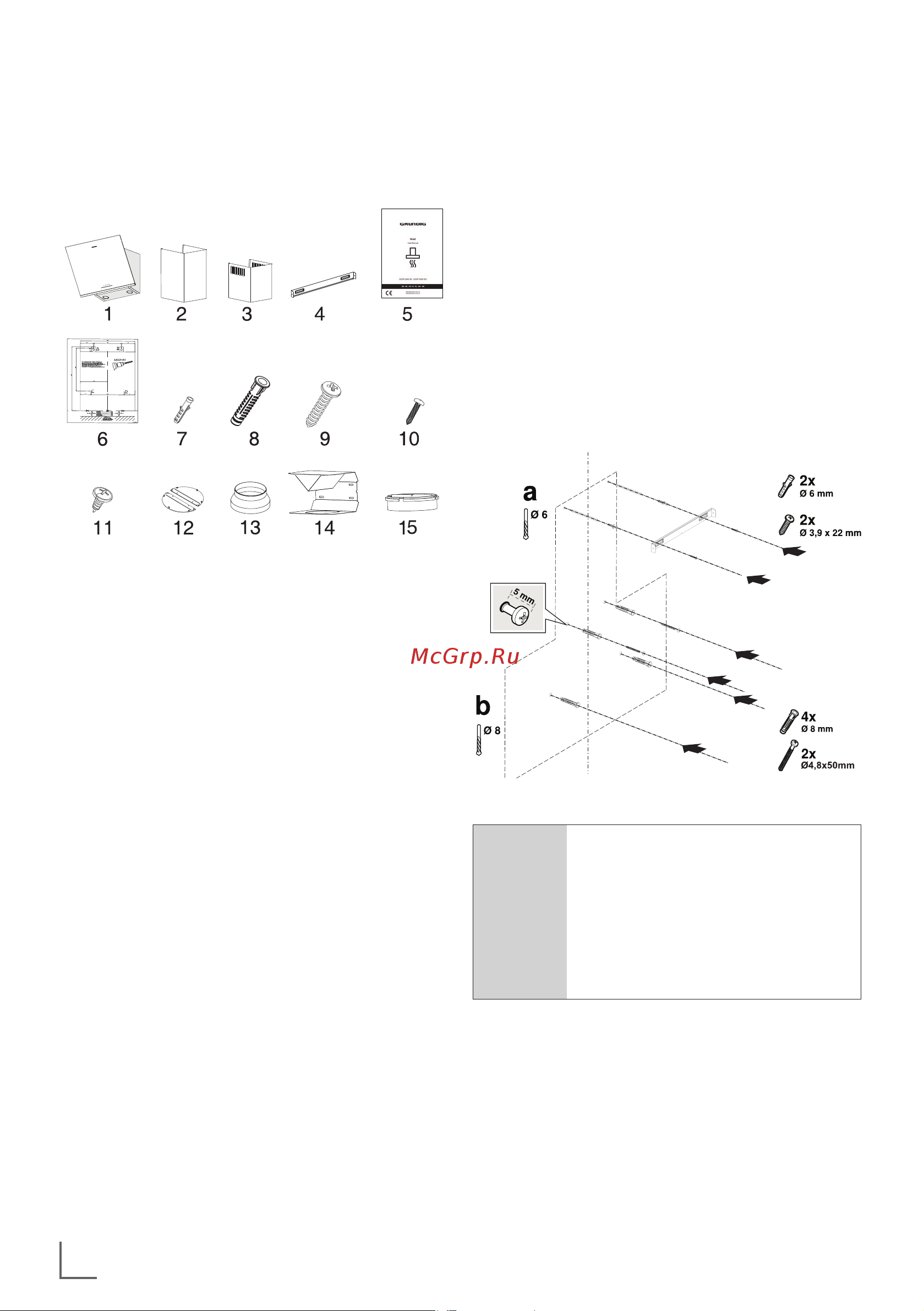

Прибор за уградњу
1. Производ
2. Спољни димњак
3. Плоча за прикључак на
димњак
4. Упутство за коришћење
5. Образац монтаже
6. 2x Ø6mm пластични клип
7. 4x Ø8mm пластични клип
8. 4x 4.8x50 вијак за зидну
монтажу
9. 2x 3,9x22 вијак за плочу за
прикључак на димњак
10. 4x 3.5x9.5 вијак за прикључак
на димњак
11. Метална стезаљка за
димњак
12. 150/120mm адаптер за
пластични димњак
13. Ваздушна преграда
14. Аир Баффле
15. Пластични адаптер (дивер-
тер ваздуха)
Информације потребне за
припрему локације прикладне
за постављање аспиратора
дате су у наставку.
