79
POLSKI

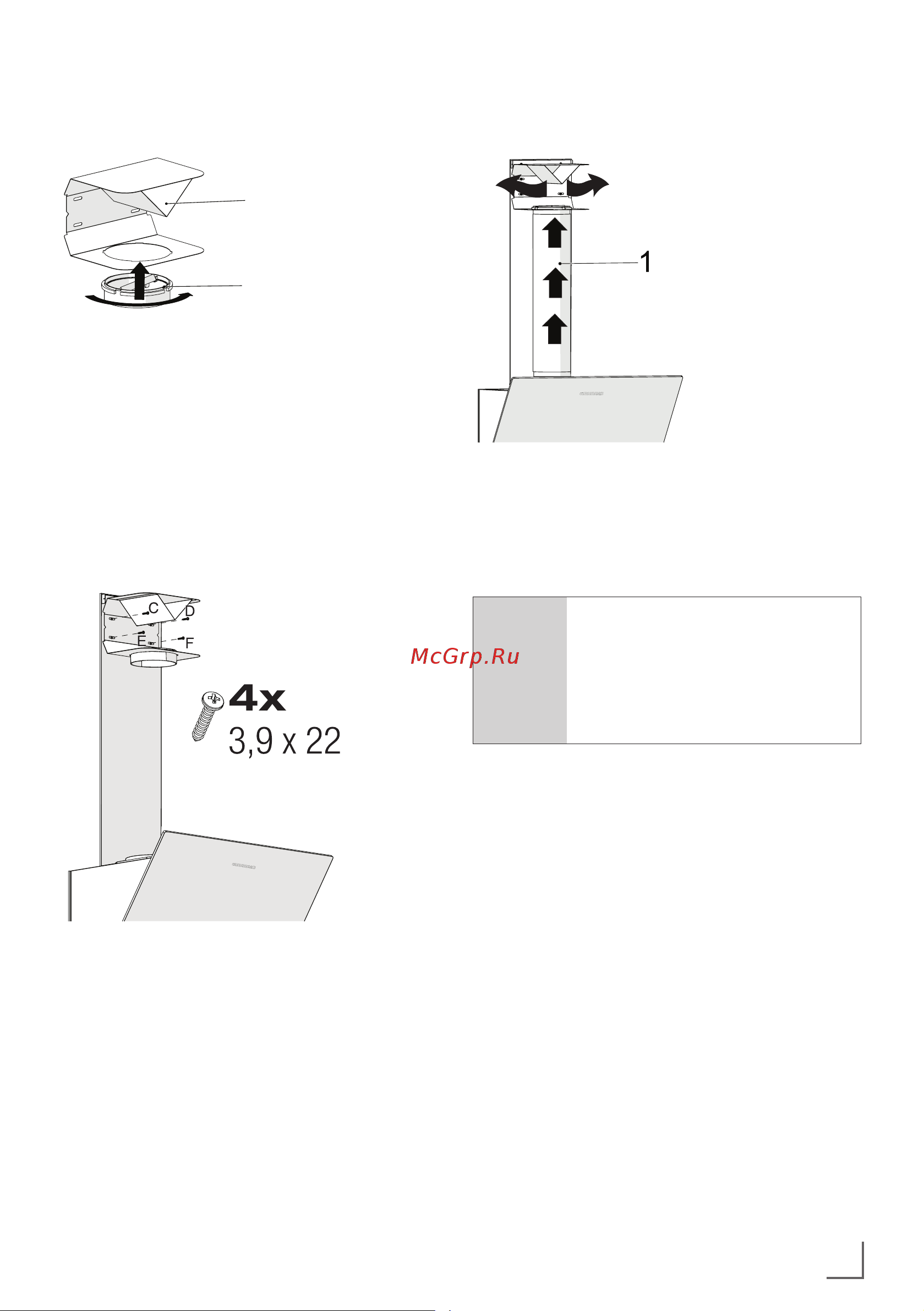

(rys. 16)
1- Aluminiowa rura wylotowa powietrza
Wykonanie zespołu rury wylotowej powietrza
(rys. 16).
Zamontuj płyty przewodu spalinowego okapu
(str. 14/rys. 9)
C
Ponieważ zagięcia i skręty
w aluminiowej rurze dopro-
wadzą do zmniejszenia siły
zasysania powietrza, należy
ich unikać.
INSTALACJA URZĄDZENIA
_________________________
Przymocuj plastikowy adapter przewodu spal-
inowego, który znajduje się w opakowaniu, w
kierunku nawiewki powietrza. Zablokuj adapt-
er spalin, obracając go w kierunku strzałki
(rys. 14).
1- Nawiewka powietrza
2- Przewód spalinowy z tworzywa sztucznego
1
2
(Rys. 14)
(Rys. 15)
Zamontuj zespół nawiewki powietrza za po-
mocą wkrętów 3,9x22 z punktów C, D, E, F,
które uprzednio przygotowano (rys. 15).
