78
POLSKI
INSTALACJA URZĄDZENIA
_________________________
Przyłączanie okapu do przewodu
kominowego
Wykonaj podłączenie elektryczne okapu
przed rozpoczęciem instalacji przewodu
spalinowego. Przesuń płyty przewodu
spalinowego wokół obudowy. Przykręcić
przewód spalinowy do płyt mocujących na
obudowie silnika. (Rys. 12)
Zamontuj przewód spalinowy do pły-
ty mocującej przewód kominowy, która
jest przymocowana do ściany od strony
górnych zewnętrznych krawędzi (rys. 12).
(Rys. 12)
Podczas pracy z filtrem węglowym, nawiewka
powietrzna jest dostarczana z urządzeniem
w celu ponownego wprowadzenia powietrza,
które jest oczyszczane filtrem węglowym z
perforacji znajdującej się na przewodzie spal-
inowym. Zamontuj nawiewkę powietrza jak
opisano poniżej.

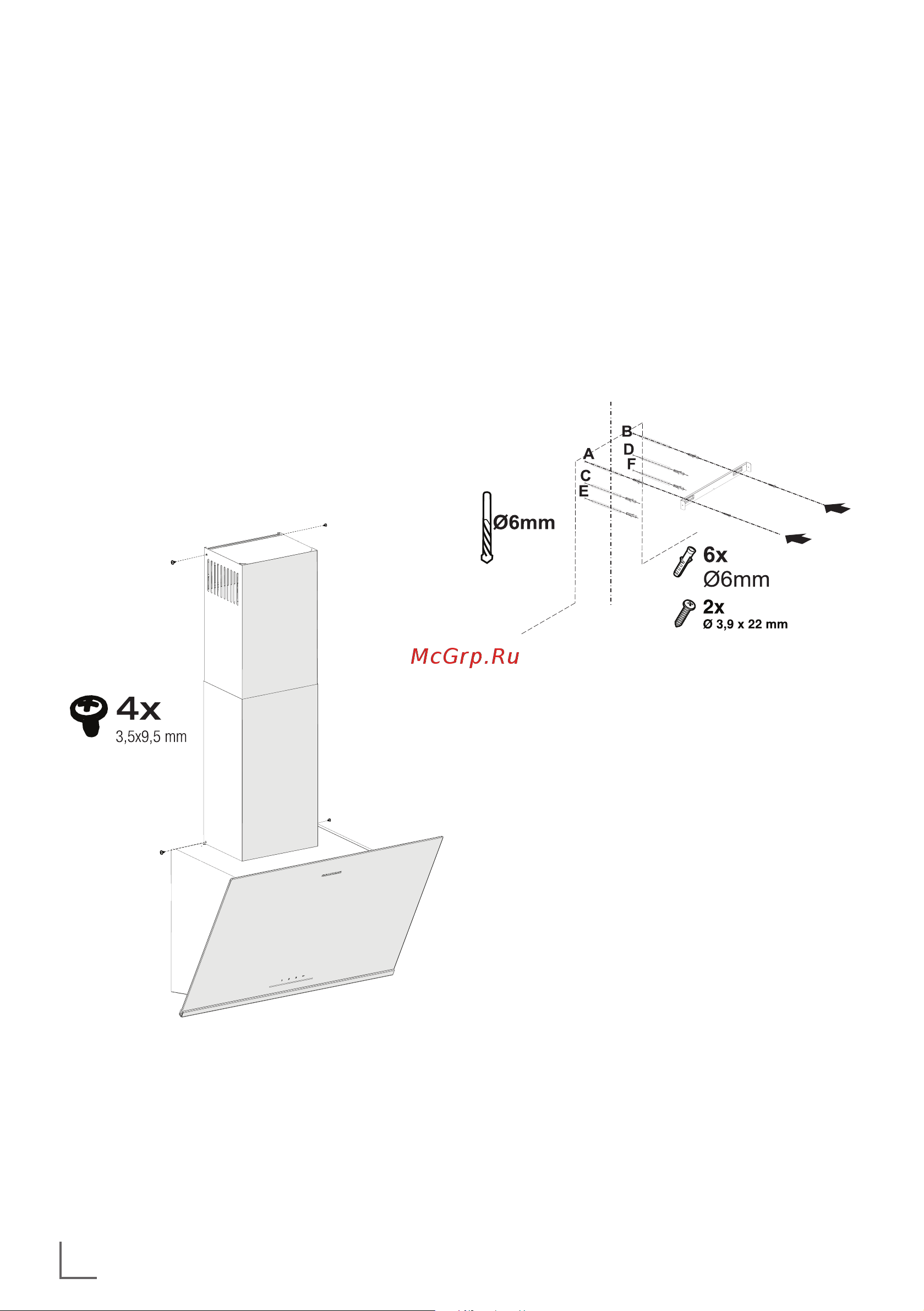

(Rys. 13)
Instalacja nawiewki powietrza
Na środku płyty przyłączeniowej komina zna-
jduje się języczek. Umieść jego środkowy
punkt na linii narysowanej prostopadle do
ściany. Wyrównaj w poziomie i za pomocą
pisaka zaznacz otwory, w których zostanie
zamontowana płyta łącząca (rys. 13/A, B).
Wywierć otwory w zaznaczonych punktach
wiertłem Ø6mm i włóż do nich 2 plastikowe
kołki Ø6mm (rys.13/A, B).
Przymocuj płytę przyłączeniową do ściany za
pomocą wkrętów 3,9x22 (rys. 13/A, B).
W celu montażu nawiewki powietrza wywierć
punkty C, D, E, F za pomocą wiertła o średnicy
Ø6mm
i wbij plastikowe kołki o średnicy Ø6mm
(rys. 13).
Złóż korpus okapu kuchennego (str. 14/rys.
9).
