93
ROMÂNĂ
INSTALAREA APARATULUI
_________________________

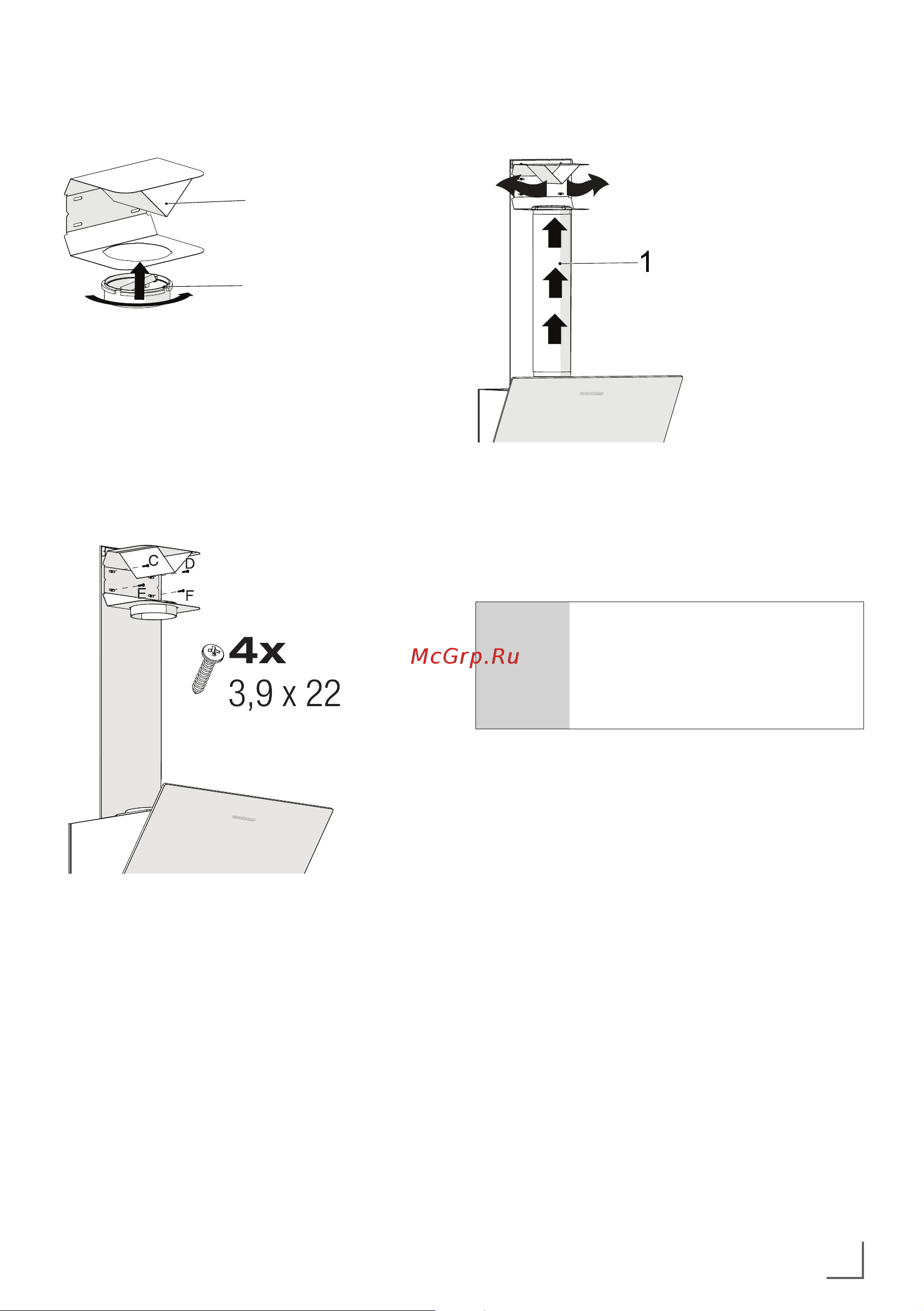

Atașați adaptorul de tub din plastic, care este
inclus în pachet, în direcția deflectorului de
aer. Blocați adaptorul tubului rotindu-l în di-
recția săgeții (Figura 14).
1- Deflector de aer
2- Tub de evacuare din plastic
1
2
(Figura 14)
(Fig. 15)
Asamblați grupul deflectorului de aer cu șuru-
buri 3,9 x 22 din punctele C, D, E, F pe care
le-ați pregătit deja (Figura 15).
(Fig. 16)
1- Țeavă de evacuare a aerului din aluminiu
Asigurați asamblarea conductei de evacuare
a aerului (Figura 16).
Instalați plăcile de tub ale hotei (pagina 14 /
Figura 9)
C
Din moment ce răsucirea și în-
doirea ţevii de aluminiu va duce
la reducerea puterii de aspiraţie
a aerului, evitați să îndoiţi sau să
răsuciţi ţeava.
