Содержание
- Reactor 2 e 30 и e xp2 1
- Системы дозирования 1
- Эксплуатация 1
- 333272d 2
- Contents 2
- Опасность в связи с наличием токсичных жидкостей или газов вдыхание или проглатывание токсичных жидкостей или газов а также их попадание в глаза или на кожу может привести к серьезным травмам или смертельному исходу 3
- Предупреждение 3
- Предупреждения 3
- Средства индивидуальной защиты 3
- 333272d 4
- Предупреждение 4
- Предупреждения 4
- Опасность ранения движущимися деталями 5
- Предупреждение 5
- Предупреждения 5
- 333272d 6
- Важная информация об изоцианатах 6
- Меры предосторожности при работе с изоцианатами 6
- Раздельное хранение компонентов a и b 6
- Самовоспламенение материала 6
- Уведомление 6
- Частично отвержденные изоцианаты ухудшают эксплуатационные характеристики оборудования и сокращают срок службы всех деталей входящих в соприкосновение с жидкостью 6
- Чувствительность изоцианатов к воздействию влаги 6
- Важная информация об изоцианатах 7
- Изменение типов материалов используемых в оборудовании требует специального внимания чтобы избежать повреждения оборудования и простоя 7
- Пенопласт на основе смолы с пенообразующими веществами 245 fa 7
- Смена материалов 7
- Уведомление 7
- Reactor 2 e 30 и e 30 elite 8
- Модели 8
- Reactor 2 e xp2 и e xp2 elite 9
- Модели 9
- Вспомогательные принадлежности 10
- Соответствие стандартам 10
- Руководства входящие в комплект поставки 11
- Руководства к отдельным компонентам на английском языке 11
- Сопутствующие руководства 11
- Типичная установка без циркуляции 12
- Обычная установка с жидкостным коллектором системы для циркуляции в бочке 13
- 333272d 14
- Figure 3 14
- Обычная установка с жидкостным коллектором пистолета для циркуляции в бочке 14

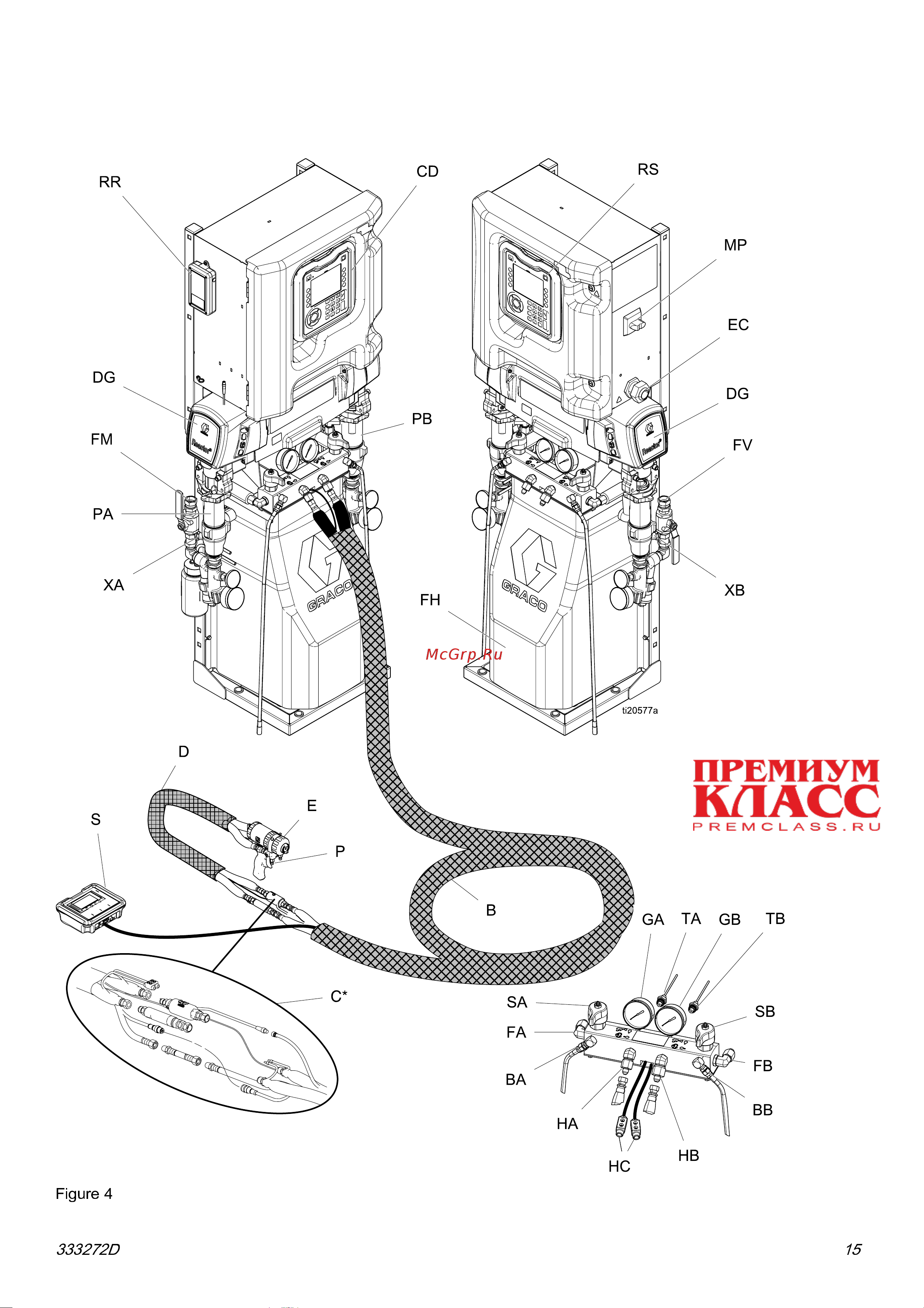

- Идентификация компонентов 15
- 333272d 16
- Идентификация компонентов 16
- Идентификация компонентов 17
- Расширенный модуль дисплея adm 17
- Уведомление 17
- 333272d 18
- Идентификация компонентов 18
- Идентификация компонентов 19
- 333272d 20
- Идентификация компонентов 20
- Навигация по экранам 20
- Подробные данные расширенного модуля дисплея adm 20
- Сенсорные кнопки 20
- Строка меню 20
- Экран включения питания 20
- З на чок 21
- Значки 21
- Значок функция 21
- Идентификация компонентов 21
- Функция 21
- 333272d 22
- Идентификация компонентов 22
- Электрический блок 22
- Figure 7 23
- Table 3 описания состояний светодиодных индикаторов модуля mcm mb 23
- Бессистемное мигание красным светом или непрерывный красный свет 23
- Идентификация компонентов 23
- Модель base модель elite 23
- Модуль управления двигателем mcm 23
- Монотонное мигание красным светом осуществляется загрузка данных с токена 23
- Непрерывный желтый свет связь активна 23
- Непрерывный зеленый свет на модуль подается питание 23
- Ошибка модуля 23
- Светодиодный индикатор состояния описание 23
- Состояние mcm 23
- 333272d 24
- Figure 8 24
- Идентификация компонентов 24
- Кабельные соединения модуля контроля температуры tcm 24
- Настройка с конфигурации поставки 25
- Установка 25
- 333272d 26
- Заземление 26
- Закрытие клапанов a и b жидкостного коллектора пистолета 26
- Настройка 26
- Общие рекомендации относительно оборудования 26
- Настройка 27
- Подключите питание 27
- 333272d 28
- Датчик температуры жидкости fts входит в комплект поставки установите датчик fts между главным шлангом и шлангом с оплеткой инструкции смотрите в руководстве для подогреваемых шлангов 28
- Заправка жидкости для щелевых уплотнений tsl в смачиваемые крышки 28
- Настройка 28
- Регистрация и активация graco insite 28
- Только системы elite 28
- Установка датчика температуры жидкости 28
- Эксплуатация расширенного модуля дисплея adm 29
- 333272d 30
- Режим настройки 30
- Установка пароля 30
- Эксплуатация расширенного модуля дисплея adm 30
- Эксплуатация расширенного модуля дисплея adm 31
- Экран расширенной настройки 1 общие настройки 32
- Экран расширенной настройки 2 единицы измерения 32
- Экран расширенной настройки 3 usb 32
- Экран расширенной настройки 4 программное обеспечение 32
- Экраны расширенной настройки 32
- Эксплуатация расширенного модуля дисплея adm 32
- Включение или отключение рецептур 33
- Добавление рецептуры 33
- Используйте этот экран для включения ручного режима шланга и датчиков впуска а также для установки аварийного сигнала о низком давлении датчика впуска и отклонения низкой температуры ручной режим шланга выключает датчик rtd температуры в шланге чтобы система могла работать если датчики неисправны параметры по умолчанию 0 07 мпа 0 7 бар 10 фунтов кв дюйм для аварийного сигнала о давлении на впуске и 10 c 50 f для отклонения низкой температуры на впуске 33
- Используйте этот экран для установки давления активации аварийного сигнала о дисбалансе давления и отклонения для включения и отключения экранов диагностики установки максимального и минимального объема в бочках и включения аварийного сигнала о наполнении бочек 33
- Рецептуры 33
- Система 1 33
- Система 2 33
- Эксплуатация расширенного модуля дисплея adm 33
- 333272d 34
- Режим работы 34
- Эксплуатация расширенного модуля дисплея adm 34
- Активные ошибки отображаются в строке состояния в строке меню будут прокручиваться код ошибки значок аварийного сигнала и описание ошибки 35
- Домашний экран ошибки в системе 35
- Домашний экран система активна 35
- Домашний экран система выключена 35
- Используйте этот экран для определения установленных значений температуры компонентов а и в температуры подогреваемого шланга а также для установки давления 35
- При использовании комплекта модуля удаленного дисплея эти установленные значения можно изменить на пистолете 35
- Целевые значения 35
- Эксплуатация расширенного модуля дисплея adm 35
- Этот домашний экран отображается когда система выключена на нем содержится информация об актуальной температуре текущих давлениях в жидкостном коллекторе скорости в режиме встряхивания температуре охлаждающей жидкости и количестве циклов 35
- 333272d 36
- Ошибки 36
- События 36
- Техническое обслуживание 36
- Циклы 36
- Эксплуатация расширенного модуля дисплея adm 36
- Поиск и устранение неисправностей 37
- Эксплуатация расширенного модуля дисплея adm 37
- 333272d 38
- Дата задания 38
- Диагностика 38
- Для загрузки текущая выбранная рецептура выделяется зеленой рамкой 38
- Используйте этот экран для выбора активированной рецептуры пользуйтесь стрелками вверх и вниз для выделения 38
- Используйте этот экран чтобы ввести номер или название задания 38
- Рецептуры 38
- Рецептуры а затем нажмите 38
- Эксплуатация расширенного модуля дисплея adm 38
- Этот экран не отображается при отсутствии активированных рецептур информацию об активации или деактивации рецептур см в разделе экран установки рецептур page 33 38
- Используйте приведенную ниже таблицу для поиска описаний всех системных событий не являющихся ошибками все события регистрируются в файлах журналов usb 39
- Код события описание 39
- Системные события 39
- Эксплуатация расширенного модуля дисплея adm 39
- 333272d 40
- Запуск 40
- Правильное выполнение процедур настройки запуска и выключения системы определяет степень надежности электрооборудования описанные ниже процедуры позволяют обеспечить стабильность напряжения невыполнение этих процедур приводит к колебаниям напряжения в результате которых оборудование может быть повреждено а гарантия может быть признана недействительной 40
- Уведомление 40
- Запуск 41
- 333272d 42
- Запуск 42
- Примечание оптимальная передача тепла достигается при низком расходе жидкости и при заданных значениях температуры соответствующих требуемой температуре бочки могут возникнуть ошибки отклонения низкой температуры для получения сведений о циркуляции в коллекторе пистолета и предварительно подогреваемом шланге см раздел циркуляция в коллекторе пистолета page 44 43
- Уведомление 43
- Циркуляция жидкости 43
- Циркуляция через аппарат reactor 43
- Чтобы предотвратить повреждение оборудования не осуществляйте циркуляцию жидкости с пенообразующим веществом без предварительной консультации с поставщиком материалов относительно допустимых пределов температуры жидкости 43
- 333272d 44
- Режим встряхивания 44
- Режим встряхивания используется в двух целях 44
- Уведомление 44
- Циркуляция в коллекторе пистолета 44
- Чтобы предотвратить повреждение оборудования не осуществляйте циркуляцию жидкости с пенообразующим веществом без предварительной консультации с поставщиком материалов относительно допустимых пределов температуры жидкости 44
- Распыление 45
- 333272d 46
- Распыление 46
- Регулировка распыления 46
- Уведомление 46
- Включение ручного режима шланга 47
- Если система отображает аварийный сигнал шланга об ошибке датчика t6dh или аварийный сигнал tcm об ошибке датчика t6dt используйте ручной режим нагревания шланга пока датчик rtd шланга или датчик температуры fts не будет отремонтирован 47
- Не используйте ручной режим шланга продолжительное время система лучше всего работает при условии надлежащей работы резистивного датчика температуры rtd и режима контроля температуры при поломке rtd необходимо как можно быстрее его отремонтировать ручной режим работы шланга может помочь завершить работу во время ожидания завершения ремонта компонентов 47
- Распыление 47
- Ручной режим нагревания шланга 47
- 333272d 48
- Выключение ручного режима шланга 48
- Распыление 48
- Выключение 49
- Правильное выполнение процедур подготовки запуска и выключения системы определяет степень надежности электрооборудования описанные ниже процедуры позволяют обеспечить стабильность напряжения невыполнение этих процедур приводит к колебаниям напряжения в результате которых оборудование может быть повреждено а гарантия может быть признана недействительной 49
- Уведомление 49
- 333272d 50
- Процедура снятия давления 50
- Процедуру снятия давления требуется выполнять каждый раз когда в тексте приводится этот символ 50
- Промывка 51
- Вентиляционные отверстия 52
- Влага 52
- График профилактического обслуживания 52
- Защита от пыли 52
- Порты перемешивателя камеры пистолета 52
- Сетчатые приемные фильтры жидкости 52
- Смазка клапанов циркуляции 52
- Смачиваемая крышка 52
- Техническое обслуживание 52
- Техническое обслуживание дозатора 52
- Уплотнительные гайки 52
- Уровень смазки для изоцианатов 52
- Экраны обратного клапана пистолета 52
- Очищайте сетку фильтра на стороне а только во время ежедневного запуска это минимизирует впитывание влаги в процессе непосредственного вымывания изоцианатного осадка водной струей в начале работы дозатора 53
- Промывка сетчатого впускного фильтра 53
- Техническое обслуживание 53
- 333272d 54
- Система смазки насоса 54
- Техническое обслуживание 54
- Ошибки 55
- Поиск и устранение ошибок 55
- Просмотр ошибок 55
- 333272d 56
- Коды ошибок и устранение неисправностей 56
- Поиск и устранение неисправностей 56
- Usb данные 57
- Журнал событий 57
- Журналы usb 57
- Процедура загрузки на накопитель 57
- 333272d 58
- Usb данные 58
- Ежедневный журнал 58
- Журнал заданий 58
- Журнал программного обеспечения системы 58
- Журнал программного обеспечения системы имеет название 4 system csv и хранится в папке dataxxxx 58
- Журнал работы имеет название 2 job csv и хранится в папке dataxxxx 58
- Настройки конфигурации системы 58
- Файл ежедневного журнала имеет название 3 daily csv и хранится в папке dataxxxx 58
- Файл журнала blackbox 58
- Файл журнала blackbox имеет название 5 blackb csv и хранится в папке dataxxxx 58
- Файл журнала диагностики 58
- Файл журнала диагностики имеет название 6 diagno csv и хранится в папке dataxxxx 58
- Usb данные 59
- Процедура загрузки с накопителя 59
- Следуйте данной процедуре для установки файла системных настроек и или файла языковых настроек 59
- Создание строк текста на языке пользователя 59
- Файл языковых настроек 59
- 333272d 60
- Графики характеристик 60
- Давление фунтов на кв дюйм бар 60
- Дозаторы для пены 60
- Расход фунт мин кг мин 60
- С помощью этих графиков можно определить дозатор который будет наиболее эффективно работать с определенной смесительной камерой уровни расхода указаны для материала с вязкостью 60 спз 60
- Table 5 продувка воздухом круглая 61
- Table 6 продувка воздухом плоская 61
- Графики характеристик 61
- Давление фунтов на кв дюйм бар 61
- Дозаторы для покрытий 61
- Поток гал мин л мин 61
- 333272d 62
- Table 7 механическая прочистка круглая 62
- Table 8 механическая прочистка плоская 62
- Графики характеристик 62
- Давление фунтов на кв дюйм бар 62
- Поток гал мин л мин 62
- Технические характеристики 63
- Технические характеристики 64
- U050 электродвигатель 36 месяцев или 3 миллиона циклов 65
- U051 электродвигатель 36 месяцев или 3 миллиона циклов 65
- U831 модуль управления двигателем 36 месяцев или 3 миллиона циклов 65
- U832 модуль управления двигателем 36 месяцев или 3 миллиона циклов 65
- U854 расширенный модуль дисплея 36 месяцев или 3 миллиона циклов 65
- U855 модуль управления нагревателем 36 месяцев или 3 миллиона циклов 65
- Все остальные модели reactor 2 12 месяцев 65
- Номер детали graco описание гарантийный период 65
- Расширенная гарантия компании graco для компонентов reacto 65
