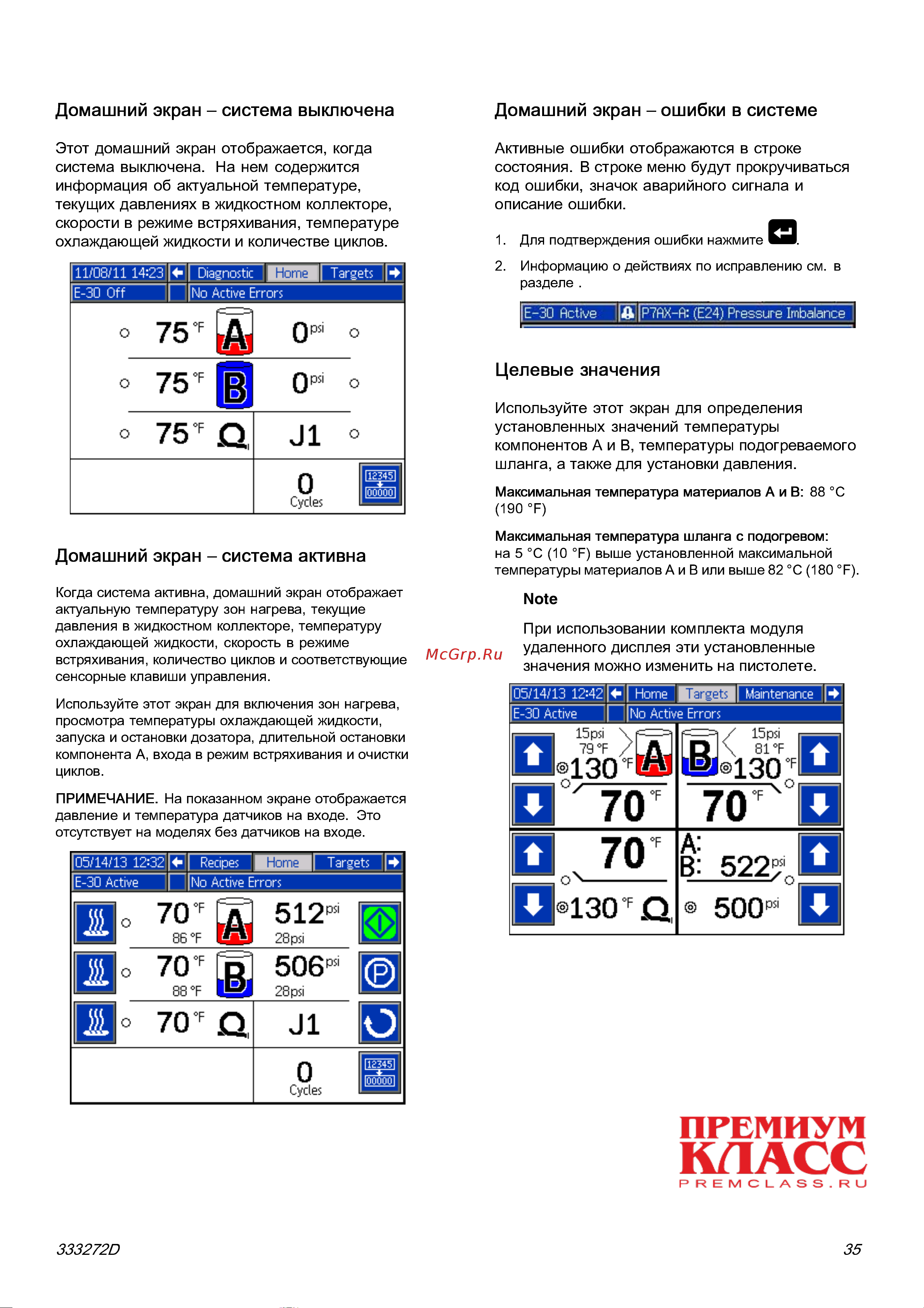

![Graco Reactor 2 E-30 FH2111 [35/65] Домашний экран ошибки в системе](/img/pdf.png)
Graco Reactor 2 E-30 FH2111 [35/65] Домашний экран ошибки в системе
![Graco Reactor 2 E-30 FH2111 [35/65] Домашний экран ошибки в системе](/views2/1900217/page35/bg23.png)
Эксплуатация расширенного модуля дисплея (ADM)
Домашний экран – система выключена
Этот дома ш ний экран ото браж ает ся, когд а
система в ыключена. На нем содержится
информация об актуальной температуре,
текущих давлениях в жид костном коллекторе,
скорости в режиме встряхивания, температуре
охлаждающей жидкости и количестве циклов.
Домашний экран – система активна
Когда система активна, домашний экран отображает
актуальную температуру зон нагрева, текущие
давления в жидкостном коллекторе, температуру
охлаждающей жидкости, скорость в режиме
встряхивания, количество циклов и соответствующие
сенсорные клавиши управления.
Используйте этот экран для включения зон нагрева,
просмотра температуры охлаждающей жидкости,
запуска и остановки дозатора, длительной остановки
компонента А, входа в режим встряхивания и очистки
циклов.
ПРИМЕЧАНИЕ.
На показанном экране отображается
давление и температура датчиков на входе. Это
отсутствует на моделях без датчиков на входе.
Домашний экран – ошибки в системе
Активны е ош ибки ото браж аются в строк е
состояния. В строке меню будут прокручиваться
код оши бки, значок аварийного сигнал а и
описание ошибки.
1. Для подтверждения ошибки нажмите .
2. Информацию о действиях по исправлению см. в
разделе .
Целевые значения
Используйте этот экран для определения
установленных значений темп ературы
компонентов А и В, температуры подогреваемого
шланга, а также для установки давлени я.
Максимальная температура материалов А и В:
88 °C
(190 °F)
Максимальная температура шланга с подогревом:
на 5 °С (10 °F) выше установленной максимальной
температуры материалов A и B или выше 82 °С (180 °F).
Note
При использовании комплекта модуля
удаленного дисплея эти установленные
значения можно изменить на пистолете.
333272D 35
