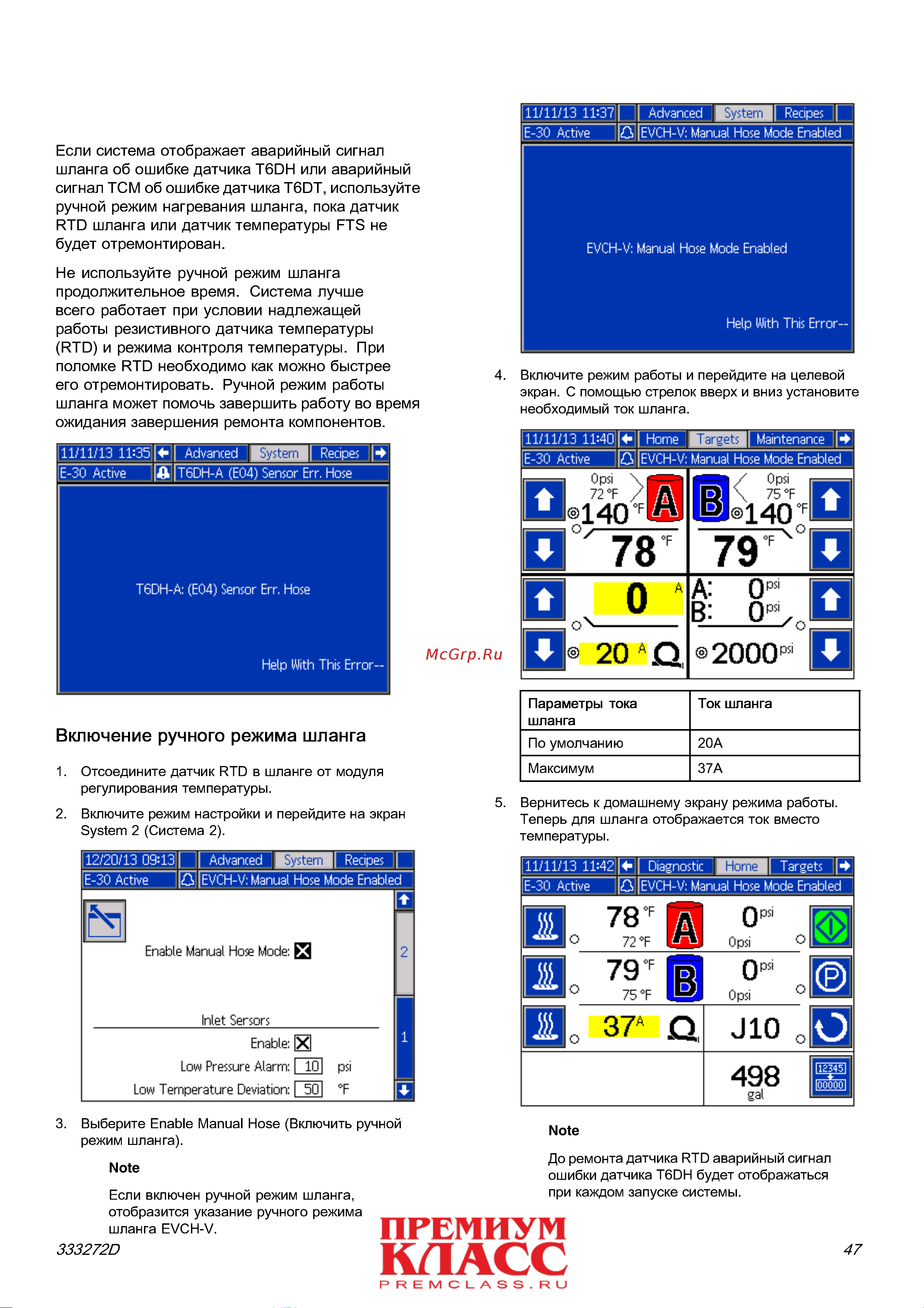

Graco Reactor 2 E-30 FH2111 [47/65] Ручной режим нагревания шланга
![Graco Reactor 2 E-30 FH2111 [47/65] Ручной режим нагревания шланга](/views2/1900217/page47/bg2f.png)
Распыление
Ручной режим нагревания шланга
Если система отображает аварийный сигнал
шланга об ошибке датчика T6DH или аварийный
сигнал TCM об ошибке датчика T6DT, и с пол ьзу й те
ручной ре жи м нагре вани я ш ла нга, пока датчик
RTD шл анга или датчик температуры FTS не
будет отремонтирова н.
Не используйте ручной режим шл анга
продолж ит ел ьное время. Система л уч ш е
всего работает при условии надлежащей
работы резистивного датч ика температу ры
(RTD) и режима контроля температуры. При
поломке RTD необходимо как можно быстрее
его отремонтировать. Ручно й режим работы
шланга может помочь завершить работу во время
ожидани я завершени я ремонта компонентов.
Включение ручного режима шланга
1. Отсоедините датчик RTD в шланге от модуля
регулирования температуры.
2. Включите режим настройки и перейдите на экран
System 2 (Система 2).
3. Выберите Enable Manual Hose (Включить ручной
режим шла нга).
Note
Если включен ручной режим шланга,
отобразится указание ручного режима
шланга EVCH-V.
4. Включите режим работы и перейдите на целевой
экран. С помощью стрелок вверх и вниз установите
необходимый ток шланга.
Параметры тока
шланга
Ток шланга
По умолчанию 20A
Максимум 37A
5. Вернитесь к домашнему экрану режима работы.
Теперь для шланга отображается ток вместо
температуры.
Note
До ремонт
а датчика RTD аварийный сигнал
ошибки д
атчика T6DH будет отображаться
при кажд
ом запуске системы.
333272D
47
