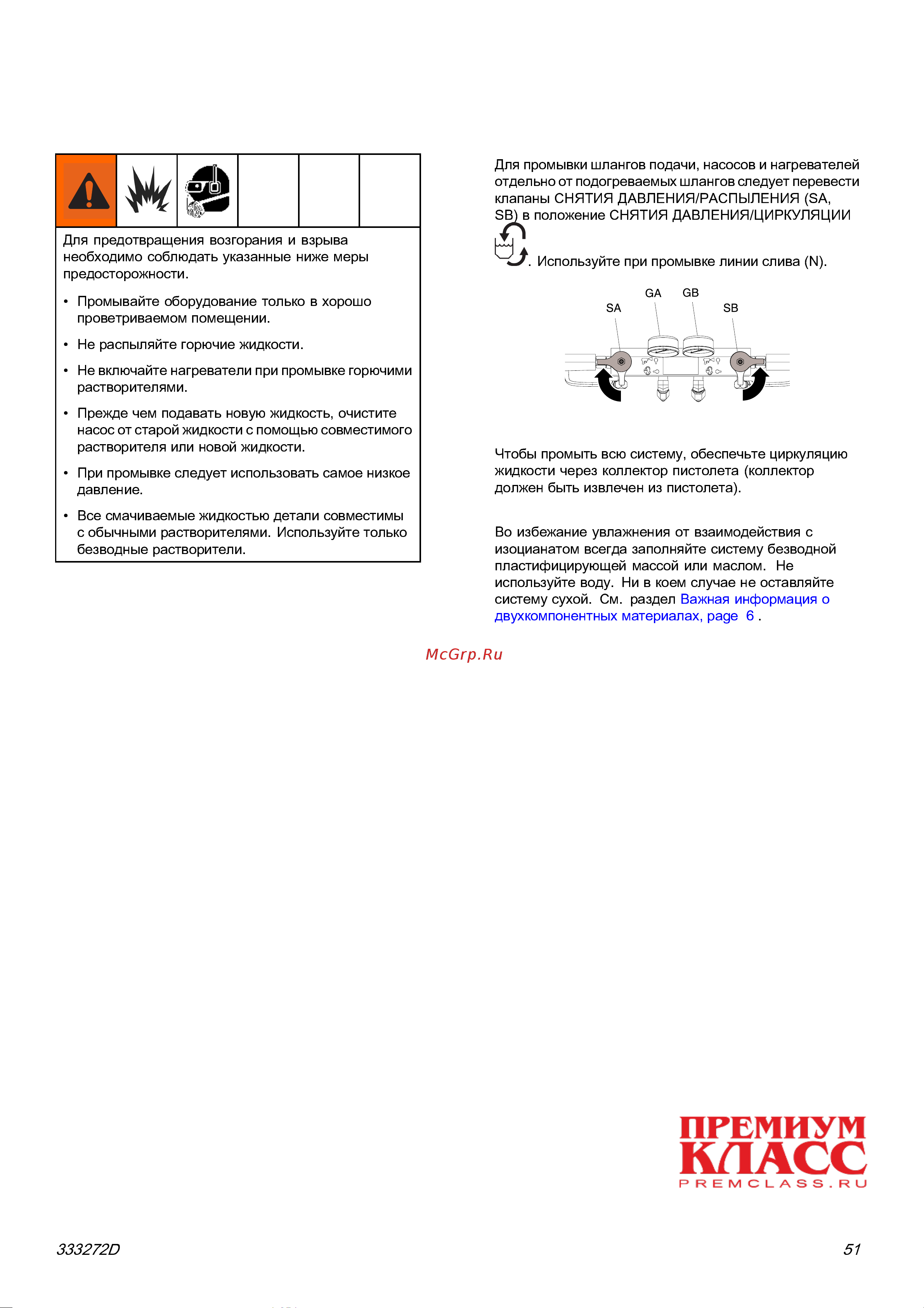

Graco Reactor 2 E-30 FH2111 [51/65] Промывка
![Graco Reactor 2 E-30 CH2010 [51/65] Промывка](/views2/1900217/page51/bg33.png)
Промывка
Промывка
Для предотвращения возгорания и взрыва
необходимо соблюдать указанные ниже меры
предосторожности.
• Промывайте оборудование только в хорошо
проветриваемом помещении.
• Не распыляйте горючие жидкости.
• Не включайте нагреватели при промывке горючими
растворителями.
• Прежде чем подавать новую жидкость, очистите
насос от старой жидкости с помощью совместимого
растворителя или новой жидкости.
• При промывке следует использовать самое низкое
давление.
• Все смачиваемые жидкостью детали совместимы
с обычными растворителями. Используйте только
безводные растворители.
Для промывки шла нгов подачи, насосов и нагревателей
отдельно от подогрева емых шлангов следует перевести
клапаны СНЯТИЯ ДАВЛЕНИЯ/РАСПЫЛЕНИЯ (SA,
SB) в положение СНЯТИЯ ДАВЛЕНИЯ/ЦИРКУЛЯЦИИ
. Используйте при промывке линии слива (N).
Чтобы промыть всю систему, обеспечьте циркуляцию
жидкости через коллектор пистолета (коллектор
должен быть извлечен из пистолета).
Во избежание увлажнения от взаимодействия с
изоцианатом всегда заполняйте систему безводной
пластифицирующей массой или маслом. Не
используйте воду. Ни в коем случае не оставляйте
систему сухой. См. раздел Важная информация о
двухкомпонентных материалах, page 6 .
333272D 51
