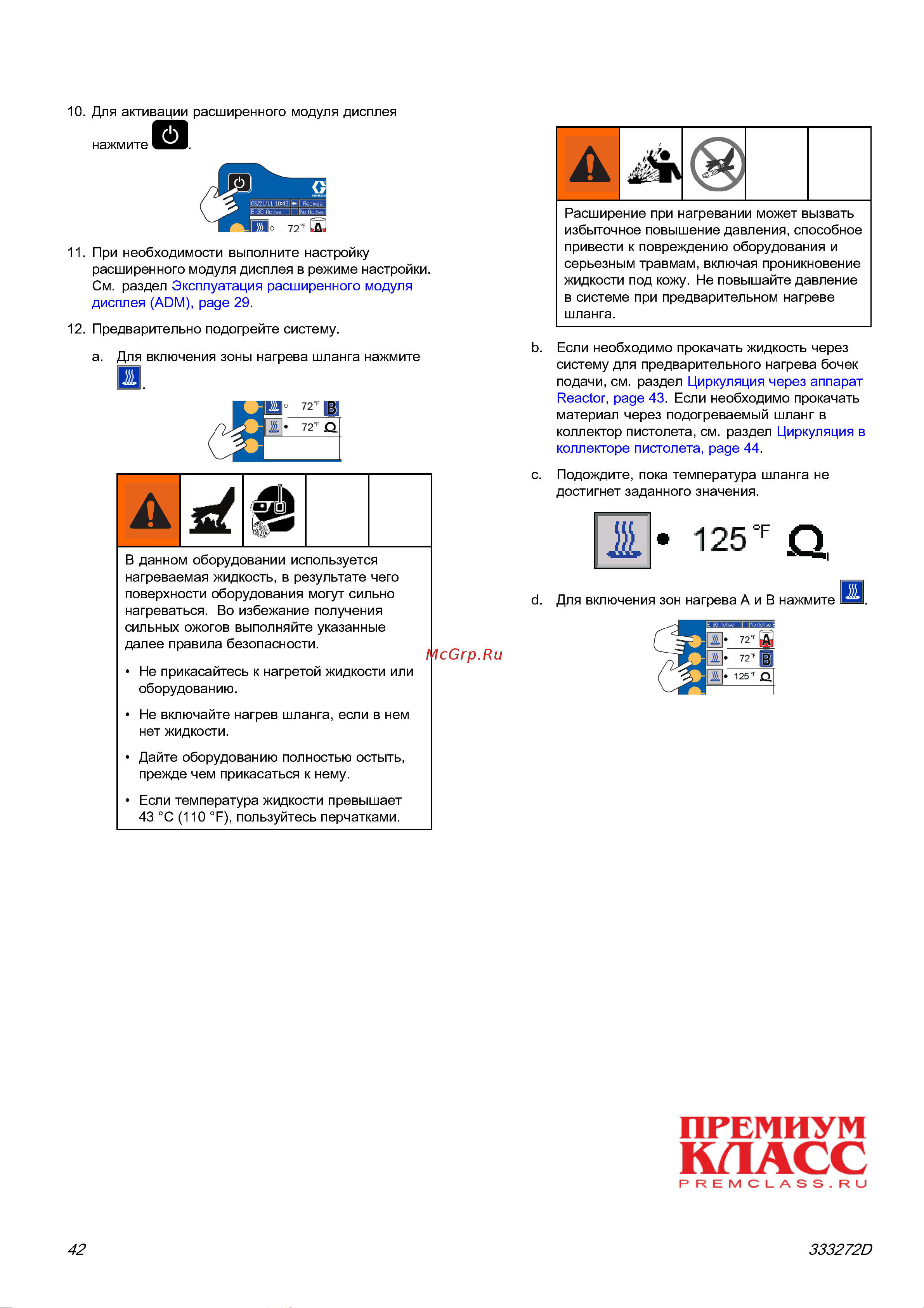

Запуск
10. Для активации расширенного модуля дисплея
нажмите .
11. При необходимости выполните настройку
расширенного модуля дисплея в режиме настройки.
См. раздел Эксплуатация расширенного модуля
дисплея (ADM), page 29.
12. Предварительно подогрейте систему.
a. Для включения зоны нагрева шланга нажмите
.
В данном оборудовании используется
нагреваемая жидкость, в результате чего
поверхности оборудования могут сильно
нагреваться. Во избежание получения
сильных ожогов выполняйте указанные
далее правила безопасности.
• Не прикасайтесь к нагретой жидкости или
оборудованию.
• Не включайте нагрев шланга, если в нем
нет жидкости.
• Дайте оборудованию полностью остыть,
прежде чем прикасаться к нему.
• Если температура жидкости превышает
43 °С (110 °F), пользуйтесь перчатками.
Расширение при нагревании может вызвать
избыточное повышение давления, способное
привести к повреждению оборудования и
серьезным травмам, включая проникновение
жидкости под кожу. Не повышайте давление
в системе при предварительном нагреве
шланга.
b. Если необходимо прокачать жидкость через
систему для предварительного нагрева бочек
подачи, см. раздел Циркуляция через аппарат
Reactor, page 43. Если необходимо прокачать
материал через подогреваемый шланг в
коллектор пистолета, см. раздел Циркуляция в
коллекторе пистолета, page 44.
c. Подождите, пока температура шланга не
достигнет заданного значения.
d. Для включения зон нагрева А и В нажмите .
42
333272D
