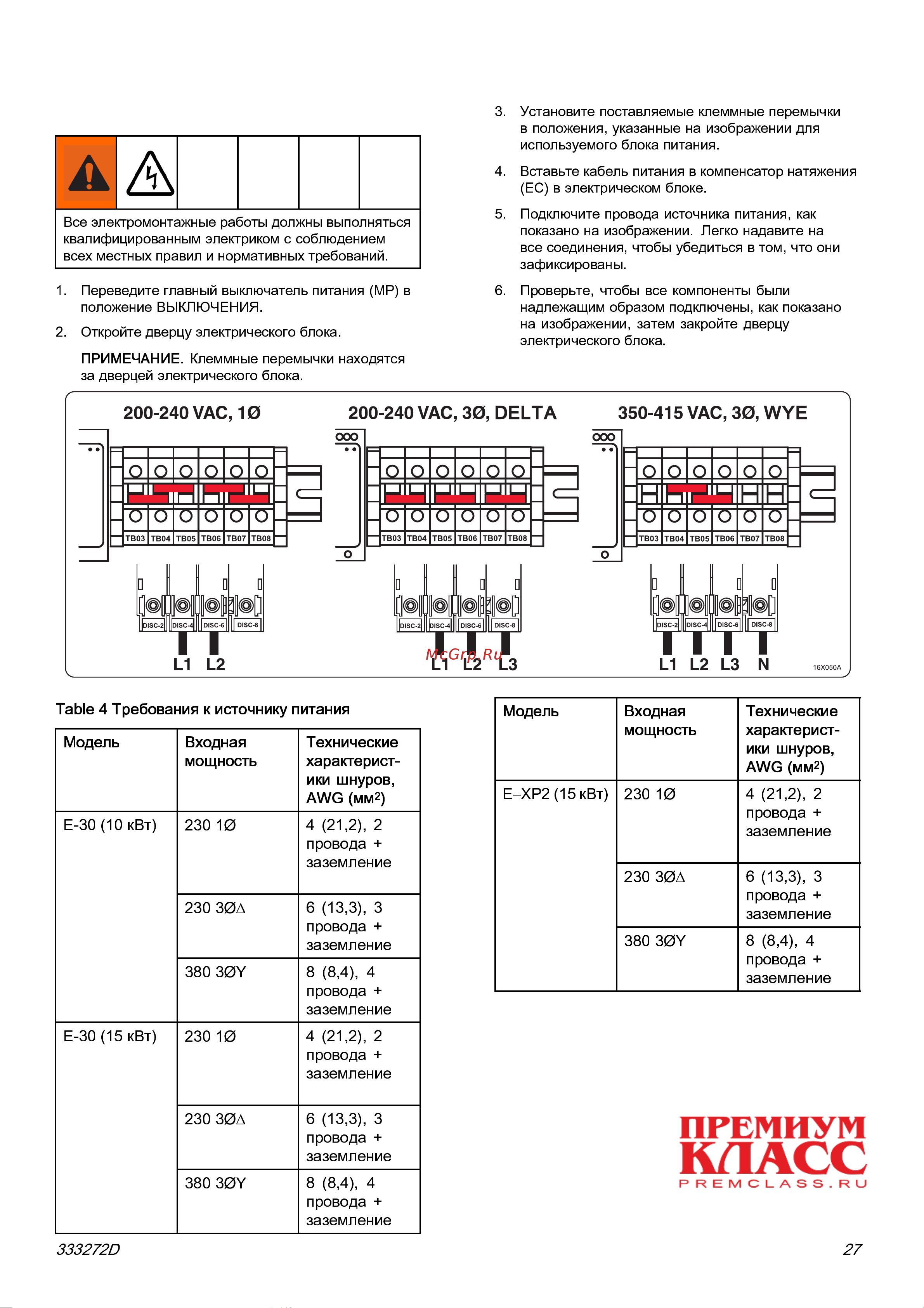

Graco Reactor 2 E-30 FH2111 [27/65] Подключите питание
![Graco Reactor 2 E-30 FH2111 [27/65] Подключите питание](/views2/1900217/page27/bg1b.png)
Настройка
Подключите питание
Все электромонтажные работы должны выполняться
квалифицированным электриком с соблюдением
всех местных правил и нормативных требований.
1. Переведите главный выключатель питания (MP) в
положение ВЫКЛЮЧЕНИЯ.
2. Откройте дверцу электрического блока.
ПРИМЕЧАНИЕ.
Клеммные перемычки находятся
за дверцей электрического блока.
3. Установите поставляемые клеммные перемычки
в положения, указанные на изображении для
используемого блока питания.
4. Вставьте кабель питания в компенсатор натяжения
(EC) в электрическом блоке.
5. Подключите провода источника питания, как
показано на изображении. Легко надавите на
все соединения, чтобы убедиться в том, что они
зафиксированы.
6. Проверьте, чтобы все компоненты были
надлежащим образом подключены, как показано
на изображении, затем закройте дверцу
электрического блока.
Table 4 Требования к источнику питания
Модель Входная
мощность
Технические
характерист-
ики шнуров,
AWG (мм
2
)
230 1Ø
4(21,2),2
провода +
заземление
230 3Ø∆
6(13,3),3
провода +
заземление
E-30 (10 кВт)
380 3ØY 8 (8,4), 4
провода +
заземление
230 1Ø
4(21,2),2
провода +
заземление
230 3Ø∆
6(13,3),3
провода +
заземление
E-30 (15 кВт)
380 3ØY
8(8,4),4
провода +
заземление
Модель Входная
мощность
Технические
характерист-
ики шнуров,
AWG (мм
2
)
230 1Ø
4(21,2),2
провода +
заземление
230 3Ø∆
6(13,3),3
провода +
заземление
E–XP2 (15 кВт)
380 3ØY
8(8,4),4
провода +
заземление
333272D
27
