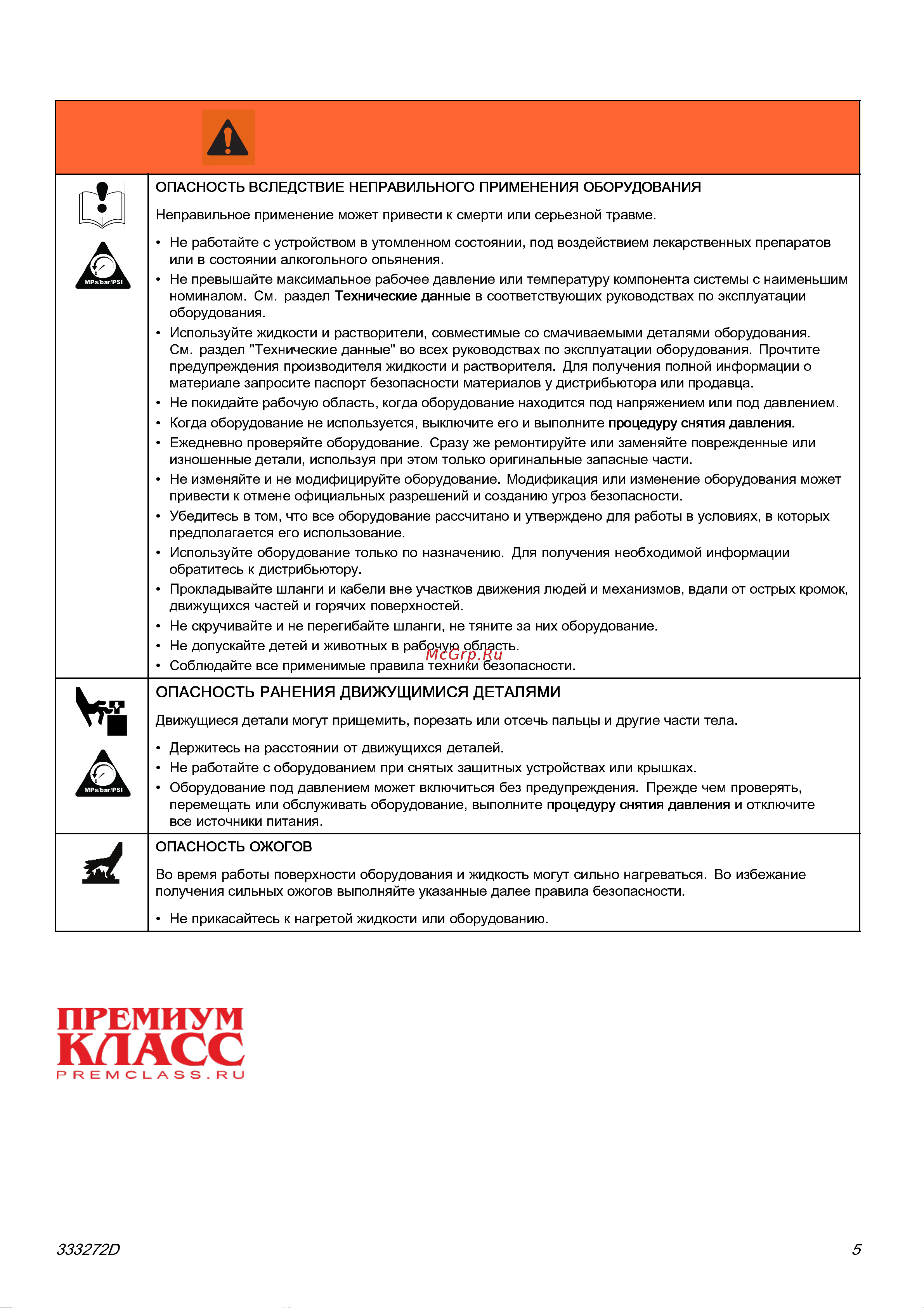

Graco Reactor 2 E-30 FH2111 [5/65] Предупреждение
![Graco Reactor 2 E-30 FH2010 [5/65] Предупреждение](/views2/1900217/page5/bg5.png)
Предупреждения
ПРЕДУПРЕЖДЕНИЕ
ОПАСНОСТЬ ВСЛЕДСТВИЕ НЕПРАВИЛЬНОГО ПРИМЕНЕНИЯ ОБОРУДОВАНИЯ
Неправильное применение может привести к смерти или серьезной травме.
• Не работайте с устройством в утомленном состоянии, под воздействием лекарственных препаратов
или в состоянии алкогольного опьянения.
• Не превышайте максимальное рабочее давление или температуру компонента системы с наименьшим
номиналом. См. раздел
Технические данные
в соответствующих руководствах по эксплуатации
оборудования.
• Используйте жидкости и растворители, совместимые со смачиваемыми деталями оборудования.
См. раздел "Технические данные" во всех руководствах по эксплуатации оборудования. Прочтите
предупреждения производителя жидкости и растворителя. Для получения полной информации о
материале запросите паспорт безопасности материалов у дистрибьютора или продавца.
• Не покидайте рабочую область, когда оборудование находится под напряжением или под давлением.
• Когда оборудование не используется, выключите его и выполните
процедуру снятия давления
.
• Ежедневно проверяйте оборудование. Сразу же ремонтируйте или заменяйте поврежденные или
изношенные детали, используя при этом только оригинальные запасные части.
• Не изменяйте и не модифицируйте оборудование. Модификация или изменение оборудования может
привести к отмене официальных разрешений и созданию угроз безопасности.
• Убедитесь в том, что все оборудование рассчитано и утверждено для работы в условиях, в которых
предполаг ается его использование.
• Используйте оборудование только по назначению. Для получения необходимой информации
обратитесь к дистрибьютору.
• Прокладывайте шланги и кабели вне участков движения людей и механизмов, вдали от острых кромок,
движущихся частей и горячих поверхностей.
• Не скручивайте и не перегибайте шланги, не тяните за них оборудование.
• Не допускайте детей и животных в рабочую область.
• Соблюдайте все применимые правила техники безопасности.
ОПАСНОСТЬ РАНЕНИЯ ДВИЖУЩИМИСЯ ДЕТАЛЯМИ
Движущиеся детали могут прищемить, порезать или отсечь пальцы и другие части тела.
• Держитесь на расстоянии от движущихся деталей.
• Не работайте с оборудованием при снятых защитных устройствах или крышках.
• Оборудование под давлением может включиться без предупреждения. Прежде чем проверять,
перемещать или обслуживать оборудование, выполните
процедуру снятия давления
и отключите
все источники питания.
ОПАСНОСТЬ ОЖОГОВ
Во время работы поверхности оборудования и жидкость могут сильно нагреваться. Во избежание
получения сильных ожогов выполняйте указанные далее правила безопасности.
• Не прикасайтесь к нагретой жидкости или оборудованию.
333272D 5
